Antena EFHW em formato L: solução eficiente para espaços limitados

Montar uma antena eficiente sem dispor de muito espaço pode parecer um desafio — mas algumas configurações foram praticamente feitas para essa realidade. A EFHW (End-Fed Half Wave) no formato em “L” é uma dessas soluções: simples, versátil e com ótimo desempenho, especialmente para quem busca bons contatos a longa distância (DX).

Neste artigo, você vai entender como estruturar esse tipo de antena de forma prática, explorando seus componentes e o motivo de sua eficiência.

---

📡 Entendendo a proposta da EFHW em L

A EFHW é uma antena alimentada pela extremidade, o que já simplifica bastante a instalação. Quando configurada em formato de “L invertido”, ela se adapta melhor a terrenos onde não há espaço suficiente para um fio totalmente horizontal.

Essa geometria combina um trecho vertical com outro horizontal (ou levemente inclinado), criando um equilíbrio interessante entre facilidade de montagem e desempenho em múltiplas bandas.

---

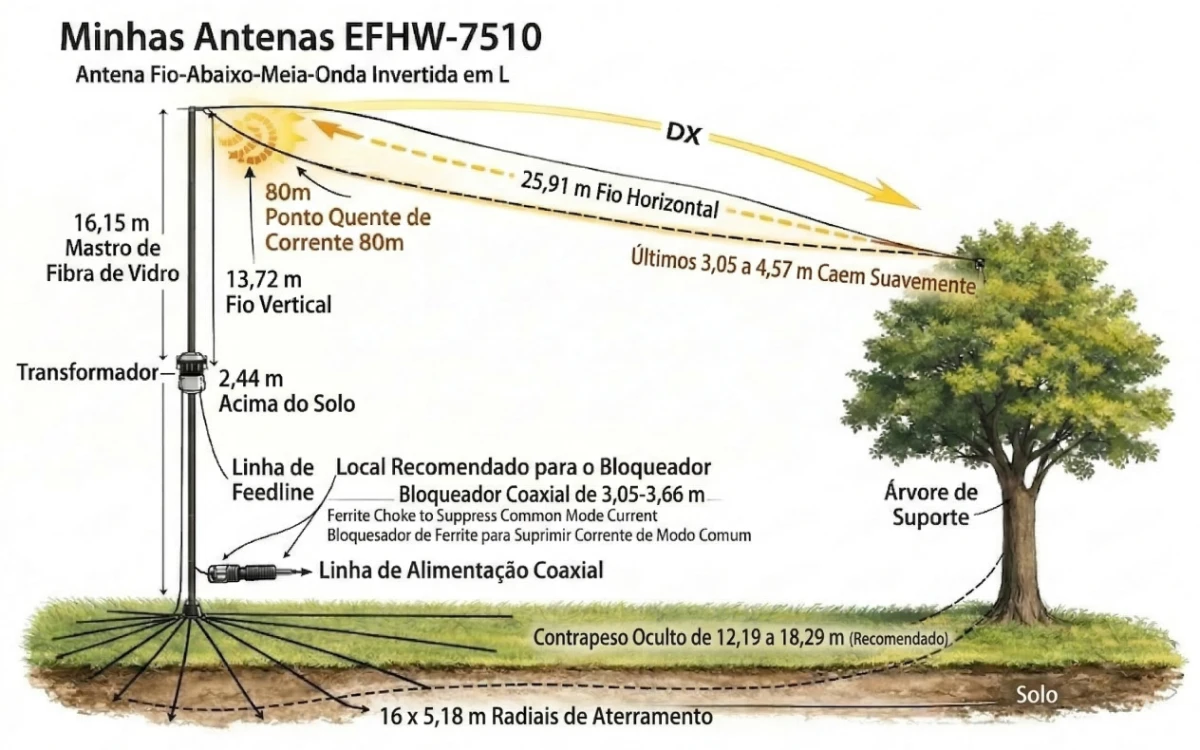

🧱 Estrutura da instalação

Mastro principal

O ponto mais alto da antena é sustentado por um mastro, idealmente de material não condutor, como fibra de vidro. Com cerca de 16 metros de altura, ele serve de base para o segmento vertical do fio.

Segmento vertical

Uma parte do fio sobe junto ao mastro, formando o trecho vertical. Esse segmento é importante para a eficiência da radiação, especialmente em bandas mais baixas.

Segmento horizontal ou inclinado

A partir do topo, o fio segue em direção a um ponto mais baixo — como uma árvore ou poste. O ideal é que o final desse trecho tenha uma leve inclinação descendente, o que ajuda no ajuste da antena e no seu comportamento elétrico.

Essa configuração em “L” é justamente o que permite adaptar a antena a espaços reduzidos sem comprometer tanto o desempenho.

---

🔌 Alimentação e controle de interferência

Ponto de alimentação

Próximo ao solo (por volta de 2,5 metros), fica o transformador de impedância (unun). Ele é responsável por adaptar o sistema ao rádio, garantindo melhor transferência de energia.

Cabo coaxial

O cabo liga o transformador ao equipamento. Aqui, qualidade faz diferença: cabos melhores reduzem perdas e preservam o sinal.

Choque de RF

Instalado alguns metros acima do ponto de alimentação, o choque impede que correntes indesejadas retornem pelo cabo. Isso evita ruídos e interferências no sistema.

---

🌍 Aterramento e equilíbrio

Radiais

Distribuídos no solo ao redor da base, vários fios radiais ajudam a melhorar a eficiência geral da antena. Eles atuam como um plano de terra artificial, essencial para o bom funcionamento.

Contrapeso

Além dos radiais, um fio adicional funciona como contrapeso, contribuindo para o equilíbrio elétrico do sistema, especialmente em frequências mais baixas.

---

🌳 Ponto de fixação final

A extremidade do fio precisa de um suporte firme. Pode ser uma árvore, um poste ou qualquer estrutura estável. O importante é manter o fio bem esticado, mas sem tensão excessiva.

---

🚀 Vantagens dessa configuração

Essa montagem se destaca por vários motivos:

• Boa performance em contatos de longa distância
• Operação em múltiplas bandas
• Adaptação a terrenos com espaço limitado
• Instalação relativamente simples

---

⚠️ Cuidados essenciais

Antes de finalizar a instalação, vale atenção a alguns pontos:

• Mantenha distância segura de redes elétricas
• Use isoladores nas extremidades do fio
• Evite tensionar demais o sistema
• Faça testes práticos — o ambiente influencia bastante o resultado

---

💬 Considerações finais

A EFHW em formato de “L” é uma alternativa inteligente para radioamadores que precisam conciliar desempenho com limitações de espaço. Com uma instalação bem planejada e atenção aos detalhes, é possível obter resultados bastante satisfatórios sem estruturas complexas.

Se a ideia é montar uma estação eficiente e funcional, essa configuração merece um lugar na sua lista de testes.
