Antena Vertical MFJ-1622: Guia Técnico e Completo para Radioamadores

A Antena Vertical MFJ-1622 é uma das opções mais versáteis e práticas para quem deseja operar em diversas faixas de frequência com desempenho estável e montagem simplificada. Desenvolvida pela renomada fabricante MFJ Enterprises, esta antena foi projetada para oferecer eficiência e portabilidade, sendo ideal tanto para estações fixas quanto para operações portáteis, campismo, expedições DX ou uso em ambientes com espaço limitado.

Ao longo deste guia técnico, vamos compreender em detalhes o funcionamento, as características construtivas e as vantagens da Antena Vertical MFJ-1622, além de explorar dicas práticas de sintonia e instalação. O conteúdo é estruturado de forma didática para atender tanto iniciantes no radioamadorismo quanto operadores avançados que buscam maximizar o desempenho do seu sistema de antenas.

---

1. Introdução à Antena Vertical MFJ-1622

A Antena Vertical MFJ-1622 é um sistema vertical encurtado com carga indutiva na base, projetado para operação em faixas de HF (7 a 30 MHz) e VHF (50 e 144 MHz).
Seu design compacto permite excelente desempenho em espaços reduzidos, como apartamentos, varandas e áreas urbanas onde a instalação de antenas maiores é inviável.

O elemento irradiante telescópico mede 265 cm quando estendido e 75 cm quando recolhido, proporcionando um equilíbrio entre portabilidade e eficiência. Acompanha um radial de fio utilizado como contrapeso elétrico, fundamental para estabilizar o plano de terra e melhorar o rendimento da irradiação vertical.

---

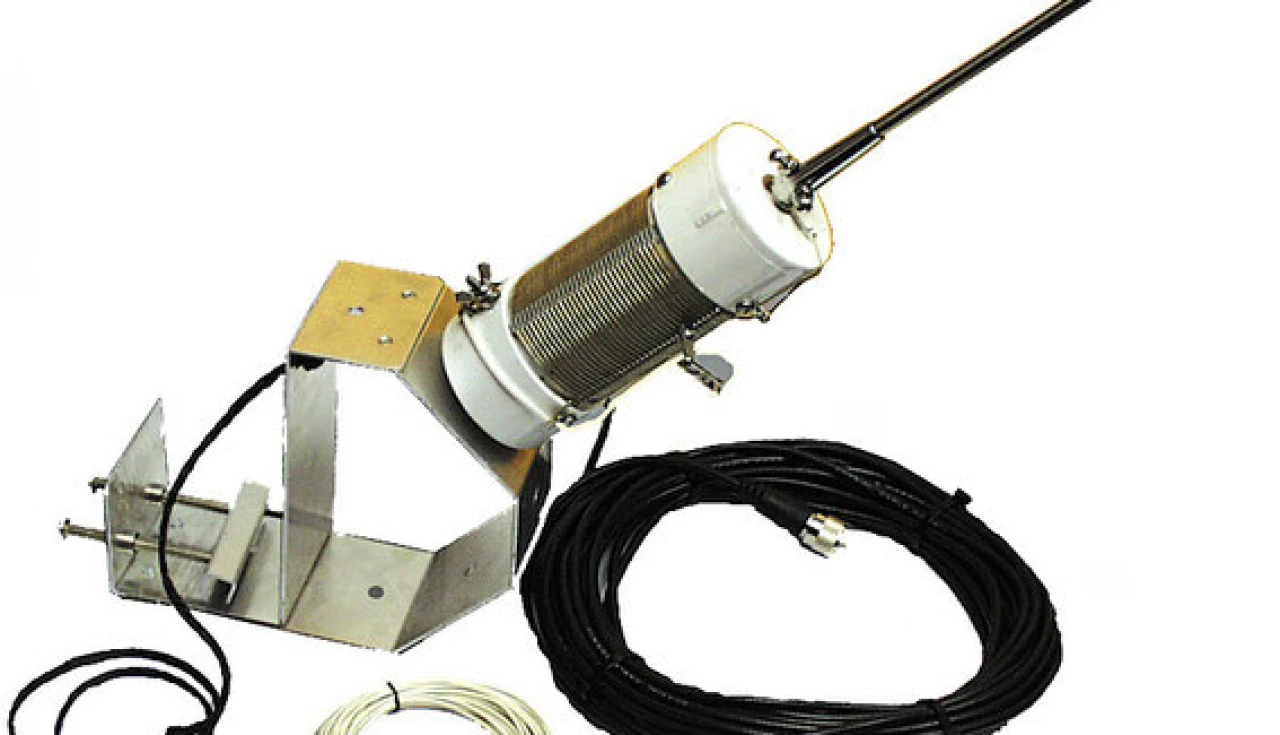

2. Estrutura e Componentes da MFJ-1622

A construção da Antena Vertical MFJ-1622 reflete o cuidado da MFJ com a durabilidade e a facilidade de ajuste. Ela é composta por três partes principais:

1. Elemento irradiante telescópico, em alumínio leve e resistente à corrosão.
2. Bobina de carga (indutor de base), responsável por compensar o encurtamento físico da antena e ajustar a ressonância nas diferentes bandas.
3. Radiais de fio, que funcionam como plano de referência elétrica para o campo irradiado.

A combinação desses componentes garante uma resposta de frequência ampla e eficiência aceitável mesmo em locais com limitações estruturais.

---

3. Especificações Técnicas Detalhadas

Parâmetro	Valor / Descrição
Faixas de operação	7–30 MHz (HF), 50 MHz e 144 MHz (VHF)
Tipo	Vertical encurtada com carga indutiva
Elemento irradiante	Telescópico (265 cm estendido / 75 cm recolhido)
Bobina de base	34 espiras, 42 µH
Diâmetro da bobina	6,5 cm
Comprimento da bobina	8,5 cm
Espaçamento entre espiras	Aproximadamente 1,5 mm
Diâmetro do fio	1 mm (metal rígido)
Impedância típica	~300 Ω @ 14,2 MHz
Potência máxima	150 W (RF)
Ajuste de sintonia	Contato deslizante tipo “jacaré” sobre a bobina
Contrapeso	Radial de fio (1/4 λ) por banda

Essas especificações confirmam que a Antena Vertical MFJ-1622 foi concebida para suportar operações de média potência, cobrindo as principais bandas de HF e VHF usadas por radioamadores em todo o mundo.

---

4. Funcionamento e Princípio de Irradiação

A Antena Vertical MFJ-1622 atua como uma antena monopolo encurtada, ou seja, seu comprimento físico é menor que o de um quarto de onda elétrico.
Para compensar essa diferença, utiliza-se uma bobina de carga — um indutor que adiciona reatância positiva ao circuito, restaurando a ressonância do sistema.

O ajuste de sintonia é feito por meio de um contato tipo jacaré que se conecta a diferentes espiras da bobina, modificando o valor efetivo da indutância.
Por exemplo, para operar em 14 MHz, o operador deve posicionar o contato na 9ª espira, o que proporciona a ressonância adequada para essa faixa.

Essa configuração permite sintonizar rapidamente a antena em diversas bandas, sem necessidade de componentes externos complexos. É uma solução ideal para quem busca mobilidade e praticidade operacional.

---

5. Impedância e Casamento de Potência

Em torno de 14,200 MHz, a Antena Vertical MFJ-1622 apresenta uma impedância aproximada de 300 ohms.
Para casar esse valor com o cabo coaxial padrão de 50 ohms, recomenda-se o uso de um transformador de impedância (un-un) 1:6.
Esse acessório garante transferência eficiente de energia de RF, minimizando perdas e ondas estacionárias.

Além disso, o uso de radiais adequados, com comprimento de 1/4 de onda para cada banda, é essencial para otimizar o desempenho e reduzir o ângulo de irradiação, favorecendo comunicações de longa distância (DX).

---

6. Instalação e Configuração

Uma das maiores vantagens da Antena Vertical MFJ-1622 é a facilidade de instalação.
Ela pode ser montada em varandas, sacadas, mastros portáteis, veículos ou estruturas temporárias durante expedições.
O suporte de fixação pode ser preso em superfícies metálicas ou de madeira, garantindo estabilidade mecânica e bom acoplamento elétrico.

Durante a instalação, recomenda-se:

• Posicionar o radial de fio de forma esticada e isolada do solo.
• Ajustar a bobina para a banda desejada antes da transmissão.
• Verificar o SWR (Standing Wave Ratio) para confirmar o ponto de ressonância.

Com pequenas variações de posicionamento e ajuste, é possível obter SWR abaixo de 1,5:1 em praticamente todas as bandas cobertas.

---

7. Desempenho em Campo

Diversos radioamadores relatam excelente desempenho da Antena Vertical MFJ-1622 em condições de uso real.
Apesar de seu tamanho compacto, ela oferece ganho satisfatório e baixo ruído de recepção.

Quando corretamente ajustada e combinada com radiais apropriados, a antena é capaz de efetuar contatos DX (longa distância) em 20, 15 e 10 metros com surpreendente eficiência.
Em VHF, apresenta bom rendimento para comunicações locais e repetidoras.

A potência máxima suportada de 150 W é mais que suficiente para operações com transceptores de médio porte, garantindo estabilidade térmica da bobina e dos condutores.

---

8. Aplicações Práticas e Versatilidade

A Antena Vertical MFJ-1622 é amplamente utilizada em diferentes contextos:

• Estações fixas urbanas, com limitação de espaço.
• Operações portáteis, como Field Day e atividades ao ar livre.
• Expedições DX e instalações temporárias.
• Montagem em veículos para operação móvel em HF/VHF.

Sua versatilidade faz dela uma das melhores opções de antena vertical multibanda para quem busca simplicidade sem abrir mão da eficiência.

---

9. Vantagens e Limitações

Vantagens principais:

• Cobertura de múltiplas bandas (HF e VHF).
• Montagem rápida e ajustável.
• Estrutura robusta e leve.
• Excelente desempenho para o tamanho.
• Ideal para ambientes restritos.

Limitações:

• Ganho inferior ao de antenas de comprimento total.
• Necessidade de ajuste manual da bobina.
• Dependência do uso de radiais adequados.

Mesmo com essas limitações, a Antena Vertical MFJ-1622 mantém uma relação custo-benefício excepcional, sendo uma das mais recomendadas para quem inicia no radioamadorismo ou busca uma solução portátil eficiente.

---

10. Conclusão

A Antena Vertical MFJ-1622 representa o equilíbrio perfeito entre compacidade, desempenho e praticidade.
Seja para uso fixo ou portátil, ela proporciona excelente cobertura de bandas, facilidade de sintonia e robustez construtiva.

Para o radioamador que busca uma antena multibanda confiável, capaz de se adaptar a diferentes situações e ainda assim entregar bom desempenho, a Antena Vertical MFJ-1622 é uma escolha segura e comprovada.

Com o devido cuidado na instalação e ajustes finos na bobina e nos radiais, este modelo pode se tornar o coração da sua estação HF/VHF compacta, permitindo comunicações de qualidade em qualquer lugar do mundo.
