Antenas Colineares Caseiras: Alto Ganho com Simplicidade

Entre as diversas opções disponíveis para radioamadores e entusiastas de comunicações, as antenas colineares verticais ocupam um lugar especial. Simples de construir, versáteis e surpreendentemente eficientes, elas entregam ganho real sem a complexidade das soluções industriais — e sem o preço que as acompanha.

O que é uma antena colinear?

Uma antena colinear é formada por múltiplos elementos irradiadores dispostos em linha vertical, faseados entre si de modo a concentrar a energia irradiada no plano horizontal. O resultado é um padrão omnidirecional (360°) com ganho progressivo conforme mais elementos são adicionados. Isso a torna ideal para aplicações em VHF e UHF, como comunicações em 2 metros, 70 centímetros e PMR.

O conceito não é novo — as conhecidas “bengalas brancas” do mercado, como a Diamond X-200, funcionam exatamente assim. O problema é que copiar essas antenas industriais com suas bobinas de faseamento internas é praticamente inviável sem equipamentos de medição precisos. Pequenas variações nas bobinas de faseamento comprometem toda a sincronização entre os elementos, tornando o projeto ineficaz.

A abordagem inteligente: coaxial como elemento irradiador

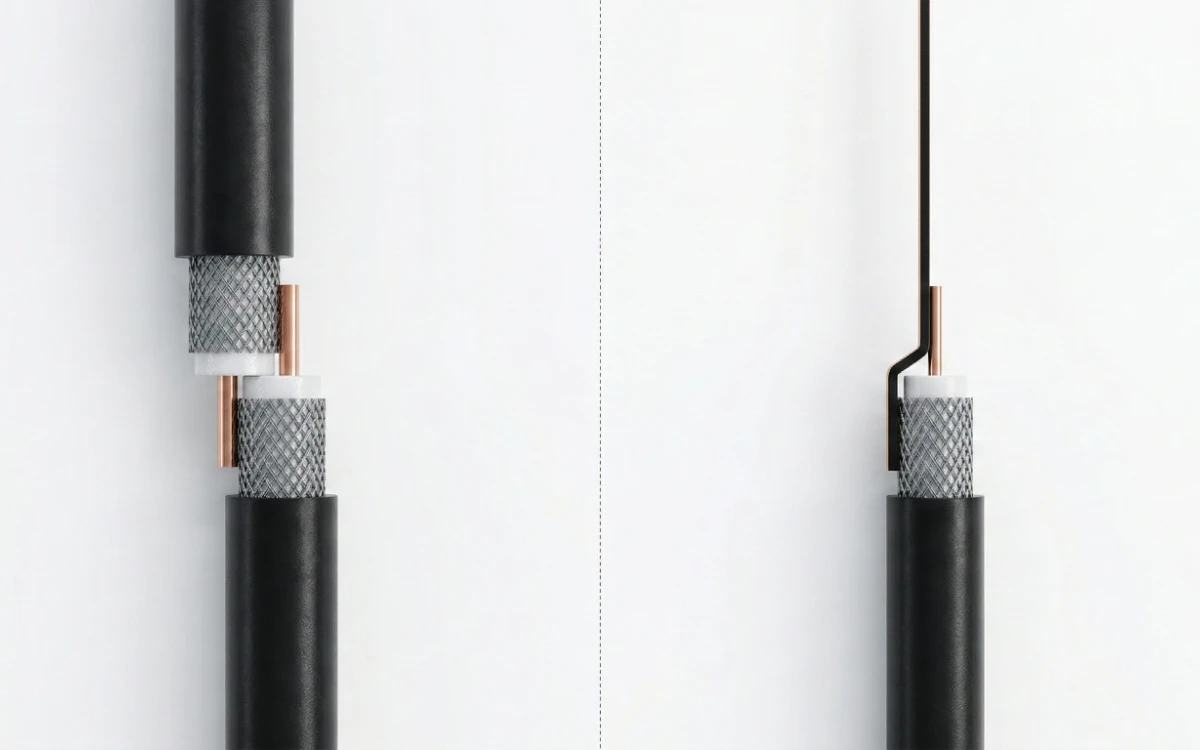

Existe, porém, uma solução elegante e acessível: usar o próprio cabo coaxial como elemento irradiador. Nessa abordagem, segmentos de meia-onda de cabo coaxial são conectados em série, alternando-se malha e condutor central entre eles. Essa ligação inverte a fase a cada segmento, garantindo que todos irradiem em fase — exatamente o que se quer numa colinear.

Na extremidade superior da antena, o último segmento coaxial de meia-onda é encerrado com um trecho de um quarto de onda, ao qual se conecta um fio vertical também de um quarto de onda. Na extremidade inferior, um segmento de um quarto de onda serve de base, com radiais inclinados 45° para baixo conectados à malha — funcionando como plano de terra. A construção é simétrica e elegante.

Um detalhe crítico durante a montagem: é imprescindível evitar contato acidental entre as malhas de segmentos adjacentes. Uma única fibra de malha esquecida pode curto-circuitar o faseamento e arruinar a antena.

Quanto de ganho isso oferece?

O ganho cresce com o número de segmentos de meia-onda utilizados:

• 4 segmentos: aproximadamente 6 dBd de ganho — já bastante superior a uma vertical simples
• 8 segmentos: ganho comparável ao de uma boa antena Yagi direcional, mas com cobertura em todas as direções

Isso é notável. Uma antena Yagi típica oferece ganho direcional à custa da cobertura angular. A colinear entrega ganho similar de forma omnidirecional, o que é ideal para pontos fixos que precisam se comunicar com múltiplas direções.

Calculando os comprimentos com precisão

O fator mais importante no cálculo dos segmentos é o fator de encurtamento (k) do cabo coaxial escolhido, que varia conforme o dielétrico utilizado. Para cabos comuns como RG-58 e RG-213, esse fator é 0,66; para cabos de melhor qualidade como H-155 e H-1000, é 0,82.

As fórmulas são diretas:

• Quarto de onda (m): 75 ÷ frequência (MHz) × k
• Meia-onda (m): 150 ÷ frequência (MHz) × k

Exemplos práticos para a faixa de 2 metros (145 MHz) com cabo RG-58:

• λ/4 = 75 ÷ 145 × 0,66 ≈ 34,1 cm
• λ/2 = 150 ÷ 145 × 0,66 ≈ 68,2 cm

Para PMR (446 MHz) com cabo H-155:

• λ/4 ≈ 13,7 cm
• λ/2 ≈ 27,5 cm

Cálculo dos comprimentos

Para aqueles que ainda têm dificuldade em calcular o comprimento de um quarto de onda e de meia-onda, o cálculo é o seguinte:

Comprimento λ 1/4 [m] = 75 ÷ FRQ [MHz] × k

Para PMR e cabo RG-58, RG-213:
75 ÷ 446,04 × 0,66 = 0,111 m

Para 70 cm e cabo RG-58, RG-213:
75 ÷ 435 × 0,66 = 0,114 m

Para 2 m e cabo RG-58, RG-213:
75 ÷ 145 × 0,66 = 0,341 m

Para PMR e cabo H-155, H-1000:
75 ÷ 446,04 × 0,82 = 0,137 m

Para 70 cm e cabo H-155, H-1000:
75 ÷ 435 × 0,82 = 0,141 m

Para 2 m e cabo H-155, H-1000:
75 ÷ 145 × 0,82 = 0,424 m

---

Comprimento λ 1/2 [m] = 150 ÷ FRQ [MHz] × k

Para PMR e cabo RG-58, RG-213:
150 ÷ 446,04 × 0,66 = 0,222 m

Para 70 cm e cabo RG-58, RG-213:
150 ÷ 435 × 0,66 = 0,227 m

Para 2 m e cabo RG-58, RG-213:
150 ÷ 145 × 0,66 = 0,682 m

Para PMR e cabo H-155, H-1000:
150 ÷ 446,04 × 0,82 = 0,275 m

Para 70 cm e cabo H-155, H-1000:
150 ÷ 435 × 0,82 = 0,283 m

Para 2 m e cabo H-155, H-1000:
150 ÷ 145 × 0,82 = 0,848 m

Montagem e proteção mecânica

A antena montada deve ser alojada em um tubo protetor de material não condutivo — PVC, fibra de vidro ou similar. Uma opção econômica muito interessante são as varas telescópicas de pesca em fibra de vidro, facilmente encontradas em feiras e lojas de artigos populares a baixo custo. Elas oferecem rigidez, leveza e impermeabilidade adequadas.

Atenção: varas de carbono são terminantemente contraindicadas, pois o material é eletricamente condutivo e interfere diretamente no funcionamento da antena.

As emendas entre os segmentos coaxiais devem ser protegidas da umidade. Uma aplicação de cola quente sobre cada junção resolve o problema com simplicidade e eficiência.

Vale a pena construir?

Absolutamente. O desempenho de uma colinear construída dessa forma, com cabo coaxial comum e alguns metros de fio, é equivalente ao das antenas industriais com elementos irradiadores e bobinas de faseamento. A diferença está no custo — que pode ser uma fração do preço de uma antena comercial — e na satisfação de construir algo funcional com as próprias mãos.

Para radioamadores, experimentadores e entusiastas de comunicações locais, essa antena representa um dos melhores retornos de investimento possíveis: materiais acessíveis, construção compreensível e ganho real e mensurável.
