Bobinas Toroidais: Fundamentos, Cálculo e Ferramentas para Projeto

Como dimensionar indutores com núcleo toroidal de forma prática, entender as limitações de cada aplicação e escolher a ferramenta certa para cada contexto.

Por que o toroide é tão presente na eletrônica?

Quem já abriu uma fonte de computador ou um rádio transceptor provavelmente encontrou aquele pequeno anel de ferrite enrolado com fio esmaltado. Esse é o toroide — um indutor construído sobre um núcleo em formato de rosca que, por sua geometria fechada, apresenta campo magnético quase totalmente confinado à sua estrutura. O resultado prático é baixa irradiação eletromagnética e alta eficiência energética.

Diferentemente de bobinas em ar ou em núcleos abertos, o toroide se autoprotege contra interferências externas e interfere pouco nos componentes ao redor. Por isso ele aparece em filtros de linha, conversores chaveados, baluns de RF, osciladores e transformadores de impedância.

---

Como calcular o número de espiras

O valor de indutância de uma bobina toroidal depende de três fatores principais: a permeabilidade magnética do núcleo, a área da seção transversal e o comprimento médio do caminho magnético. Esses parâmetros são agrupados pelo fabricante em uma constante chamada AL, expressa em nanohenries por espira ao quadrado (nH/N²).

Com esse valor em mãos, a relação entre o número de espiras N e a indutância desejada L segue uma expressão simples:

N = 1000 × √( L / AL )
onde L é a indutância em microhenries (µH) e AL é o fator do núcleo em nH/N².

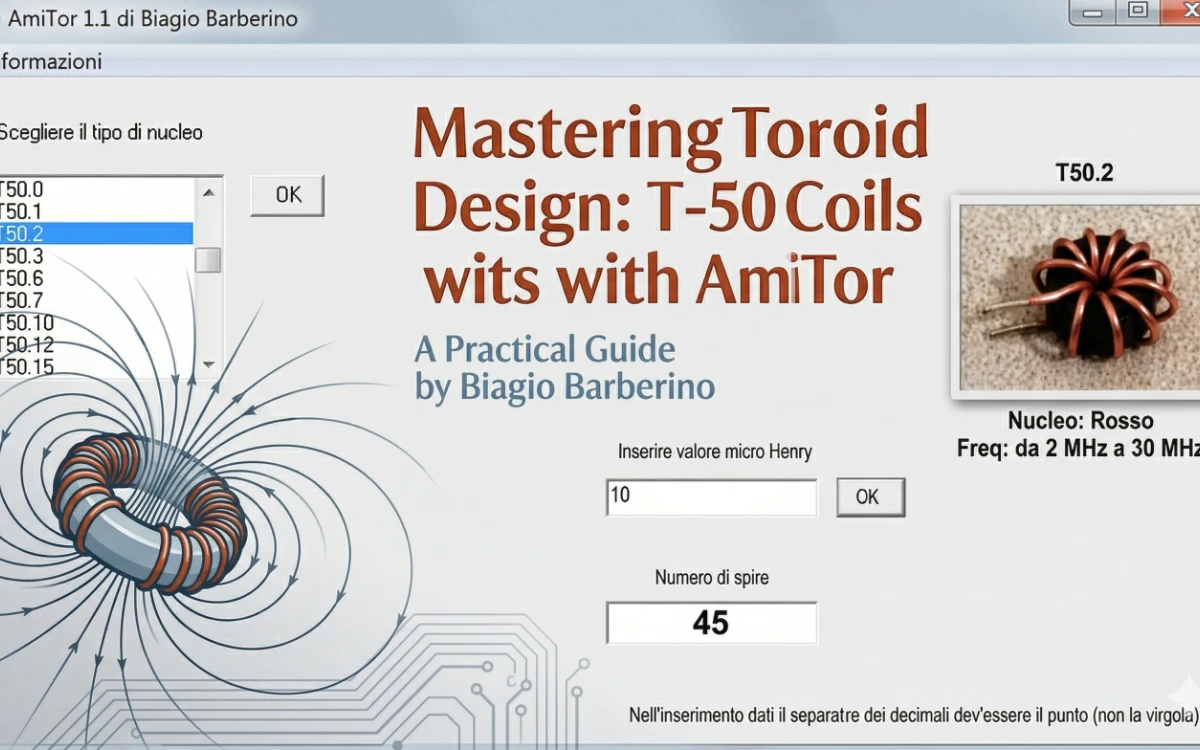

Programas de cálculo como o Amitor automatizam exatamente essa conta: o usuário informa o tipo de núcleo e a indutância desejada em microhenries, e o software retorna o número de espiras necessário. Uma observação importante ao inserir valores decimais: use ponto como separador (3.5), não vírgula.

Passo a passo para usar uma calculadora de toroide

Sequência de projeto

• Identifique o núcleo disponível (material, código do fabricante).
• Consulte o datasheet para obter o valor de AL do núcleo.
• Insira o tipo de núcleo e a indutância-alvo na calculadora.
• Anote o número de espiras retornado.
• Verifique se o fio escolhido cabe no núcleo com esse número de voltas.

Software para Calcular o Toroid

Baixar

---

Limites de aplicação: pequenos sinais versus alta potência

Uma calculadora de espiras fornece a quantidade de voltas necessária — mas não diz tudo. Para aplicações de pequenos sinais, como filtros em circuitos de áudio, osciladores de baixa amplitude ou pré-amplificadores, os resultados do cálculo são geralmente suficientes para começar a bobinar e testar.

O cenário muda quando o toroide precisa trabalhar em condições mais severas.

Quando o projeto exige mais atenção

Em fontes chaveadas de alta corrente, sintonizadores de RF acima de algumas dezenas de watts ou amplificadores lineares com potência superior a 20 W, o diâmetro do fio passa a ser uma variável crítica. Fio muito fino aquece e pode queimar; fio grosso demais talvez não caiba no núcleo com o número de espiras necessário.

Além disso, diferentes materiais de ferrite têm comportamentos distintos conforme a frequência. Um núcleo tipo 43 é eficiente em HF; o tipo 61 funciona melhor em VHF; o tipo 77 é mais adequado para transformadores de baixa frequência. Usar o núcleo errado pode significar perda de eficiência, aquecimento excessivo ou saturação magnética sob carga.

Para aplicações de alta potência ou RF exigente, consulte sempre o datasheet do fabricante. Os parâmetros de saturação, perda por histerese e variação de AL com temperatura são essenciais para um projeto confiável.

---

Boas práticas ao bobinar um toroide

Distribuição das espiras

Distribua as espiras de forma uniforme ao longo do núcleo, cobrindo aproximadamente 270 a 300 graus da circunferência. Deixar uma abertura ajuda a reduzir a capacitância parasita entre o início e o fim do enrolamento.

Isolamento e acabamento

Núcleos de ferrite geralmente têm arestas afiadas que podem danificar o esmalte do fio. Envolva o núcleo com fita de Kapton ou fita de polietileno antes de bobinar quando trabalhar com fios de diâmetro reduzido. Após o enrolamento, aplique verniz ou cola epóxi para fixar as espiras e evitar que se movam com vibração.

Medição e ajuste

Após construir a bobina, meça a indutância com um LCR meter ou uma ponte de impedância. Valores calculados são ponto de partida — variações no AL do núcleo, no espaçamento das espiras e na tensão de trabalho podem afastar o resultado do esperado. Remova ou adicione uma espira por vez até atingir o valor desejado.

---

Escolhendo a ferramenta certa

Existem diversas opções para calcular toroides, desde planilhas até programas dedicados. Ferramentas como o Amitor são úteis pela simplicidade: sem instalação complexa, interface direta e foco no resultado imediato. Para projetos mais elaborados, softwares como o AMIDON Toroid Calculator ou o FEMM permitem simulações mais detalhadas, incluindo análise de campo magnético e curvas de saturação.

Para quem trabalha frequentemente com RF, vale a pena também manter os datasheets dos núcleos mais comuns em mãos — Amidon, Fair-Rite e Micrometals disponibilizam gratuitamente tabelas completas com valores de AL por faixa de frequência, o que agiliza bastante o processo de projeto.
