Texto Original do DK1MI
Traduzido e adaptado PY2CER

DK1MI, começa o texto falando da sua Cobweb, Depois apresenta as vantagens da Delta Loop
Estou muito satisfeito com minha antena Cobweb para as bandas de ondas curtas de 20 a 10 m. Ela é omnidirecional, pequena e capta significativamente menos ruído do que minha antena vertical. Um dia, porém, li muitos comentários positivos sobre a antena delta loop multibanda M0PLK. Um deles era de um OM que também tinha uma Cobweb e, após mudar para a M0PLK, percebeu vantagens claras, especialmente na redução de QRM local.

Inicialmente eu estava um pouco em dúvida, mas muito interessado. Conversei sobre o assunto com M0AWS, que depois publicou um relatório muito detalhado sobre a M0PLK em seu site. Ele modelou a antena no computador e a analisou extensivamente. Devido às características positivas da Delta Loop, decidi então construir e testar essa antena.

---

A Antena

A antena M0PLK é uma delta loop multibanda não ressonante que necessita de um acoplador de antena (tuner) para ser usada entre 20 e 10 metros.

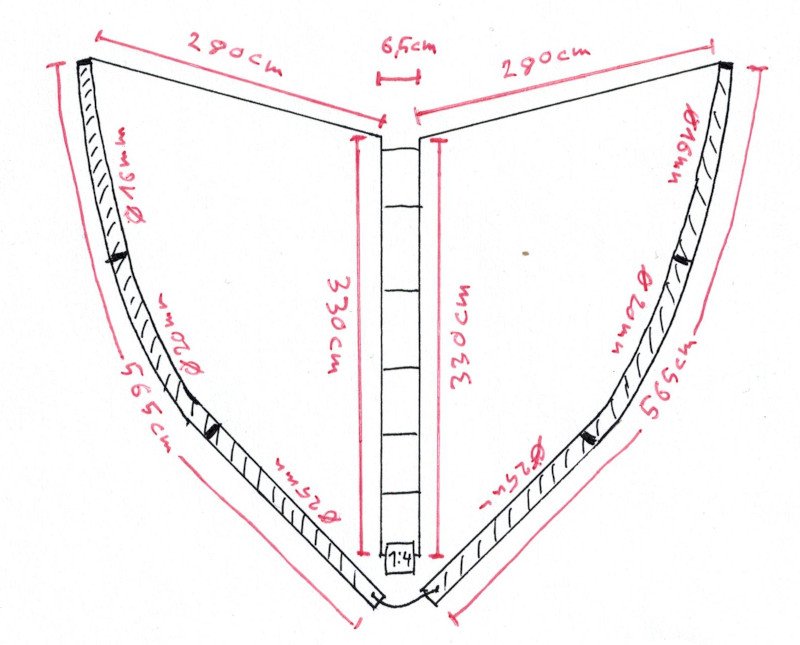

O projeto original descreve dois tubos de alumínio de 5,65 m, posicionados em ângulo reto, que formam a maior parte dos elementos radiantes da antena.

As duas extremidades que ficam no ar são unidas por dois fios de antena de 2,80 m, que se encontram no meio formando uma linha ladder line de 2,30 m.

Essa linha desce verticalmente até um balun 1:4.

---

Peças

A seguir está a lista de peças usadas para construir esta antena:

• 1 placa de alumínio 300 × 300 × 4 mm
• 2 suportes de fixação para mastro
• ~ 12,5 m de fio DX-Wire FS2
• 6 abraçadeiras hidráulicas verdes de 25 mm
• 12 parafusos de aço inox M4 × 40 mm
• 4 parafusos de aço inox M4 × 14 mm
• 1 kit balun 1:4 da HF Kits
• 2 tubos de alumínio 2000 mm, 25 mm diâmetro externo, 2 mm de parede
• 2 tubos de alumínio 2000 mm, 20 mm diâmetro externo, 1,5 mm de parede
• 2 tubos de alumínio 2000 mm, 16 mm diâmetro externo, 1 mm de parede
• 6 abraçadeiras de parafuso em aço inox
• 2 grampos de cabo em aço inox
• 6 terminais tipo olhal M4
• 1 isolador central impresso em 3D (.stl)
• 2 tampas de tubo 16 mm impressas em 3D para fixação do fio da antena (.stl)
• 10 espaçadores de 65 mm para ladder line impressos em 3D (.stl)

---

Construção da Placa Base

Comecei copiando o formato do projeto original M0PLK e cortando uma placa de alumínio de 300 × 300 × 4 mm com uma serra tico-tico.

Depois de cortar e furar, a placa base ficou pronta.

O diagrama usado mostra as medidas utilizadas. As dimensões podem variar dependendo das abraçadeiras utilizadas ou do tamanho da caixa do balun.

De modo geral, a maioria das medidas não é crítica. Apenas certifique-se de que:

• haja um ângulo de 90° entre os dois tubos
• as abraçadeiras estejam distribuídas para garantir boa estabilidade

No meu caso, dimensionei a placa base aproximadamente, apenas guiando-me pelos componentes que seriam montados nela.

Em seguida:

• coloquei 3 abraçadeiras hidráulicas em cada lado, em ângulo reto
• marquei os furos e os perfurei

Também fiz:

• 2 furos de 10 mm para os suportes do mastro (parte superior e inferior)
• 4 furos de 4 mm usando a caixa vazia do balun como molde para fixação

---

Construção do Balun

Instruções detalhadas podem ser encontradas aqui:
https://www.hfkits.com/manual-14-balun-600-watts/

---

Preparação dos Tubos

Cortei uma fenda de aproximadamente 4 cm em uma das extremidades de todos os tubos usando uma serra manual.

Essas fendas serão usadas posteriormente para fixar os tubos menores (inseridos cerca de 20 cm) usando abraçadeiras de parafuso.

Na outra extremidade dos tubos de 25 mm:

1. fiz um furo de 3,3 mm
2. depois fiz uma rosca M4

Com um pequeno fio de antena com dois terminais tipo olhal soldados, os dois tubos são conectados eletricamente entre si com dois parafusos.

Repeti o mesmo processo com os tubos de 16 mm, para poder posteriormente conectar o fio da antena ao tubo.

Projetei uma tampa de tubo para fixar o fio da antena no ponto mais alto (na extremidade do tubo de 16 mm).
Depois imprimi duas peças em PETG.

Elas são inseridas na ponta do tubo e fixadas com uma abraçadeira de parafuso.

---

Preparação dos Fios

Os dois fios usados na M0PLK têm 610 cm de comprimento cada.

Eles são fixados nas extremidades superiores dos tubos de alumínio nas tampas impressas em 3D, com alívio de tração, e conectados eletricamente aos tubos com um parafuso.

Depois os fios passam pelo isolador central (também impresso em 3D), onde são novamente fixados e aliviados mecanicamente.

Os 330 cm restantes recebem espaçadores de ladder line a cada 30 cm.

Os terminais na ponta do fio são usados para conectar ao balun 1:4.

---

Montagem da Antena

Após preparar todos os componentes, a antena pode ser montada.

As imagens originais mostram:

• a antena pronta antes da montagem
• detalhes da fixação do fio na ponta do tubo
• a placa base com todas as conexões
• a antena montada em um mastro telescópico

---

Testes

As medições de VSWR ficaram dentro do esperado.

Logo após a conclusão, consegui fazer alguns QSOs de teste em SSB com os EUA nas bandas:

• 10 m
• 12 m
• 15 m
• 17 m
• 20 m

Ainda pretendo fazer mais experimentos.

Como esta é uma antena bidirecional, a instalação atual não aproveita todo o seu potencial.

Portanto, pretendo estudar a utilização de um rotor de antena leve com controle remoto para explorar melhor suas capacidades.
