Antena para radioescuta: guia prático e completo sobre dipolos, G5RV, Windom, verticais, long wire, loops magnéticos e antenas ativas

Escolha, instalação e desempenho das principais antenas para escuta de ondas curtas e HF, com orientações sobre impedância, aterramento e sintonia

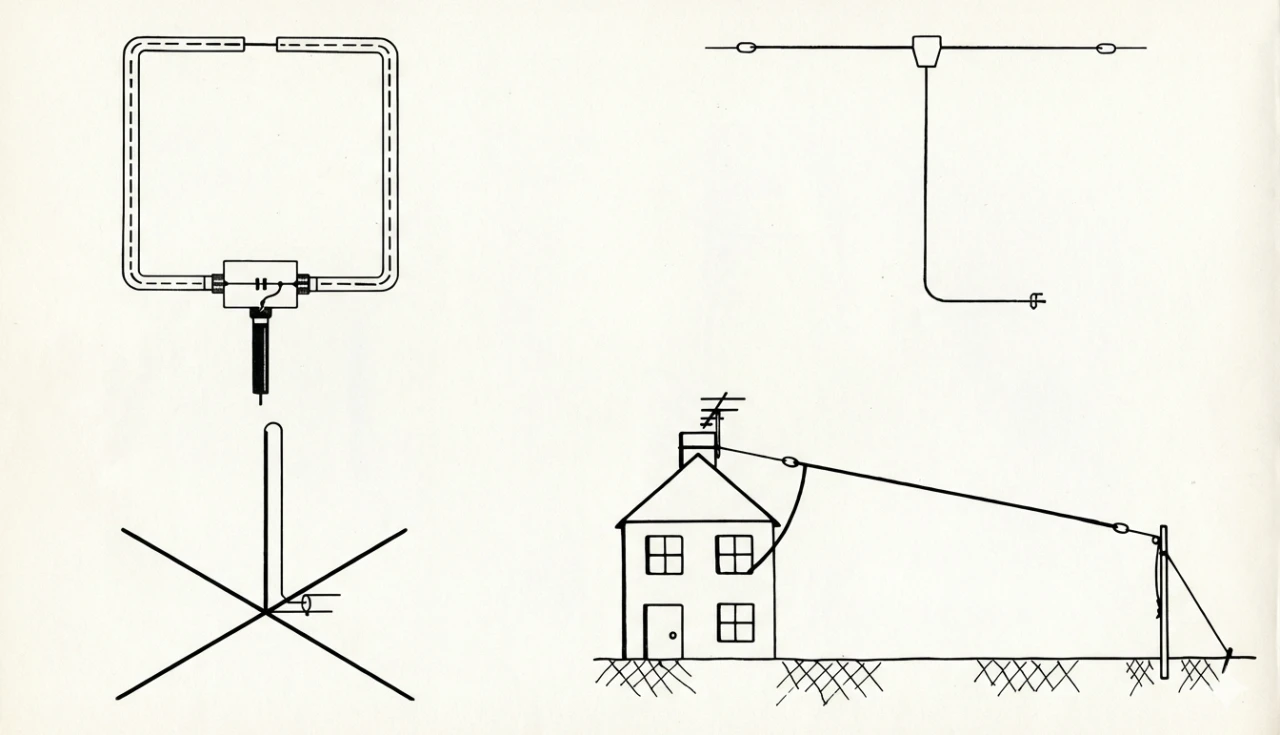

Para quem faz radioescuta e SWL, a antena é muitas vezes o fator mais decisivo na qualidade da recepção. Diferentes tipos de antenas oferecem vantagens específicas em termos de largura de banda, diretividade, facilidade de instalação e rejeição de ruído. Abaixo, um panorama objetivo das opções mais usadas, como dipolos, G5RV, Windom, verticais, long wire, loops magnéticos e antenas ativas, com dicas práticas para montagem e operação.

Dipolo 1/2 onda: o padrão de referência

O dipolo meia onda é a antena clássica e o parâmetro de comparação para sistemas de recepção. Consiste em um condutor com comprimento aproximado de 1/2 comprimento de onda, alimentado no centro. Em ressonância sua impedância é cerca de 73 ohm, o que o torna compatível com cabos de 75 ohm utilizados em receptores.

• Vantagens: simplicidade, eficiência e bom comportamento em harmônicas ímpares. Um dipolo ressonante em 4 MHz, por exemplo, costuma funcionar também em 12 MHz e 20 MHz, com impedância aceitável.
• Cuidados: sendo uma antena balanceada, o ideal seria usar linha balanceada, mas o uso de coaxial geralmente funciona bem para receber.
• Multibanda simples: pode-se estender a cobertura com múltiplos dipolos em leque alimentados no mesmo ponto.

G5RV e variantes multibanda

A G5RV é uma versão multibanda prática: cerca de 31 metros de elemento ativo, com uma linha de queda em fita ou ladder de impedância média entre 300 e 600 ohm, com comprimento aproximado de 10 metros. Com essa configuração a impedância média fica próxima a 70 ohm em um largo intervalo de HF, possibilitando conexão direta a um coaxial de 75 ohm.

Dica prática: o trecho em fita deve ficar livre e vertical, afastado de paredes e estruturas metálicas. Fixá-lo ao muro ou junto a obstáculos pode degradar fortemente o rendimento.

Windom (dipolo fora de centro)

A Windom é um dipolo alimentado fora do centro, normalmente com o ponto de alimentação em torno de 1/3 do comprimento total. Uma Windom de 40 metros, por exemplo, terá um braço de 13,3 m e outro de 26,6 m, e oferece ressonâncias práticas em 80, 40, 20 e 10 metros.

Impedância típica no ponto de alimentação é elevada, da ordem de 300 ohm, por isso costuma-se usar um transformador de impedância (balun) com relação 6:1 e em descida um cabo coaxial de 50 ohm.

Verticais e a importância do plano de terra

As antenas verticais são meio-dipolos e exigem um plano de terra eficiente para operar bem. Em campo aberto pode‑se usar aterramento verdadeiro com picas ou hastes. Em telhado ou áreas onde isso não é possível, cria-se um plano de terra artificial com radiais dispostos em leque ao redor da base.

• Ressonância: uma vertical com altura 1/4 de onda apresenta impedância próxima de 35–40 ohm, compatível com coaxial de 50 ohm.
• Obs.: uma vertical de 15,5 m pode comportar-se de modo semelhante a uma G5RV em termos de faixa, mas com impedância média diferente.

Long wire: definição e cuidados

Uma true long wire não é apenas um fio longo; é um condutor com comprimento aproximado de uma onda na frequência mais baixa que se pretende ouvir, acrescido de um fio de descida e com bom retorno de terra próximo à estação. Para a faixa dos 49 m, por exemplo, é comum usar cerca de 50 m de fio mais 10 m de descida, e aterramento a poucos metros da posição do rádio.

Long wires tendem a apresentar impedância alta e exigem um sintonizador para casar com o receptor. Quando bem instaladas, entregam excelente performance multibanda.

Loops magnéticos: pequeno tamanho, alta seletividade

Os loops magnéticos comerciais são, na prática, dipolos fechados com grande carregamento capacitivo. Em recepção, são apreciados por sua capacidade de rejeitar ruído atmosférico e sinais indesejados, além de oferecer certa diretividade.

• Banda passante estreita: tipicamente alguns kHz, exigindo sintonia fina por meio de capacitor variável.
• Perdas: as principais perdas são ôhmicas, e a impedância de alimentação costuma ser baixa, exigindo aeração ou acoplamento adequado.
• Uso: boas para ambientes internos ou onde espaço é limitado; existem versões com sintonia remota para uso externo.

Antenas ativas: vantagens e limitações

Antenas ativas incorporam um estágio amplificador próximo ao elemento, reduzindo efeitos de perda no cabo e permitindo formatos compactos. São populares em VHF/UHF, onde compensam a atenuação do cabo.

Porém, em HF e ondas longas há riscos: ganho do pré-amplificador pode introduzir ruído de fundo e produtos de intermodulação decorrentes de sinais fortes. Em muitos casos uma vertical simples e bem instalada pode entregar sinais semelhantes sem o chiado associado às antenas ativas.

Dicas práticas de instalação e operação

• Priorize altura e isolamento: um dipolo alto tende a render mais e a pegar menos ruído local.
• Use um sintonizador quando a impedância estiver fora da faixa do receptor, especialmente em long wire e antenas multibanda improvisadas.
• Cuide do plano de terra para verticais: radiais bem espaçados melhoram sintonia e eficiência.
• Evite passagem do cabo junto a linhas elétricas e aparelhos que geram ruído; mantenha o cabo de descida curto antes do rádio quando possível.

Para testar e ampliar a experiência de escuta, serviços online como o Global Tuners oferecem receptores remotos e frequências para acompanhamento em tempo real. Vale experimentar diferentes antenas e posicionamentos para descobrir o melhor compromisso entre espaço disponível, nível de ruído e bandas de interesse.

Em suma, não existe uma antena perfeita para todos os cenários. O dipolo meia onda e suas variantes G5RV e Windom são escolhas equilibradas para quem busca multibanda com boa performance. Verticais bem aterradas rendem muito em baixa frequência. Long wires entregam grande sensibilidade quando bem casadas por um sintonizador, e loops magnéticos podem ser a solução para ambientes ruidosos ou espaços reduzidos. Antenas ativas são convenientes, mas é preciso avaliar ruído e intermodulação antes de adotá-las como primeira opção.
