No universo do radioamadorismo, a escolha de uma boa antena pode ser a diferença entre uma comunicação clara e uma cheia de ruídos e perdas. Entre as diversas opções disponíveis, a Slim Jim se destaca como uma das verticais mais eficientes e versáteis — especialmente para quem opera em VHF/UHF e busca desempenho sem abrir mão da simplicidade construtiva.
A história da Slim Jim começa com o radioamador britânico Fred Judd (G2BCX, 1914–1992), que, insatisfeito com as limitações da antena J-Pole, decidiu ir além. O resultado foi publicado em abril de 1978 na tradicional revista inglesa Practical Wireless, apresentando ao mundo uma antena que trazia melhorias concretas sobre sua predecessora, mantendo a elegância construtiva das antenas sem radiais.
O nome “Slim Jim” é uma alusão à sua aparência: uma estrutura fina, alongada, discreta — mas de personalidade marcante quando se trata de irradiar sinal.
Em termos técnicos, a Slim Jim é uma antena balanceada, omnidirecional e polarizada verticalmente. Sua alimentação é feita pela parte inferior, e ela não requer radiais — o que já representa uma vantagem significativa em instalações práticas.
Internamente, seu princípio de funcionamento é elegante: trata-se de um dipolo dobrado alimentado por meio de um stub adaptador de um quarto de onda. Esse stub tem a função de realizar o casamento de impedância sem irradiar energia, o que resulta em uma ROE (Relação de Ondas Estacionárias) extremamente baixa, próxima de 1:1, com uma largura de banda generosa.
Outro ponto de destaque é o ângulo de irradiação, que se aproxima de 0° em relação ao horizonte. Isso significa que a energia RF é concentrada de forma quase horizontal, exatamente o que se deseja em comunicações ponto a ponto ou para acesso a repetidores. Esse comportamento é resultado direto da ausência de plano de terra, que em outras antenas tende a elevar o ângulo de irradiação e reduzir a eficiência na direção desejada.

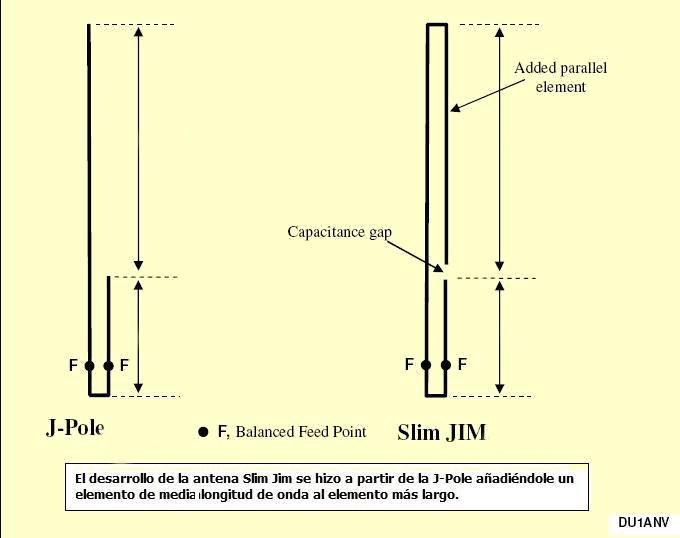

A Slim Jim apresenta um ganho mínimo de 6 dB, atribuído principalmente ao elemento em forma de loop que compõe a parte superior do radiador. Na comparação com a J-Pole, esse diferencial de ganho é justamente o que eleva a Slim Jim a uma categoria superior de desempenho, tornando-a uma escolha preferida entre construtores que buscam mais eficiência sem aumentar drasticamente o tamanho da antena.
Para a faixa de 2 metros (140–150 MHz), as medidas principais da antena são:
Essas dimensões são calculadas em milímetros e podem ser adaptadas para outras faixas de frequência com os ajustes proporcionais correspondentes.
O processo de ajuste da Slim Jim é direto: o ponto de alimentação é movido ao longo do elemento até que a ROE mínima seja encontrada no centro da banda desejada. Uma dica prática bastante difundida entre os construtores é o uso de abraçadeiras metálicas do tipo sem-fim para fixar provisoriamente o cabo coaxial durante os testes — o condutor central ao elemento A e a malha ao elemento C. Isso facilita ajustes rápidos sem comprometer a estrutura da antena.
Uma vez encontrada a posição ideal, a fixação pode ser permanente, seja com solda (no caso de elementos de cobre) ou com selante e abraçadeiras definitivas. O uso de parafusos em elementos tubulares de alumínio, embora possível, é desaconselhado, pois os furos enfraquecem a estrutura mecânica dos radiadores.
A lista de vantagens práticas dessa antena é longa e bem documentada, especialmente nas faixas de VHF (140–150 MHz) e UHF (430–450 MHz):
A Slim Jim representa aquele tipo de projeto que equilibra teoria sólida com construção acessível. Desenvolvida a partir de uma antena já consagrada, ela incorporou melhorias que a tornaram referência entre os radioamadores que constroem suas próprias antenas — prática conhecida como homebrew, muito valorizada na cultura do radioamadorismo.
Se você busca uma antena vertical confiável, com bom ganho, comportamento previsível e instalação descomplicada, a Slim Jim merece um lugar sério nas suas considerações. O legado de Fred Judd segue vivo cada vez que um radioamador ergue essa estrutura fina e discreta — e coloca o sinal onde ele precisa estar.
Skybird Radio International anuncia especial 'WEST' via WRMI em 11 de março de 2026 —…
Carlos Latuff divulga relato ilustrado e gravação da CGTN sobre 'assassinato do líder supremo do…
NHK World-Japan amplia para transmissão contínua em ondas curtas para o Irã após ataques; sinal…
BBC lança programa de rádio emergencial em ondas curtas e médias para o Irã durante…
Ativação Especial para o ARRL DX SSB A ilha de Bonaire será o palco de…
Antenas Colineares Caseiras: Alto Ganho com Simplicidade Entre as diversas opções disponíveis para radioamadores e…
View Comments
Já montei a Slim Jim por 2 vezes e comparei com um dipolo dobrado.
O dipolo dobrado com balun feito de coaxiais ou balun de ferrite apresentou desempenho igual à Slim Jim, comparei sinal de diversas repetidoras no estado de SP e todos sinais foram praticamente iguais.
Além do mais a banda de recepção do dipolo é muito maior que a Slim Jim, com swr entre 1.5 de 130 a 160 MHz.
Obs : o dipolo feito com tubo de 9.6 mm
