Antena Vertical Interna W5ALT

Antena Vertical Interna: uma solução eficiente para operar em apartamentos

Operar rádio em ambientes urbanos, especialmente em apartamentos, pode parecer um desafio cheio de limitações. Falta de espaço, restrições estruturais e preocupações com interferência muitas vezes desanimam iniciantes e até operadores experientes. No entanto, com criatividade e entendimento básico dos princípios de antenas, é perfeitamente possível montar uma estação eficiente mesmo em ambientes reduzidos.

Este artigo explora o conceito de uma antena vertical interna com carga na base — uma alternativa prática, acessível e surpreendentemente eficaz para operação em múltiplas bandas, especialmente entre 6 e 40 metros.

---

Desmistificando conceitos comuns

Antes de entrar na construção, é importante revisar algumas ideias frequentemente mal compreendidas no radioamadorismo:

Aterramento é indispensável?
Embora seja desejável em muitos casos, um aterramento físico eficiente é difícil de implementar em andares elevados. Em vez disso, sistemas com radiais ou contrapesos podem cumprir bem o papel de equilibrar a antena, permitindo operação estável sem necessidade de conexão direta ao solo.

Antenas pequenas são ineficientes?
Nem sempre. Uma antena mais curta pode funcionar adequadamente se for corretamente ajustada. Desde que as perdas sejam minimizadas, a energia aplicada será irradiada. O segredo está na adaptação e na alimentação eficiente do sistema.

Antenas internas são perigosas?
O risco depende mais da instalação e da potência utilizada do que do fato de estar dentro de casa. Mantendo uma distância razoável das pessoas e operando dentro de níveis comuns de potência, a utilização tende a ser segura. Avaliações simples de exposição já são suficientes para garantir tranquilidade.

É preciso gastar muito para ter uma boa antena?
Não. Soluções simples podem oferecer ótimo desempenho. Com materiais básicos e um pouco de improviso, é possível construir uma antena funcional por um custo bastante reduzido.

---

Conceito da antena vertical interna

A proposta aqui é uma antena vertical compacta, projetada para caber discretamente em um canto do ambiente. A estrutura básica consiste em:

• Um elemento vertical de aproximadamente 2 metros
• Uma bobina de carga posicionada na base
• Dois radiais para equilíbrio do sistema

Esse tipo de configuração permite operação em várias bandas, mesmo com dimensões físicas reduzidas.

---

Materiais e construção

Um dos grandes atrativos desse projeto é o uso de materiais simples e fáceis de encontrar. Tubos de alumínio, fio de cobre comum e itens plásticos reaproveitados podem ser suficientes para montar toda a estrutura.

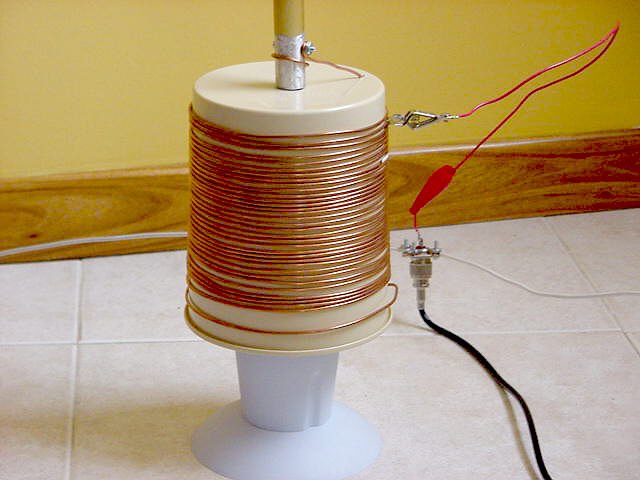

A bobina de carga, componente essencial para compensar o tamanho reduzido da antena, pode ser enrolada sobre um suporte plástico cilíndrico. Já a base pode ser improvisada com objetos do dia a dia, desde que ofereçam sustentação e estabilidade.

Os radiais, por sua vez, podem ser instalados ao longo do rodapé do ambiente, ocupando pouco espaço e sem interferir na circulação.

A montagem em si é direta e não exige ferramentas complexas. Em poucas horas, é possível sair do zero até os primeiros testes.

---

Ajuste e sintonia

O ajuste da antena é feito variando o ponto de conexão na bobina de carga. Esse processo permite encontrar a melhor adaptação para cada faixa de operação.

Mesmo que a relação de ondas estacionárias (SWR) não seja perfeita em todas as bandas, valores moderados já são suficientes para operação prática. Um sintonizador de antena pode ser utilizado para refinar o ajuste e garantir melhor desempenho do transmissor.

Marcar os pontos de sintonia facilita bastante o uso no dia a dia, evitando a necessidade de reajustes constantes.

---

Desempenho na prática

Apesar da simplicidade, esse tipo de antena pode apresentar resultados impressionantes. É possível realizar contatos de longa distância e operar em diferentes modos, incluindo CW, SSB e digitais.

Embora o sinal não seja comparável ao de antenas externas maiores, a eficiência é mais do que suficiente para participação ativa em bandas HF e até em situações de pileup.

Na prática, o sucesso operacional se reflete no número e na variedade de contatos realizados — incluindo comunicações internacionais e cobertura ampla de regiões.

---

Conclusão

A antena vertical interna com carga na base demonstra que limitações físicas não impedem uma operação eficiente. Com conhecimento básico, criatividade e baixo investimento, é possível montar uma estação funcional dentro de um apartamento.

Mais do que um projeto técnico, essa solução reforça uma ideia importante: no radioamadorismo, a experimentação e a adaptação são tão valiosas quanto equipamentos sofisticados.

Se funciona? A resposta está nos resultados — e na satisfação de colocar o sinal no ar, independentemente do espaço disponível.
