Tropposferica Antena ativa

A Propagação de Ondas de Rádio na Troposfera

A propagação de ondas de rádio

É um fenômeno que transcende a simples transmissão de sinais de um ponto a outro. Na verdade, é a espinha dorsal das comunicações modernas, permitindo que mensagens, dados e informações viajem por vastas distâncias, muitas vezes além do que nossos olhos podem ver. A troposfera, a camada mais baixa da atmosfera da Terra, desempenha um papel crucial neste processo, agindo como um meio através do qual as ondas de rádio são refletidas, refratadas e dispersas. Este guia se aprofunda nos mecanismos por trás da propagação de ondas de rádio na troposfera, destacando sua importância para a comunicação global.

O Papel da Troposfera na Propagação de Ondas

A troposfera é mais do que apenas a camada da atmosfera onde ocorrem a maioria dos fenômenos meteorológicos; é também uma arena dinâmica para a propagação de ondas de rádio. Dentro desta camada, diversos fatores, como a temperatura, a umidade e a pressão atmosférica, influenciam como as ondas de rádio se movem e se comportam. A compreensão desses fatores é essencial para otimizar as transmissões de rádio e garantir comunicações eficazes, seja para transmissões de TV, comunicações de emergência ou mesmo para a exploração de novas tecnologias de comunicação sem fio.

Mecanismos de Propagação na Troposfera

Vários mecanismos facilitam a propagação de ondas de rádio na troposfera, cada um com suas características e aplicações específicas. A refração, por exemplo, é um processo pelo qual a direção das ondas de rádio muda ao passar por diferentes camadas da atmosfera com índices de refração variáveis. Este fenômeno é crucial para a comunicação além da linha de visão. Da mesma forma, o ducting troposférico e a dispersão troposférica são fenômenos que permitem que as ondas de rádio alcancem distâncias ainda maiores, aproveitando as variações na atmosfera para guiar ou dispersar as ondas de maneira eficaz.

Desafios e Oportunidades

Apesar das muitas vantagens que a propagação de ondas de rádio na troposfera oferece, existem também desafios significativos. A variação nas condições atmosféricas pode levar a flutuações na qualidade da recepção e na eficácia da transmissão. Além disso, a crescente demanda por largura de banda em um mundo cada vez mais conectado pressiona os limites da capacidade de transmissão. No entanto, estes desafios também apresentam oportunidades para inovação, incentivando o desenvolvimento de novas tecnologias e abordagens para melhorar a propagação de ondas de rádio e, por extensão, a qualidade das comunicações globais.

A Troposfera como Meio de Propagação

O Papel Fundamental da Troposfera

A troposfera, situada como a camada mais próxima da superfície da Terra, é essencial para a propagação de ondas de rádio, atuando como um catalisador para a comunicação em frequências VHF e UHF. Este guia explora a importância dessa camada atmosférica, revelando como ela permite que as ondas de rádio ultrapassem os limites físicos impostos pela linha de visão direta. A compreensão da troposfera e de seus efeitos sobre as ondas de rádio é crucial para qualquer um que deseje aprimorar as comunicações de longa distância.

Tropposferica Antena ativa

Como a Troposfera Facilita a Comunicação

Dentro da troposfera, diversos fenômenos atmosféricos, como a refração, o ducting e a dispersão, desempenham papéis vitais na propagação de ondas de rádio. Estes fenômenos permitem que as ondas de rádio se curvem ao redor da curvatura da Terra e viajem distâncias maiores do que seriam capazes em condições normais de linha de visão. Especialmente para comunicações que utilizam as frequências VHF/UHF, a troposfera oferece um meio pelo qual sinais podem ser efetivamente transmitidos e recebidos além do horizonte visual.

Fenômenos Atmosféricos e Sua Influência

A refração atmosférica é um dos fenômenos mais significativos dentro da troposfera, influenciando diretamente a trajetória das ondas de rádio. Mudanças na temperatura e na umidade podem alterar o índice de refração do ar, curvando as ondas de rádio de maneira que elas possam contornar obstáculos naturais, como montanhas ou mesmo a curvatura da Terra. Além disso, o ducting troposférico, onde as ondas ficam “presas” entre camadas de ar com diferentes índices de refração, pode estender o alcance das comunicações de rádio para centenas ou até milhares de quilômetros.

A Importância da Troposfera para a Comunicação Moderna

Entender como a troposfera afeta a propagação de ondas de rádio é fundamental para o desenvolvimento de tecnologias de comunicação mais eficientes e para a implementação de sistemas de transmissão que possam superar os desafios impostos pela geografia terrestre. À medida que avançamos em direção a uma sociedade cada vez mais conectada, a capacidade de transmitir informações de forma clara e eficaz através de grandes distâncias torna-se cada vez mais crítica. A troposfera, com seus complexos fenômenos atmosféricos, permanece como um componente chave nesse processo, possibilitando a comunicação além da linha de visão e abrindo novos horizontes para a conectividade global.

Refração Atmosférica

O Conceito de Refração Atmosférica

A refração atmosférica é um fenômeno pelo qual as ondas de rádio são capazes de viajar além da linha de visão direta, graças à variação na densidade do ar e no índice de refração atmosférico. Este processo permite que as ondas se dobrem ao redor da curvatura da Terra, superando obstáculos naturais e estendendo significativamente o alcance das comunicações. A compreensão deste fenômeno é essencial para otimizar sistemas de transmissão e recepção em diversas aplicações de comunicação.

Como a Densidade do Ar e o Índice de Refração Influenciam as Ondas de Rádio

A atmosfera da Terra não é uniforme; ela varia em densidade e composição, afetando assim o índice de refração do ar. Quando as ondas de rádio atravessam camadas de ar com diferentes densidades e índices de refração, sua velocidade muda, causando uma curvatura na trajetória da onda. Esse efeito é mais pronunciado quando as ondas passam de uma camada de ar frio, mais densa, para uma camada mais quente e menos densa, ou vice-versa. Essa variação permite que as ondas de rádio “contornem” a Terra, alcançando receptores localizados além do horizonte.

A Importância da Refração Atmosférica nas Comunicações

A refração atmosférica tem implicações significativas para a comunicação de longa distância, especialmente em frequências VHF e UHF, que são amplamente utilizadas em radiodifusão, comunicações móveis e serviços de emergência. Sem este fenômeno, as ondas de rádio se propagariam em linhas retas, limitando severamente o alcance das comunicações ao horizonte visual. Graças à refração, é possível estabelecer comunicações eficazes por distâncias muito maiores, melhorando a conectividade em áreas remotas e facilitando a transmissão de informações críticas em situações de emergência.

Desafios e Considerações na Refração Atmosférica

Apesar dos benefícios, a refração atmosférica também apresenta desafios. Variações nas condições atmosféricas podem afetar a previsibilidade e a consistência da propagação das ondas de rádio, exigindo que engenheiros e técnicos considerem esses fatores ao projetar sistemas de comunicação. Além disso, a necessidade de modelar e prever o comportamento das ondas de rádio sob diferentes condições atmosféricas estimula a pesquisa contínua e o desenvolvimento de tecnologias avançadas de previsão e compensação.

Ducting Troposférico

Entendendo o Ducting Troposférico

O ducting troposférico é um fenômeno fascinante no qual as ondas de rádio ficam confinadas dentro de camadas específicas da atmosfera, permitindo-lhes viajar distâncias muito além das normalmente possíveis pela linha de visão direta. Este fenômeno ocorre quando existe uma variação significativa no índice de refração atmosférico, geralmente causada por inversões de temperatura ou gradientes de umidade. O ducting troposférico é especialmente relevante para as frequências VHF e UHF, desempenhando um papel crucial na propagação de sinais de rádio e televisão, bem como em comunicações de emergência e operações de radar.

Como o Ducting Troposférico Funciona

Para que o ducting troposférico ocorra, é necessário que haja uma camada de ar onde o índice de refração diminua mais rapidamente com a altura do que o normal. Isso pode acontecer, por exemplo, quando uma camada de ar quente se sobrepõe a uma camada de ar frio, criando uma inversão de temperatura. As ondas de rádio que entram nesta camada com um ângulo específico são continuamente refratadas de volta para a Terra, permitindo que elas “sigam” a curvatura terrestre por centenas ou até milhares de quilômetros. Este efeito cria um “duto” atmosférico que guia as ondas de rádio, daí o termo ducting.

A Importância do Ducting Troposférico nas Comunicações

O ducting troposférico tem implicações significativas para a comunicação a longa distância, permitindo a transmissão de sinais em áreas que, de outra forma, estariam além do alcance devido à curvatura da Terra. Isso não apenas melhora a qualidade e a confiabilidade das comunicações em áreas remotas, mas também pode causar interferências inesperadas, onde sinais de estações distantes são recebidos em locais onde normalmente não seriam esperados. Compreender este fenômeno é essencial para planejar redes de comunicação eficazes e minimizar potenciais interferências.

Desafios e Oportunidades Associados ao Ducting Troposférico

Embora o ducting troposférico ofereça oportunidades únicas para estender o alcance das comunicações, ele também apresenta desafios, especialmente em termos de previsibilidade. As condições atmosféricas que favorecem o ducting podem variar significativamente, tornando difícil prever quando e onde o fenômeno ocorrerá. No entanto, avanços na meteorologia e na modelagem atmosférica estão melhorando nossa capacidade de prever esses eventos, abrindo novas possibilidades para o uso otimizado do espectro de rádio e a melhoria das comunicações globais.

Dispersão Troposférica

O Fenômeno da Dispersão Troposférica

A dispersão troposférica é um fenômeno que permite a comunicação de longa distância utilizando as irregularidades naturais presentes na troposfera, a camada mais baixa da atmosfera da Terra. Este processo é fundamental para a transmissão de sinais de rádio, especialmente em frequências acima de 30 MHz, onde a linha de visão direta não seria suficiente para alcançar grandes distâncias. A dispersão troposférica aproveita pequenas variações na densidade do ar, causadas por flutuações de temperatura e umidade, para dispersar as ondas de rádio em diferentes direções, estendendo assim seu alcance efetivo.

Como Funciona a Dispersão Troposférica

As ondas de rádio, ao viajarem através da troposfera, encontram pequenas irregularidades e variações na densidade do ar. Essas irregularidades atuam como refletores e dispersores das ondas de rádio, permitindo que partes do sinal sejam espalhadas em várias direções, incluindo para baixo, em direção à superfície da Terra, onde podem ser recebidas por estações distantes. Esse mecanismo de dispersão é particularmente útil para comunicações em áreas montanhosas ou em locais onde obstáculos naturais ou artificiais impediriam a transmissão direta de sinais.

A Importância da Dispersão Troposférica nas Comunicações

A capacidade de utilizar a dispersão troposférica para comunicações de longa distância é de grande valor para muitas aplicações, incluindo telecomunicações, radiodifusão e sistemas de radar. Sem a necessidade de uma linha de visão direta, é possível estabelecer comunicações eficazes entre pontos distantes, mesmo em condições geográficas desafiadoras. Além disso, a dispersão troposférica pode oferecer uma alternativa confiável ou um complemento aos métodos tradicionais de comunicação, especialmente em situações onde outras formas de propagação são ineficazes ou indisponíveis.

Desafios e Potencial da Dispersão Troposférica

Apesar de suas vantagens, a dispersão troposférica apresenta desafios, incluindo a variabilidade das condições atmosféricas que podem afetar a intensidade e a qualidade da recepção do sinal. Além disso, a necessidade de equipamentos especializados e a compreensão das complexidades envolvidas na previsão e na otimização desse tipo de propagação podem representar barreiras para sua implementação. No entanto, o potencial para melhorar a conectividade global, especialmente em regiões remotas ou de difícil acesso, faz da dispersão troposférica um campo de estudo e aplicação extremamente valioso na evolução das comunicações sem fio.

Inversões de Temperatura

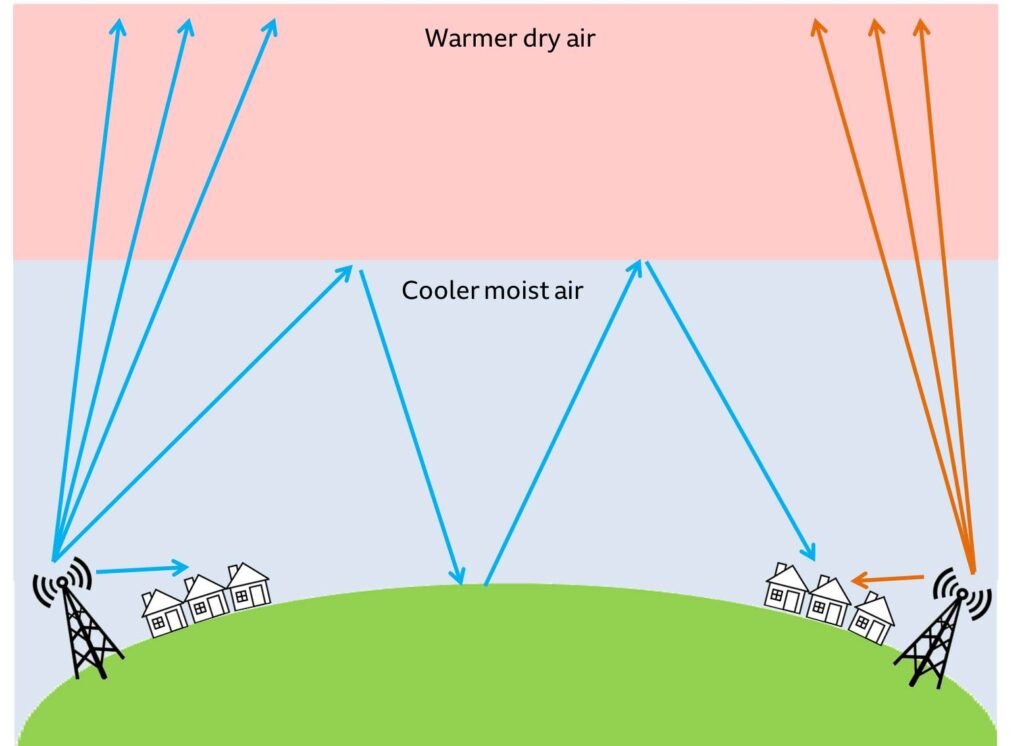

O Fenômeno das Inversões de Temperatura

As inversões de temperatura na troposfera representam uma inversão do gradiente de temperatura normal, onde o ar mais quente se encontra acima do ar mais frio, contrariando a tendência usual de decréscimo de temperatura com o aumento da altitude. Este fenômeno tem um impacto significativo na propagação de ondas de rádio, influenciando diretamente fenômenos como a refração aprimorada e o ducting, que são cruciais para a comunicação de longa distância, especialmente em frequências VHF e UHF.

Como as Inversões de Temperatura Afetam as Ondas de Rádio

Durante uma inversão de temperatura, a camada de ar quente acima do ar frio pode atuar como uma barreira para as ondas de rádio, refletindo-as de volta à Terra ou guiando-as ao longo da curvatura terrestre. Isso permite que as ondas de rádio viajem distâncias muito maiores do que em condições normais, ultrapassando obstáculos naturais e estendendo o alcance das comunicações além da linha de visão direta. Este efeito é particularmente útil para radiodifusão, comunicações móveis e serviços de emergência, onde a cobertura ampla e confiável é essencial.

Identificando e Utilizando Inversões de Temperatura

A identificação de inversões de temperatura e a compreensão de seu impacto na propagação de ondas de rádio são fundamentais para o planejamento e a otimização de sistemas de comunicação. Meteorologistas e engenheiros de comunicação trabalham juntos para monitorar as condições atmosféricas e prever a ocorrência de inversões de temperatura, permitindo ajustes nos sistemas de transmissão para maximizar a cobertura e minimizar a interferência. A previsão precisa desses eventos pode melhorar significativamente a eficiência das comunicações, especialmente em áreas geograficamente desafiadoras.

Desafios e Oportunidades

Embora as inversões de temperatura ofereçam oportunidades únicas para melhorar a propagação de ondas de rádio, elas também apresentam desafios. A natureza variável e muitas vezes imprevisível desses fenômenos pode levar a flutuações na qualidade da recepção e na eficácia da transmissão. No entanto, avanços na tecnologia de previsão meteorológica e no design de sistemas de comunicação estão abrindo novas possibilidades para aproveitar esses fenômenos naturais, melhorando a conectividade e a comunicação em todo o mundo.

Comunicações Além da Linha de Visão

A Importância da Propagação Troposférica

A capacidade de realizar comunicações além da linha de visão é fundamental para a eficácia da comunicação de rádio em grandes distâncias. A propagação troposférica desempenha um papel crucial neste aspecto, permitindo que as ondas de rádio se dobrem ou sejam guiadas pela atmosfera da Terra, alcançando receptores que estão fisicamente ocultos pelo horizonte. Este fenômeno é essencial para uma variedade de aplicações, desde a radiodifusão até serviços de emergência e comunicações militares.

Fenômenos Contribuintes

Além da propagação troposférica, outros fenômenos como refração atmosférica, ducting troposférico, dispersão troposférica, e inversões de temperatura contribuem significativamente para a capacidade de transmitir sinais além da linha de visão. Cada um desses fenômenos aproveita as características únicas da troposfera para modificar a trajetória das ondas de rádio, permitindo que elas contornem obstáculos naturais e se estendam para além do que seria possível em um ambiente de propagação de linha de visão direta.

Desafios e Soluções

Apesar das vantagens que a propagação troposférica e fenômenos relacionados oferecem, existem desafios inerentes à previsibilidade e à consistência dessas formas de propagação. Variações nas condições atmosféricas podem afetar drasticamente a eficácia da comunicação. No entanto, avanços tecnológicos e uma compreensão mais profunda da meteorologia têm permitido aos engenheiros e cientistas prever com maior precisão quando e como esses fenômenos ocorrerão, otimizando assim os sistemas de comunicação para aproveitar ao máximo as condições favoráveis.

O Futuro das Comunicações Além da Linha de Visão

À medida que continuamos a explorar e entender melhor os fenômenos associados à propagação troposférica, as possibilidades para comunicações além da linha de visão se expandem. Isso não apenas melhora a confiabilidade e o alcance das comunicações existentes, mas também abre novos horizontes para o desenvolvimento de tecnologias emergentes. A capacidade de comunicar efetivamente além do horizonte visual é mais do que uma conveniência; é uma necessidade em nosso mundo cada vez mais conectado, impulsionando inovações em todos os campos, desde a segurança pública até a exploração espacial.

Ondas Espaciais e Propagação por Linha de Visão

Princípios da Propagação por Ondas Espaciais

A propagação por ondas espaciais desempenha um papel fundamental nas comunicações de linha de visão e satélite, permitindo que sinais de rádio viajem diretamente entre a antena transmissora e a receptora sem a necessidade de refletir ou refratar na atmosfera. Este tipo de propagação é essencial para a eficácia das comunicações de curto alcance, como telefonia móvel, rádio FM, e televisão terrestre, bem como para comunicações via satélite, que dependem da transmissão de sinais através do vácuo do espaço.

A Importância da Linha de Visão

Para que a propagação por ondas espaciais seja eficaz, é crucial que haja uma linha de visão clara entre a antena transmissora e a receptora. Isso significa que qualquer obstáculo físico, como edifícios, montanhas ou mesmo a curvatura da Terra, pode impedir ou atenuar significativamente o sinal. Em comunicações via satélite, a linha de visão clara até o satélite é um requisito indispensável para a transmissão e recepção eficazes de sinais.

Frequências e Alcance

A relação entre as frequências das ondas de rádio e seu alcance de propagação é um aspecto crucial das comunicações por ondas espaciais. Em geral, quanto maior a frequência, menor é o alcance efetivo na atmosfera terrestre devido à maior atenuação. No entanto, frequências mais altas são capazes de transportar mais dados, o que é essencial para aplicações como a transmissão de televisão de alta definição e comunicações de banda larga. A escolha da frequência é, portanto, um equilíbrio entre o alcance desejado e a capacidade de transmissão de dados.

Interação com a Atmosfera e o Terreno

As diferentes frequências interagem de maneira única com a atmosfera e o terreno. Frequências mais baixas tendem a ser menos afetadas por obstáculos físicos e podem até curvar-se ligeiramente com a curvatura da Terra, permitindo comunicações além da linha de visão direta. Por outro lado, frequências mais altas, como as usadas para comunicações via satélite, requerem uma linha de visão desobstruída, mas são capazes de fornecer larguras de banda significativamente maiores. A compreensão dessas interações é fundamental para o planejamento e a implementação de sistemas de comunicação eficazes, garantindo que os sinais alcancem seus destinos pretendidos com clareza e confiabilidade.

A propagação por ondas espaciais e a compreensão da relação entre frequências e alcance são essenciais para o desenvolvimento e a otimização das comunicações modernas. Ao explorar esses princípios, podemos garantir que as tecnologias de comunicação continuem a evoluir, oferecendo maior capacidade e alcance para conectar o mundo de maneiras cada vez mais eficientes.
