Dominando a Antena Delta Loop Multibanda M0PLK: Guia Completo para Radioamadores
A antena Delta Loop Multibanda M0PLK é uma das soluções mais eficientes para quem busca alto desempenho em múltiplas bandas HF (20 a 10 metros), baixo ruído e simplicidade de construção. Este guia reúne técnicas comprovadas, relatos de radioamadores experientes e detalhes técnicos essenciais para você construir e otimizar sua própria antena.
Delta Loop Multibanda M0PLK é a Escolha Certa?
Se você está cansado de antenas complexas ou com alto custo, a Delta Loop Multibanda oferece vantagens únicas:
- Relação sinal/ruído superior a dipolos e verticais, ideal para ambientes urbanos.
- Padrão de radiação bidirecional, permitindo ajustar a direção de transmissão/recepção para contatos DX (longa distância).
- Construção robusta com materiais acessíveis, resistente a ventos fortes e intempéries.
- Multibanda intrínseca: funciona em 20, 17, 15, 12 e 10 metros sem necessidade de ajustes complexos.
Materiais Necessários: Lista Completa
Antes de começar, reúna estes componentes (quantidades e especificações são críticas):
| Item | Especificações | Quantidade |
|---|---|---|
| Placa de alumínio | 300x300x4 mm (base de fixação) | 1 |
| Tubos de alumínio | 25 mm (diâmetro), 20 mm, 16 mm (2000 mm cada) | 2 de cada |
| Fio DX-Wire FS2 | 12,5 metros (para loop e linha ladder) | 1 rolo |
| Balun 1:4 | Modelo HF Kits ou similar | 1 |
| Abraçadeiras hidráulicas | 25 mm (fixação de tubos) | 6 |
| Isolador central | Impresso em 3D (.stl) | 1 |
Passo a Passo Detalhado: Construindo Sua Antena

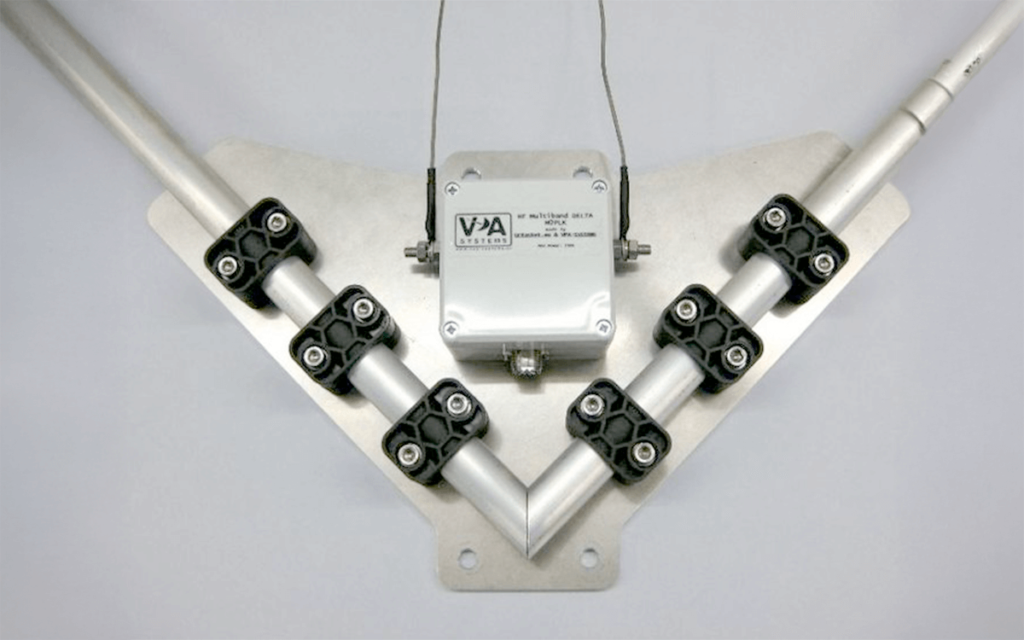

1. Montagem da Base em Alumínio
- Corte a placa de alumínio em formato retangular (não precisa ser preciso, mas mantenha ângulos retos).
- Fure a placa para fixar os suportes do mastro e o balun. Use broca de 4 mm para parafusos M43.
- Posicione as abraçadeiras hidráulicas nos pontos onde os tubos serão fixados.
🔨 Dica prática: Use um esquadro para garantir alinhamento perfeito entre os tubos.
2. Preparação dos Tubos de Alumínio
- Faça um corte transversal de 4 cm em uma extremidade de cada tubo (para encaixe dos tubos menores).
- Na extremidade oposta dos tubos de 25 mm, rosequeie um furo de 3,3 mm para conexão elétrica com parafusos M4.
- Instale as tampas impressas em 3D nos tubos de 16 mm para prender os fios.
⚠️ Atenção: Evite usar fibra de carbono nos suportes, pois interfere na radiação. Prefira alumínio ou fibra de vidro.
3. Corte e Fixação dos Fios
- Divida o fio DX-Wire em dois segmentos de 6,10 m (loop principal) e um de 3,30 m (linha ladder).

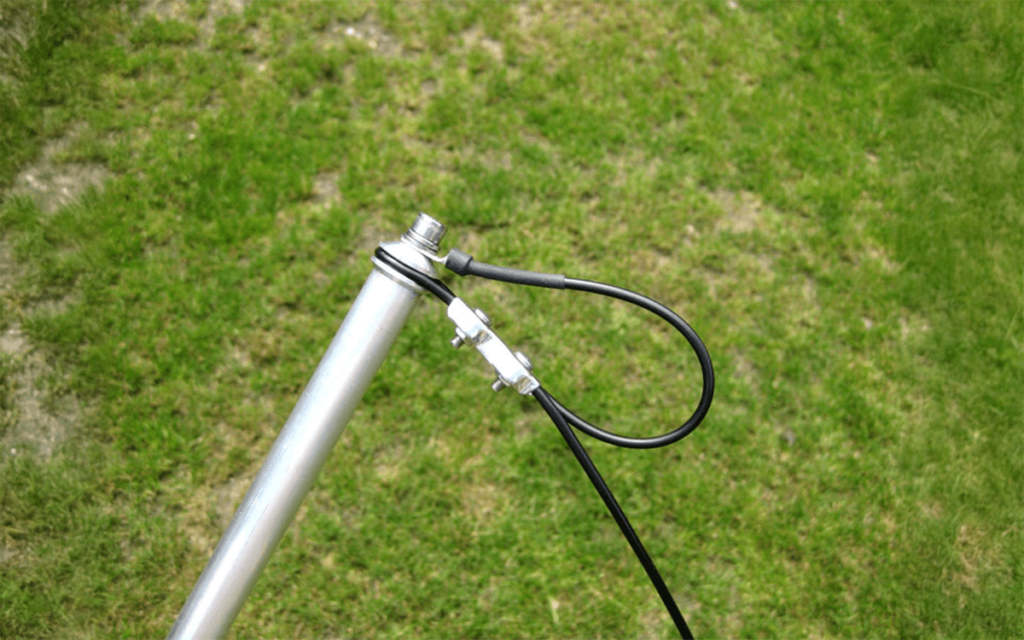

- Prenda as extremidades superiores dos fios nas tampas dos tubos de 16 mm, usando terminais tipo olhal M4.
- Passe os fios pelo isolador central impresso em 3D para garantir isolamento e rigidez estrutural.
4. Montagem Final e Instalação
- Monte os tubos na base, formando um triângulo invertido (vértice inferior a ~5,2 m do solo).
- Conecte a linha ladder ao balun 1:4 na base da antena.
- Fixe a estrutura em um mastro telescópico, preferencialmente a 6 m de altura mínima3.
🌐 Otimização: Use um rotor de antena para explorar a bidirecionalidade do padrão de radiação.
Alimentação e Ajuste Fino: Maximizando o Desempenho
A linha ladder de 450 Ohms é crucial para adaptar a impedância da antena. Conecte-a diretamente ao balun 1:4 e, em seguida, a um sintonizador de antena (ATU) como o LDG RT100.
- Altura ideal: Topo do triângulo a 10 m do solo para ângulo de radiação baixo (ideal para DX).
- Teste de SWR: Ajuste o comprimento da linha ladder se a ROE estiver acima de 1:1.5.
Desempenho em Bandas HF: O Que Esperar
| Banda (metros) | Ganho (dBi) | Ângulo de Radiação | Aplicação |
|---|---|---|---|
| 20 | 5,3 | 25° | DX regional |
| 15 | 7,1 | 18° | Contatos intercontinentais |
| 10 | 8,6 | 12° | Comunicação lunar (EME) |
💡 Experiência de usuários: Operadores relatam contatos com EUA e Europa em SSB usando apenas 100W, com sinal mais limpo que antenas Yagi.
Erros Comuns e Como Evitá-los
- Uso de balun inadequado: Um balun 1:4 é essencial para casar impedância. Modelos com núcleo de ferrite podem superaquecer.
- Altura insuficiente: Instalar a antena abaixo de 6 m reduz drasticamente o desempenho em DX.
- Fios mal isolados: A umidade pode causar curto-circuitos. Use isoladores impressos em 3D ou porcelana3.
Conclusão: Vale a Penal Construir?
A Delta Loop Multibanda M0PLK é uma antena que une simplicidade e alto desempenho. Com investimento moderado em materiais e um final de semana de trabalho, você terá uma ferramenta capaz de operar em múltiplas bandas com qualidade profissional.
