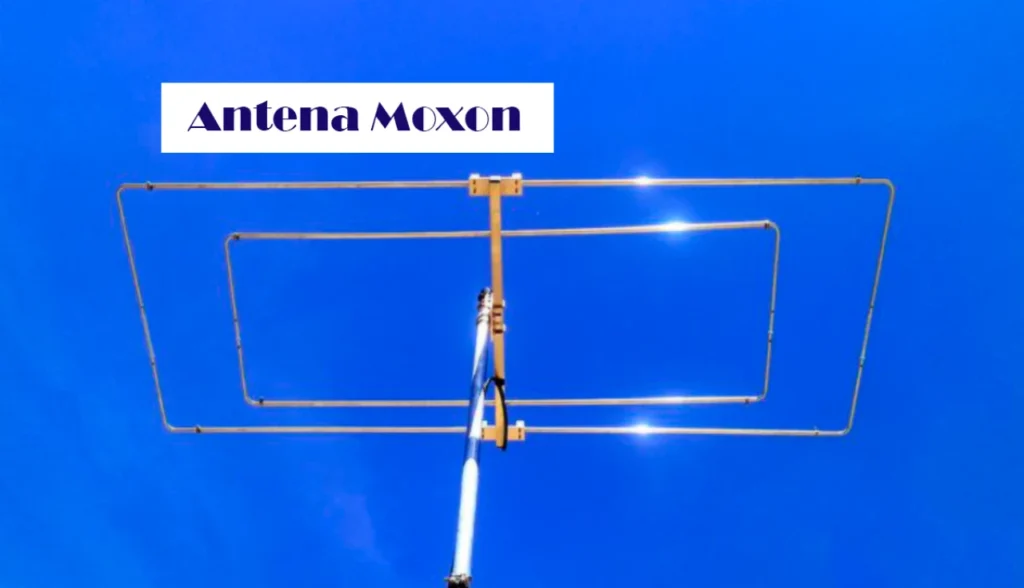

Antena Moxon: Guia Completo de Construção, Funcionamento e Desempenho
A Antena Moxon é uma das antenas direcionais mais admiradas no mundo do radioamadorismo. Compacta, leve e de alto desempenho, ela oferece um ganho considerável, excelente rejeição de sinais traseiros e facilidade de construção — características que a tornam ideal tanto para operadores iniciantes quanto para entusiastas avançados que desejam otimizar seus sistemas de transmissão e recepção.
Desenvolvida por Les Moxon (G6XN), a antena é uma evolução direta do projeto VK2ABQ, mantendo a simplicidade da forma retangular, mas com um refinamento elétrico que garante ótima relação frente-costas (F/C) e uma impedância naturalmente ajustada para 50 Ω, dispensando transformadores complexos.
📡 Introdução à Antena Moxon
A Antena Moxon pertence à categoria das antenas direcionais de dois elementos, sendo composta por um elemento excitado (irradiador) e um elemento parasita (refletor). Sua principal inovação está nas pontas dobradas, que reduzem o comprimento total e criam um acoplamento eletromagnético controlado entre os elementos.
Esse design reduz o tamanho para cerca de 70% de uma Yagi tradicional de dois elementos, mantendo praticamente o mesmo ganho (5,8 a 6,3 dBi). Essa combinação de eficiência e compacidade é o que faz da antena direcional Moxon uma favorita entre os radioamadores que dispõem de pouco espaço físico, mas desejam resultados de alto nível.
⚙️ Características Principais
| Característica | Descrição |
|---|---|
| Tipo | Array parasitário de dois elementos (radiador e refletor) |
| Forma | Retangular, com elementos dobrados |
| Ganho | Aproximadamente 5.8 – 6.3 dBi em espaço livre |
| Relação F/C | Superior a 20 dB, podendo chegar a 40 dB |
| Impedância | Cerca de 50 Ω, ideal para cabos coaxiais |
| Largura de Banda | Curva de ROE plana; versões em tubo têm maior largura |
| Tamanho | 70–75% de uma Yagi de 2 elementos |
Esses números podem parecer simples, mas traduzem uma performance notável: a Antena Moxon oferece um padrão direcional definido, grande rejeição lateral e excelente resposta de banda, o que resulta em uma operação mais limpa e com melhor relação sinal-ruído.
🔧 Princípio de Funcionamento
O segredo da Antena Moxon está em sua geometria retangular. As extremidades dobradas criam uma capacitância entre os elementos, ajustando automaticamente a fase e a amplitude da corrente no refletor. Esse fenômeno gera um nulo profundo na parte traseira, o que explica sua famosa rejeição de interferências.
Em termos práticos:
- Direcionalidade eficaz: o lóbulo principal concentra a energia em uma faixa frontal ampla, facilitando o apontamento.
- Rejeição traseira: sinais vindos da direção oposta são reduzidos em até 30–40 dB.
- Baixo ruído de recepção: ideal para comunicações DX, onde a clareza é essencial.
Para quem busca antenas compactas de alto desempenho, a antena Moxon para radioamador é uma das melhores escolhas.
📐 Dimensionamento e Projeto
O dimensionamento da Antena Moxon depende da frequência central e do diâmetro dos condutores. As dimensões são normalmente representadas por cinco parâmetros: A, B, C, D e E, correspondentes ao comprimento dos lados e ao espaçamento entre as pontas dobradas.
Exemplo de Dimensões (Fio de Cobre #14)
| Banda | Freq. (MHz) | A (cm) | B (cm) | C (cm) | D (cm) | E (cm) |
|---|---|---|---|---|---|---|
| 10 m | 28.50 | 379.2 | 59.1 | 12.5 | 73.5 | 145.0 |
| 12 m | 24.94 | 433.4 | 67.7 | 14.0 | 84.1 | 165.8 |
| 15 m | 21.20 | 509.6 | 80.1 | 15.8 | 99.1 | 195.1 |
| 17 m | 18.12 | 596.0 | 94.5 | 18.0 | 115.8 | 228.3 |
| 20 m | 14.17 | 762.0 | 121.9 | 21.9 | 147.8 | 291.7 |
Essas medidas são uma excelente base para projeto, mas cada construtor deve fazer pequenos ajustes conforme o tipo de material e a altura de instalação.
Ferramentas de Cálculo
Existem várias ferramentas online e softwares gratuitos que facilitam o dimensionamento:
- MoxGen (AC6LA) – Gera automaticamente modelos compatíveis com o software EZNEC.
- Calculadora Online de Antenas Moxon – disponível no site https://www.ac6la.com/moxgen1.html, permite visualizar o formato 3D e estimar o desempenho teórico.
Essas ferramentas ajudam a obter medidas precisas e simular o padrão de radiação, garantindo um ajuste perfeito antes da construção.
🛠️ Construção Prática
Uma das maiores vantagens da Antena Moxon é sua facilidade de montagem. Ela pode ser feita tanto com fio de cobre (para HF) quanto com tubos de alumínio (para VHF/UHF).
Versões em Fio (HF)
- Estrutura: usa-se uma moldura de PVC, fibra de vidro ou varas de pesca.
- Peso reduzido: ideal para operações portáteis, como Field Days ou SOTA.
- Baixa carga de vento: pode ser erguida até com suportes simples.
Versões em Alumínio (VHF/UHF)
- Material: tubos de alumínio de 10 a 12 mm.
- Suporte: boom de PVC ou alumínio central.
- Espaçamento das pontas: cerca de 98 mm, isolado com tubos plásticos.
Essas versões são mais robustas, suportam intempéries e oferecem largura de banda maior, sendo perfeitas para estações fixas.
📊 Comparação com Outras Antenas
Antena Moxon vs. Yagi de 2 Elementos
| Aspecto | Antena Moxon | Yagi 2 Elementos |
|---|---|---|
| Ganho | ~6 dBi | ~6.2 dBi |
| Relação F/C | 25–40 dB | 10–15 dB |
| Tamanho | 70% menor | Padrão |
| Impedância | 50 Ω direta | Requer adaptação |
| Complexidade | Simples | Média |
A Antena Moxon tem praticamente o mesmo ganho, mas com melhor rejeição traseira, impedância mais fácil de casar e menor tamanho físico.
Antena Moxon vs. Vertical
Uma antena vertical é omnidirecional, captando sinais de todas as direções — o que pode ser útil, mas também aumenta o ruído. A Antena Moxon, ao contrário, foca energia em uma direção, resultando em sinais mais fortes e limpos durante contatos DX.
🌍 Aplicações e Usos Reais
A Antena Moxon é extremamente versátil e aparece em inúmeros contextos:
- Estações com espaço limitado: ideal para quintais pequenos.
- Operações portáteis: leve e fácil de transportar.
- Emergências e comunicações móveis: montagem rápida em campo.
- Satélites amadores: combinações híbridas Moxon/Yagi para VHF e UHF.
Além disso, muitos radioamadores relatam que a Moxon oferece desempenho surpreendente mesmo em alturas modestas (apenas meio comprimento de onda acima do solo), o que a torna perfeita para quem busca baixo custo e alto rendimento.
📘 Dicas de Otimização
- Altura ideal: quanto mais alta, melhor o ganho efetivo e o ângulo de irradiação.
- Ajuste fino de SWR: pequenas variações de 1–2 cm nas pontas podem otimizar a impedância.
- Cabo coaxial: prefira cabos de baixa perda, como RG-213 ou LMR-400.
- Proteção contra intempéries: use fita auto-fusão e verniz protetor nos conectores.
- Projeto – https://moxonantennaproject.net/
Essas práticas aumentam a eficiência e a durabilidade da antena, mantendo seu desempenho estável ao longo do tempo.
🧠 Considerações Avançadas
Para radioamadores experientes, a Antena Moxon pode ser o ponto de partida para experimentos com:
- Modelagem com NEC2/4 para otimizar ângulos de radiação.
- Configurações empilhadas (stacked Moxons) para ganho adicional.
- Materiais compostos (fibra de carbono, alumínio leve) para reduzir peso.
- Ajustes para polarização circular, em uso com satélites.
A natureza modular da Moxon permite inovação constante — é uma antena que cresce junto com a experiência do operador.
💬 Conclusão
A Antena Moxon representa o equilíbrio perfeito entre simplicidade, desempenho e eficiência. Com apenas dois elementos, entrega um ganho próximo ao de antenas maiores, uma relação frente-costas excepcional e uma curva de SWR estável, tudo em um formato compacto e fácil de construir.
Seja para operações fixas, portáteis ou experimentais, a antena direcional Moxon é uma das melhores opções disponíveis. Sua comunidade global ativa oferece suporte, projetos e simulações prontas, o que torna o aprendizado contínuo e colaborativo.
Com um pouco de prática, qualquer radioamador pode montar sua própria Antena Moxon, ajustar seu desempenho e descobrir, na prática, por que ela continua sendo uma das antenas mais queridas — e eficientes — do mundo.
