Guia Completo da Antena VHF/UHF PA0FBK: Construção, Teoria e Aplicações
A antena VHF/UHF modelo PA0FBK é um projeto incrivelmente popular entre os radioamadores, pois alia simplicidade de construção, baixo custo e desempenho consistente nas faixas de 2 metros (VHF) e 70 centímetros (UHF). Este guia foi elaborado para atender tanto iniciantes quanto operadores experientes, com explicações claras, detalhadas e organizadas sobre todos os aspectos relacionados à montagem, funcionamento e otimização dessa antena.
O Que É a Antena VHF/UHF PA0FBK?
A antena PA0FBK é uma versão caseira e engenhosa da clássica antena J-pole, projetada especificamente para as bandas de VHF (144-148 MHz) e UHF (430-450 MHz). Seu diferencial é que toda sua estrutura pode ser feita a partir de um único trecho de cabo coaxial. A partir da manipulação precisa do revestimento e condutor, cria-se um sistema de irradiação duplo, com excelente adaptação de impedância e desempenho.
Entre os destaques:
- Opera eficientemente nas faixas de 2 metros e 70cm;
- É omnidirecional em VHF e oferece ganho elevado em UHF;
- Pode ser construída com RG-58, RG-174, RG-213 ou LMR-400;
- Dispensa elementos metálicos ou refletores externos.
Como Funciona a Antena PA0FBK?
O príncipio por trás da antena VHF/UHF PA0FBK é baseado na topologia da antena J:
- Um elemento irradiante vertical é alimentado por um stub de 1/4 de onda, que é curto-circuitado em sua extremidade inferior.
- A alimentação é feita num ponto ao longo do stub onde a impedância é próxima de 50 ohms, ideal para transceptores.
- Um trecho curto de coaxial, funcionando como bobina de compensacão, melhora o casamento de impedância em UHF.
Esse design permite que o mesmo cabo funcione simultaneamente como irradiante e adaptador, eliminando componentes externos e minimizando perdas.
Esquema Elétrico e Detalhes de Construção

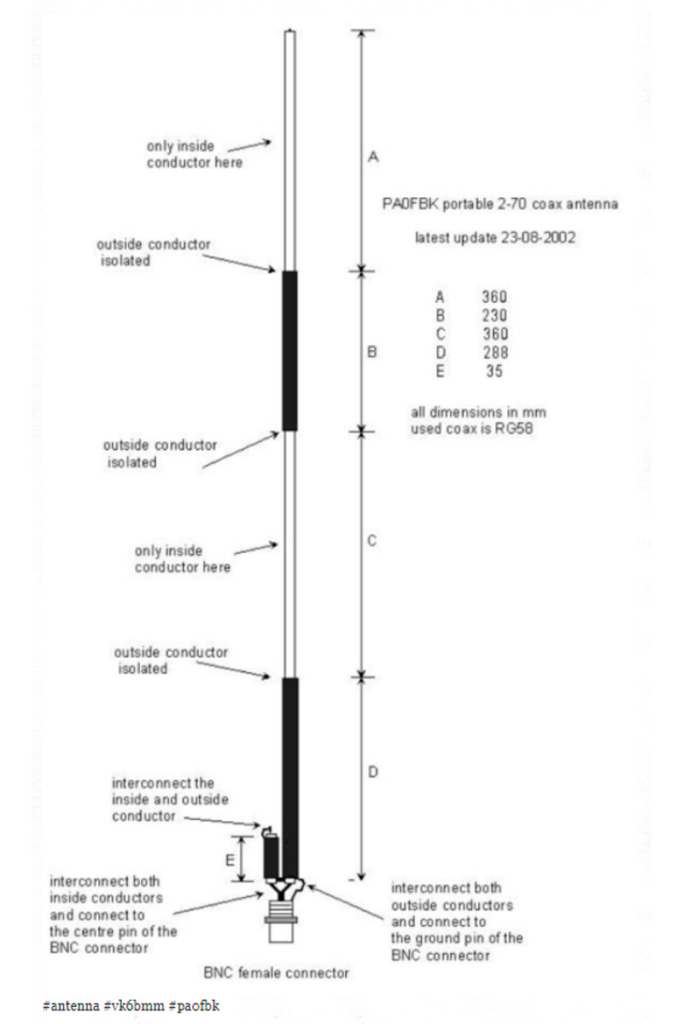

A montagem exige atenção aos detalhes, principalmente no manuseio da malha e do condutor central. As seções do cabo coaxial devem ser cuidadosamente preparadas para garantir o correto comportamento ressonante em ambas as bandas.
Tabela de Medidas para Cabo RG-58
| Letra | Comprimento (mm) | Função |
|---|---|---|
| A | 360 | Elemento irradiante VHF (2m) |
| B | 230 | Stub de 1/4 onda (2m) |
| C | 360 | Elemento irradiante UHF (70cm) |
| D | 288 | Stub de 1/4 onda (70cm) |
| E | 35 | Bobina de compensacão em paralelo |
Cuidados na Montagem
- Não conecte diretamente a malha ao condutor central, exceto nos pontos indicados.
- Mantenha o isolamento correto em todas as junções.
- Verifique a continuidade com um multímetro antes de alimentar a antena.
Escolha do Cabo Coaxial
O cabo RG-58 foi utilizado no projeto original devido à sua flexibilidade e disponibilidade. Ainda assim, outros modelos podem ser aplicados com excelentes resultados.
Recomendações de Cabos:
- RG-58: ideal para versões portáteis e uso interno.
- RG-174: mais fino, ótimo para mochilas ou uso veicular leve.
- RG-213: mais robusto, ideal para instalações externas permanentes.
- LMR-400: menor perda, excelente para instalações em locais com longos trechos de cabo.
Conectores Compatíveis
- PL-259 (UHF): amplamente utilizado em equipamentos de radioamador.
- Tipo N: maior desempenho em UHF, ideal para baixas perdas.
A escolha do cabo impacta diretamente nas dimensões dos segmentos da antena. Ajustes devem considerar a velocidade de propagação (VP) do dielétrico do cabo.
Ganho e Padrão de Radiação
Testes computacionais realizados com softwares como MMANA-GAL apontam características muito interessantes:
- VHF (2 metros): ganho próximo de 2,1 dBi, padrão praticamente omnidirecional, ideal para comunicação local.

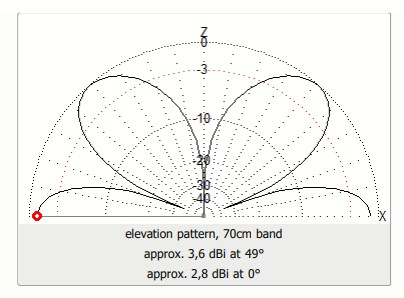

- UHF (70cm): ganho máximo de 3,6 dBi com pico de radiação a 49º de elevação; ganho horizontal de 2,8 dBi.
Esses valores fazem com que essa antena VHF/UHF se compare favoravelmente a vários modelos comerciais, mesmo sendo feita com materiais simples.
Aplicabilidade e Benefícios
A versatilidade da PA0FBK é um dos seus pontos fortes. Seja para quem está iniciando no radioamadorismo ou para quem já utiliza estações VHF/UHF regularmente, essa antena oferece soluções práticas:
Utilizações Comuns
- Estações base com espaço reduzido;
- Instalações em apartamentos, sacadas ou varandas;
- Operadores de campo e expedições (DXpeditions);
- Repetidoras locais e gateways digitais.
Vantagens Relevantes
- Baixo custo de construção;
- Fácil manutenção e transporte;
- Desempenho real comparável a modelos comerciais;
- Visual discreto, ideal para locais com restrições visuais ou estéticas.
Como Melhorar o Desempenho da Sua Antena VHF/UHF
Mesmo com seu excelente projeto original, é possível elevar ainda mais o desempenho da PA0FBK com alguns ajustes:
- Usar cabo de menor perda (LMR-400) para conexão com o transceptor;
- Elevação da antena em relação ao solo melhora o lóbulo de irradiação;
- Instalar um balun 1:1 pode ajudar a reduzir correntes de modo comum;
- Medir o SWR com instrumento adequado para refinar o ponto de alimentação.
Essas práticas garantem máxima eficiência de transmissão e recepção.
O Que Evitar na Montagem
Mesmo sendo um projeto robusto, erros comuns podem comprometer a performance:
- Cortes errados ou mal posicionados na malha do cabo;
- Conexões frouxas ou oxidadas nos conectores;
- Isolamento insuficiente nos pontos sensíveis;
- Antena instalada muito próxima a superfícies metálicas ou paredes.
A precisão na execução do projeto é essencial para o pleno funcionamento.
Considerações Práticas
A antena PA0FBK é um exemplo perfeito de que é possível aliar simplicidade, eficiência e acessibilidade em um único projeto. Com materiais comumente encontrados em lojas de eletrônica e ferramentas domésticas, qualquer radioamador consegue montar um sistema funcional nas faixas de VHF/UHF.
Seu custo reduzido e desempenho real a tornam ideal para:
- Testes em campo;
- Uso emergencial;
- Redução de interferências urbanas;
- Montagens temporárias ou fixas.
Para quem deseja montar sua primeira antena ou aprimorar uma estação sem gastar muito, este modelo é uma escolha muito eficiente.
Considerações Finais
Dominar os princípios de construção e funcionamento de uma antena VHF/UHF como a PA0FBK é uma excelente forma de aprofundar o conhecimento em radiofrequência, propagação e projeto de sistemas de comunicação. Além disso, estimula a prática do DIY e fortalece a autoconfiança do operador.
Essa antena demonstra que, com criatividade e entendimento técnico, é possível construir dispositivos de alta performance com recursos acessíveis.
Seja para aprender, melhorar sua estação ou auxiliar colegas, o projeto da antena VHF/UHF PA0FBK certamente vai te surpreender em resultados e versatilidade.
