Faça Você Mesmo: Como Construir uma Rádio Escuta Antena de Loop Passiva com Cancelamento de Ruído (NCPL)

Recebi várias mensagens de leitores do SWLing Post pedindo um guia passo a passo para construir a Rádio Escuta Antena de Loop Passiva que mencionei em diversas postagens anteriores. Esta versão caseira é inspirada na antena comercial Airspy Youloop, mas pode ser construída com peças simples que você provavelmente já tem em casa.
Usei o texto do nosso amigo https://swling.com/blog/2019/11/coastal-dxing-with-the-airspy-hf-discovery-and-a-homebrew-passive-loop-antenna/
Como base e fiz uma tradução para atender os amigos do Brasil – Carlos PY2CER

Essa antena funciona muito bem e, mais importante, é extremamente divertida de montar. Neste artigo, vamos explorar desde os conceitos básicos até o passo a passo detalhado, garantindo que iniciantes e entusiastas avançados possam aproveitar ao máximo o projeto.

Por Que Escolher a Rádio Escuta Antena de Loop Passiva (NCPL)

O que torna esta antena tão interessante é sua capacidade de cancelar ruídos elétricos de forma eficiente, algo que projetos de loop simples não conseguem.

Segundo Youssef Touil, presidente da Airspy e engenheiro responsável pelos testes da antena, as principais vantagens são:

• Cancelamento de ruído superior: o loop reduz interferências de fontes elétricas próximas, como computadores, roteadores e lâmpadas fluorescentes.
• Alta impedância: funciona diretamente com receptores de baixo ruído, minimizando perdas por desajuste de impedância.
• Portabilidade: por ser passiva, não requer alimentação elétrica.
• Compatibilidade: ideal para SDRs de alta faixa dinâmica, como o Airspy HF+ Discovery ou o SDRplay RSPdx.

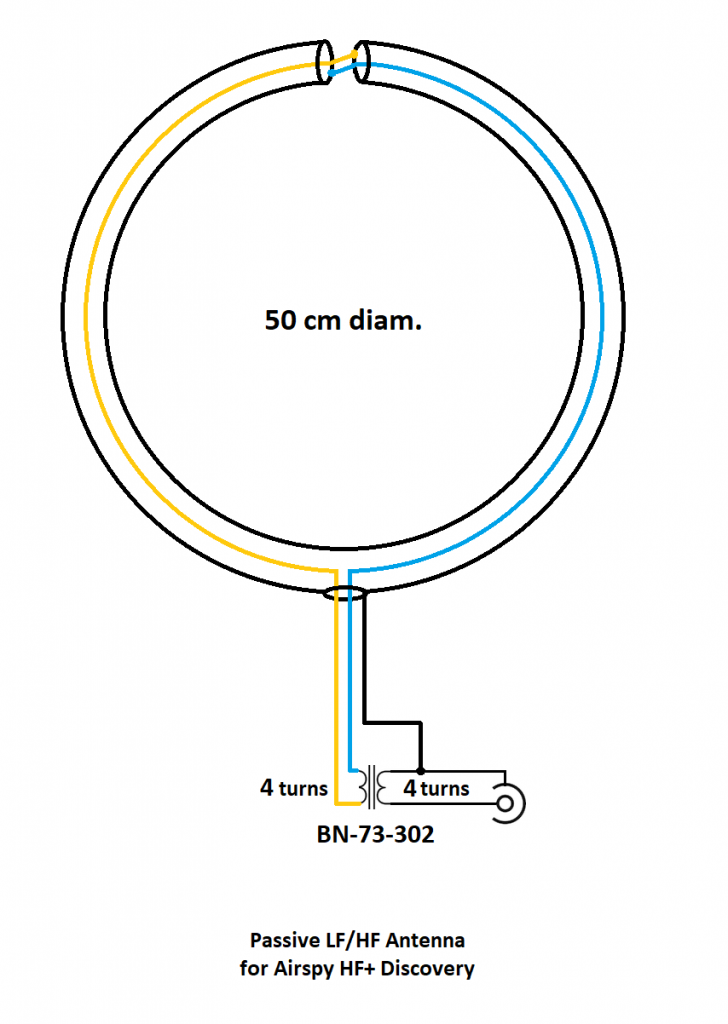

A frequência de ressonância desta antena depende do diâmetro do loop, da capacitância parasita do cabo e da carga do transformador, posicionando-a exatamente na faixa de interesse para a maioria dos operadores de rádio escuta.

Materiais Necessários

Para montar a sua Rádio Escuta Antena de Loop Passiva, você precisará de:

• Cabo coaxial para formar o loop (aproximadamente 1,5 metro; a Youloop original usa 2 x 1 metro).
• Cabo adicional com conector de sua escolha (linha de alimentação).
• Núcleo de ferrite BN-73-302 (binocular, 2 furos, banda larga).
• Fio esmaltado para 8 voltas no núcleo de ferrite.
• Tubo termo retrátil ou PVC para proteger o ponto de cruzamento e o balun.
• Fita isolante.

Ferramentas:

• Descascador de cabos ou estilete.
• Ferro de solda e estanho.
• Soprador térmico (se usar termo retrátil).
• Paciência e atenção aos detalhes!

Dica: o cabo deve ser de boa qualidade, pois influencia diretamente a eficiência da antena, especialmente em faixas mais baixas, como LW e MW.

Teoria Rápida de Funcionamento

Antes de montar a antena, vale entender como ela funciona. A Rádio Escuta Antena de Loop Passiva é um loop magnético que capta sinais eletromagnéticos e rejeita interferências comuns.

O balun 1:1 desempenha papel crítico:

• Equilibra o ruído elétrico captado pela blindagem do cabo.
• Não é um adaptador de impedância, mas ajuda a reduzir interferências.

A conexão do centro da blindagem ao terra da linha de transmissão aumenta significativamente a rejeição de ruído. Além disso, o transformador de ferrite permite que a antena cubra toda a faixa de HF com perda mínima (aproximadamente 0,28 dB).

Passo a Passo de Montagem da Rádio Escuta Antena de Loop Passiva

Seguindo estas etapas, você terá sua antena pronta em poucas horas:

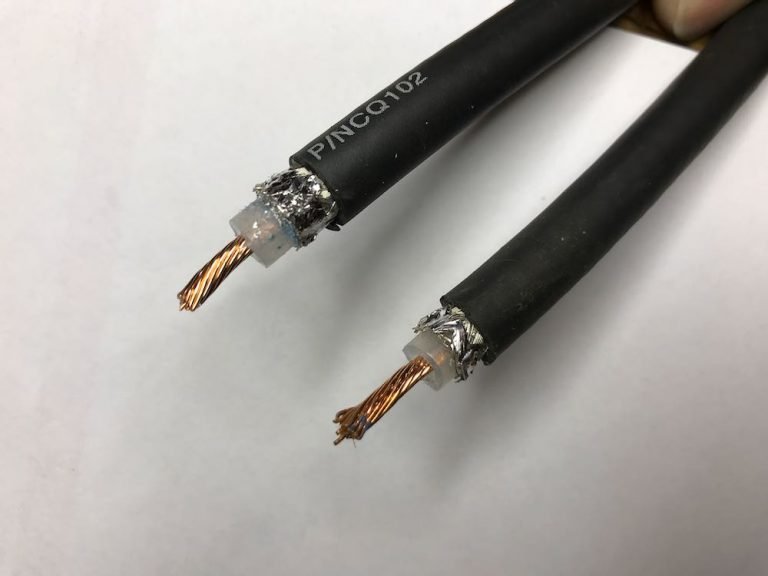

1. Preparação do Cabo

Descasque as extremidades do cabo coaxial, expondo o condutor central e a malha de blindagem. Marque o meio do cabo com fita isolante para referência.

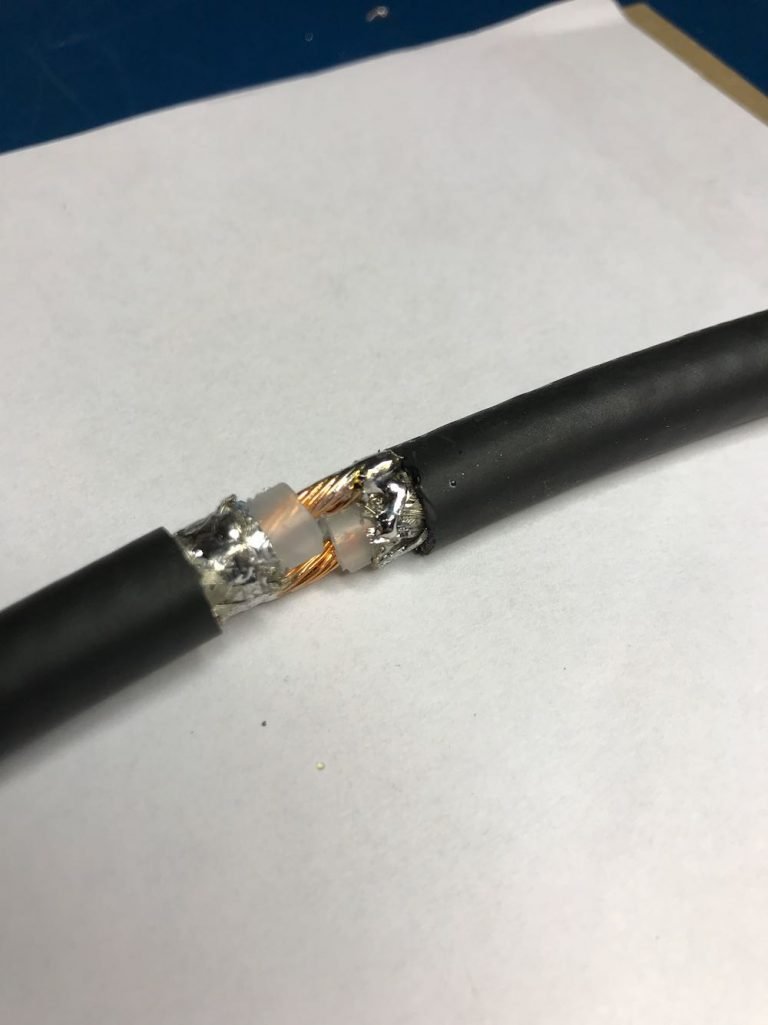

2. Preparar o Ponto de Conexão do Balun

No meio do cabo:

• Retire parte da capa externa.
• Afaste a malha de blindagem.
• Exponha o condutor central, criando um pequeno espaço para soldar os fios do balun.

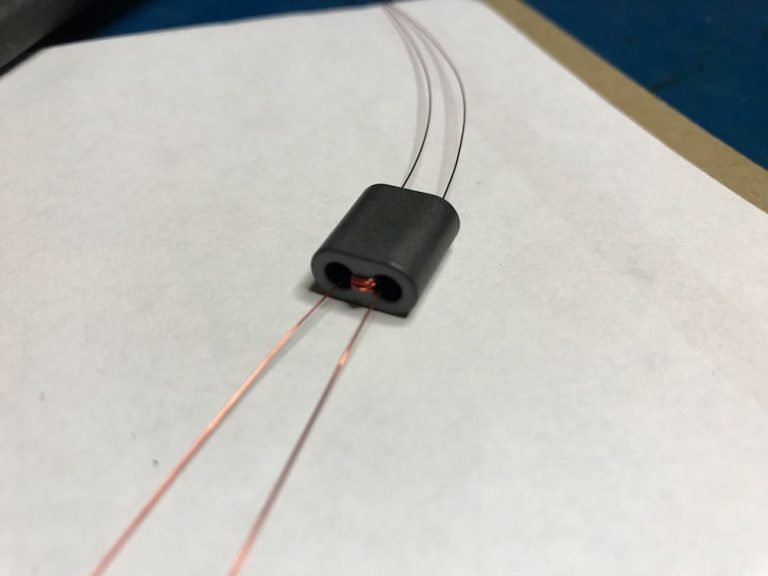

3. Montagem do Balun 1:1

• Utilize o núcleo BN-73-302.
• Enrole 4 voltas de fio esmaltado em cada lado do núcleo (total: 8 voltas).
• Se não tiver núcleo binocular, é possível reaproveitar núcleos de cabos antigos.

4. Conectar Balun à Linha de Alimentação

• Use um cabo pigtail com conector BNC ou outro de sua preferência.
• Solde o condutor central e a malha em um lado do balun.
• Proteja a solda com tubo termo retrátil ou PVC.

Dica: para antena sem pré-amplificador, mantenha o comprimento da linha de alimentação abaixo de 10 metros para reduzir perda e capacitância parasita.

5. Conectar Balun ao Loop Coaxial

• Solde o balun às extremidades do cabo do loop, garantindo contato firme.
• Conecte o fio terra do conector à blindagem do loop no lado primário do balun para máxima rejeição de ruído.

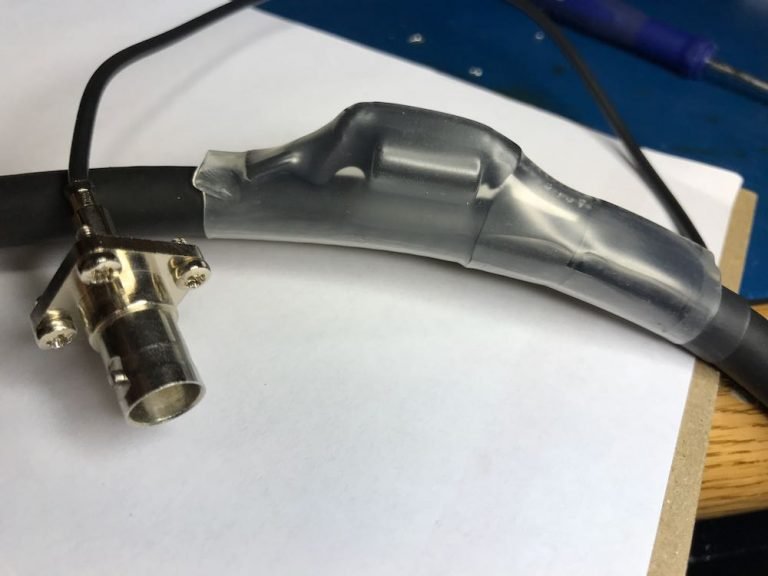

6. Reforço da Estrutura

• Cubra a junção com tubo termo retrátil ou caixa de proteção.
• Isso garante durabilidade e protege a antena durante manuseio e transporte.

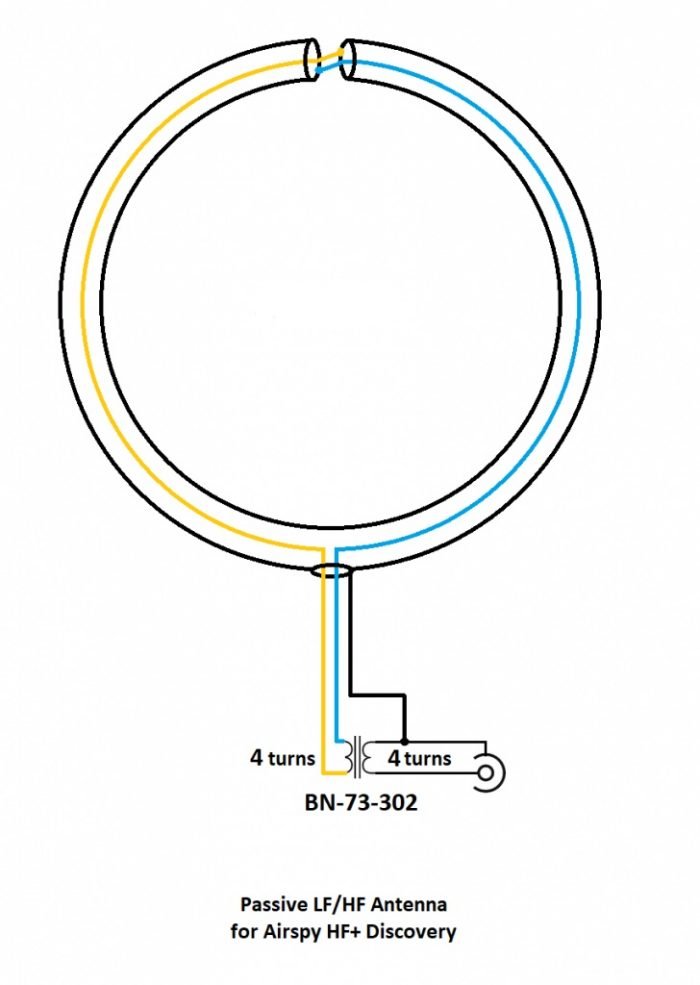

7. Soldar e Proteger o Ponto de Cruzamento

• O ponto de cruzamento conecta o condutor central de uma extremidade à malha da outra e vice-versa.
• Passe o tubo termo retrátil antes de soldar.
• Faça uma solda firme e resistente.

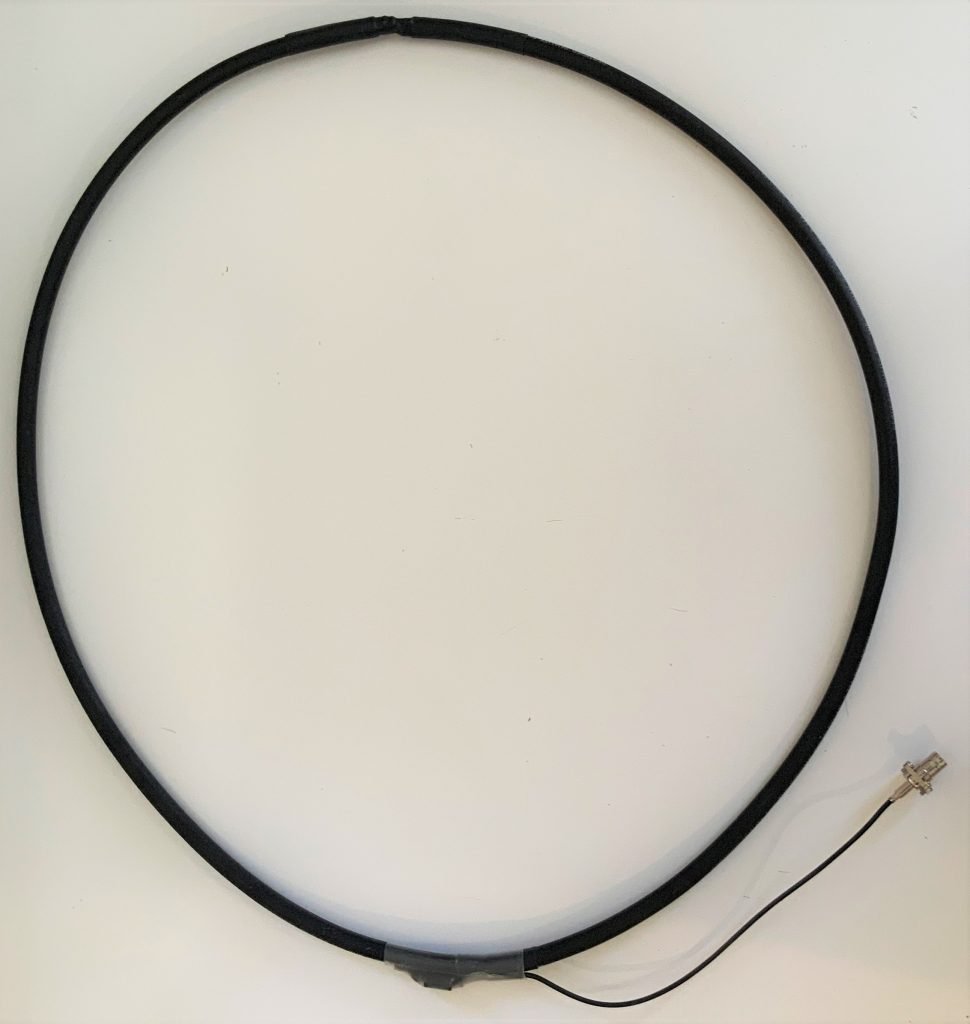

Pronto! Sua Rádio Escuta Antena de Loop Passiva está completa e pronta para uso. Dependendo do cabo, você pode usar suportes ou linha de pesca para manter o formato circular.

Ajustes e Dicas Avançadas

• Para VLF, LW e MW, experimente núcleos diferentes ou ajuste o número de voltas, mas isso pode impactar as faixas de HF.
• Experimente diferentes posicionamentos do loop para reduzir interferências locais, como roteadores Wi-Fi e lâmpadas fluorescentes.
• A antena funciona bem com SDRs portáteis, permitindo DXing e recepção de sinais de rádio distantes com excelente clareza.

Importante: a paciência é essencial! Uma montagem calma garante desempenho superior.

Conclusão

Construir sua Rádio Escuta Antena de Loop Passiva é uma excelente forma de aprender sobre antenas, experimentação em rádio escuta e DXing. Além disso, é um projeto divertido e educativo, que une teoria e prática, desde iniciantes até operadores avançados.

Esta antena oferece:

• Excelente rejeição de ruído.
• Portabilidade e facilidade de construção.
• Compatibilidade com uma ampla variedade de receptores e SDRs.

Se você prefere praticidade, pode adquirir a versão comercial da Airspy, mas montar a sua própria antena NCPL é recompensador e personalizável, permitindo ajustes para melhorar desempenho conforme suas necessidades.
