Guia Completo: Resistores – Fundamentos e Aplicações Práticas

O Fascinante Mundo dos Resistores

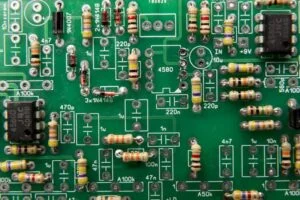

Ah, os resistores! Se você já deu uma espiada no interior de qualquer dispositivo eletrônico, provavelmente já se deparou com esses pequenos componentes. Para os entusiastas da eletrônica, os resistores são como os tijolos em uma construção – fundamentais, versáteis e absolutamente indispensáveis. Eles são o coração pulsante de muitos circuitos, controlando o fluxo de corrente elétrica e garantindo que tudo funcione harmoniosamente.

Por que Resistores são tão Cruciais?

Imagine tentar controlar a água que flui por um tubo apenas com as mãos. Seria um desafio, certo? Os resistores fazem algo semelhante, mas com corrente elétrica. Eles “resistem” ao fluxo de eletricidade, permitindo que os engenheiros e entusiastas da eletrônica tenham um controle preciso sobre quanto de corrente passa por um circuito. Este controle é vital, especialmente quando se trata de proteger componentes mais delicados que podem ser danificados por correntes excessivas.

Diversidade e Aplicações

Existem diversos tipos de resistores, cada um com suas especificidades e aplicações. Desde os minúsculos resistores SMD (que você precisa de uma lupa para ver corretamente) até os robustos resistores de fio, cada tipo tem um papel a desempenhar. Além disso, os símbolos associados aos resistores são uma linguagem universal em esquemas eletrônicos, permitindo que profissionais de todo o mundo colaborem e compartilhem suas criações.

Junte-se a Nós Nesta Jornada

Então, se você é novo no mundo da eletrônica ou simplesmente quer aprofundar seus conhecimentos sobre resistores, está no lugar certo! Neste guia, mergulharemos profundamente nos diferentes tipos de resistores, explorando seus símbolos, características e, claro, as inúmeras aplicações em que são usados. Pegue sua placa de circuito e seu ferro de solda, e vamos embarcar juntos nesta aventura eletrônica!

O que é um Resistor?


O Guardião da Corrente Elétrica

Ao adentrar o mundo da eletrônica, um dos primeiros componentes com os quais nos deparamos é o resistor. Em sua essência, um resistor é como um guarda de trânsito para a corrente elétrica, controlando e direcionando o fluxo de elétrons. Ele funciona como um obstáculo, oferecendo uma certa resistência que “freia” a passagem da corrente elétrica, garantindo que ela não se torne excessiva e danifique outros componentes.



Princípio Básico de Funcionamento

Os resistores são feitos de materiais que não são perfeitamente condutores, como certos tipos de metal ou carbono. Esses materiais permitem que a corrente flua, mas não de forma totalmente livre. O nível de resistência de um resistor é medido em ohms (Ω) e pode variar amplamente, desde frações de ohms até vários megaohms. Esse valor determina o quanto o resistor vai “resistir” à passagem de corrente.

O Equilíbrio Delicado

A beleza do resistor está em sua simplicidade e, ao mesmo tempo, em sua importância fundamental. Sem resistores, seria extremamente desafiador criar circuitos equilibrados e estáveis. Eles ajudam a distribuir a corrente de forma adequada, protegem componentes sensíveis e possibilitam a criação de circuitos mais complexos e funcionais.

Tipos de Resistores


Diversidade na Resistência

No vasto universo da eletrônica, os resistores não são “um tamanho serve para todos”. Existem diversos tipos, cada um projetado para atender a necessidades específicas. Seja em um smartphone ou em um amplificador de alta potência, há um tipo de resistor adequado para cada aplicação.

Resistor de Filme de Metal

O resistor de filme metálico é como o atleta olímpico dos resistores. Ele é construído depositando-se um filme metálico ultrafino sobre um substrato isolante. Este design garante uma precisão notável e uma estabilidade térmica exemplar. Eles são frequentemente usados em aplicações que requerem alta precisão e confiabilidade.

Resistor de Filme de Carbono

Já o resistor de filme de carbono é o trabalhador diário da eletrônica. Embora não seja tão preciso quanto o de filme metálico, ele é confiável e econômico. A sua construção envolve a deposição de um filme de carbono, resultando em um componente amplamente utilizado em uma variedade de dispositivos eletrônicos de consumo.

Resistor de Fio

O resistor de fio é o “peso pesado” do grupo. Ele é robusto e feito para lidar com altas potências. Fabricado enrolando um fio resistivo, como o níquel-cromo, em torno de um núcleo isolante, ele é comumente encontrado em aplicações industriais e em equipamentos que demandam uma grande quantidade de energia.

Variedade Adicional

Além dos mencionados, há uma série de outros resistores especializados, como os resistores SMD, que são extremamente pequenos e adequados para montagem em superfície, e os resistores de cerâmica, que oferecem propriedades distintas. A diversidade é vasta, garantindo que haja um resistor perfeito para cada necessidade.

Símbolos de Resistores


Linguagem Universal da Eletrônica

Em eletrônica, assim como em qualquer outra disciplina, a comunicação clara é crucial. Os símbolos são uma forma de transmitir informações de maneira concisa e universal. E quando falamos de resistores, esses símbolos desempenham um papel fundamental na compreensão e no design de circuitos.

Símbolo Padrão

O símbolo padrão de um resistor é facilmente reconhecível: uma série de ziguezagues que se assemelham a uma estrada montanhosa. Este símbolo é amplamente aceito e utilizado em esquemas eletrônicos ao redor do mundo. Ele serve como uma representação visual do papel do resistor: criar resistência e “ondulações” no fluxo de corrente elétrica.

Variações Regionais

No entanto, a universalidade tem suas exceções. Em algumas regiões, particularmente em partes da Europa, o resistor é representado de forma diferente. Em vez do familiar ziguezague, um retângulo simples é usado para denotar um resistor. Embora seja diferente, a intenção é a mesma: indicar a presença de um componente que oferece resistência ao fluxo de corrente.

Importância dos Símbolos

Entender e reconhecer esses símbolos é fundamental para qualquer pessoa que trabalhe com eletrônica. Eles são a linguagem com a qual os circuitos são escritos e lidos. Seja você um engenheiro experiente ou um hobbista entusiasmado, familiarizar-se com esses símbolos é um passo essencial para navegar com sucesso no mundo eletrônico.

Aplicações dos Resistores


O Versátil Mundo dos Resistores

A beleza dos resistores reside não apenas em sua simplicidade, mas também em sua versatilidade. Eles desempenham papéis fundamentais em uma variedade impressionante de aplicações, garantindo que nossos dispositivos funcionem de forma eficiente e segura.

Divisores de Tensão

Começando com os divisores de tensão. Imagine querer distribuir a energia elétrica de maneira uniforme em diferentes seções de um circuito. Os resistores, nesse contexto, atuam como “distribuidores”, assegurando que diferentes partes do circuito recebam a tensão adequada. Eles são os maestros, orquestrando a distribuição equilibrada de energia.

Proteção de Componentes

Alguns componentes eletrônicos são sensíveis e podem ser danificados por correntes excessivas. Aqui, os resistores desempenham o papel de guardiões protetores. Eles são comumente usados para proteger componentes como LEDs, assegurando que apenas a quantidade certa de corrente os alcance, evitando danos.

Aplicações em Eletrônica de Consumo

Os resistores são os heróis não reconhecidos da eletrônica de consumo. De telefones celulares a televisões, de rádios a refrigeradores, você encontrará resistores trabalhando silenciosamente nos bastidores. Eles ajudam a regular a corrente, otimizam o consumo de energia e garantem o funcionamento suave de nossos dispositivos.

Outras Aplicações Notáveis

Mas isso não é tudo! Os resistores também são fundamentais na regulação de corrente em fontes de alimentação, garantindo que nossos dispositivos recebam uma alimentação estável. Eles também são cruciais na filtragem em circuitos de áudio, ajudando a produzir o som claro e nítido que apreciamos em nossos sistemas de som e fones de ouvido.

Conclusão


O Coração Silencioso da Eletrônica

Em nossa jornada pelo mundo da eletrônica, descobrimos que os resistores são, de muitas maneiras, o coração silencioso que mantém tudo funcionando. Eles podem não ser os componentes mais chamativos ou os mais caros, mas sua importância é inegável.

Conhecimento é Poder

Para os aspirantes a engenheiros eletrônicos, estudantes ou simplesmente entusiastas, ter uma compreensão sólida dos resistores é um passo fundamental. Saber como eles funcionam, reconhecer seus símbolos e entender suas aplicações amplia nosso arsenal de conhecimento e nos prepara para enfrentar desafios mais complexos no campo da eletrônica.

Obrigado por Acompanhar!

Esperamos sinceramente que este guia tenha sido informativo e enriquecedor. Que ele sirva como um trampolim para futuras explorações e inovações na área. A eletrônica é um campo vasto e em constante evolução, e os resistores continuarão a desempenhar um papel fundamental em sua trajetória.
