Em diversas estações de rádio, surge uma dúvida recorrente: por que o ROE aumenta com o aumento de potência?.
Quando transmitimos com baixa potência, o sistema parece perfeito. A Relação de Ondas Estacionárias (ROE) está estável e o transmissor opera sem reflexões perceptíveis. No entanto, basta elevar a potência para o medidor indicar um aumento inesperado.
Esse fenômeno, embora comum, é muitas vezes mal interpretado. Neste artigo do Antena Ativa, vamos explicar as razões técnicas e físicas que fazem com que a ROE varie com a potência, além de dicas práticas para diagnóstico e correção.
O que é ROE e por que ela é importante?
A ROE (Relação de Ondas Estacionárias) é a forma de medir quanto da energia transmitida pelo rádio é realmente irradiada pela antena.
Quando o sistema está perfeitamente ajustado, a energia flui de maneira eficiente, sem reflexões.
Mas se houver descasamento de impedância entre o transmissor, o cabo coaxial e a antena, parte da energia é refletida, formando ondas estacionárias. Esse reflexo reduz o rendimento da transmissão e pode até danificar o equipamento em casos extremos.
Em resumo:
- ROE próxima de 1:1 → sistema eficiente.
- ROE acima de 2:1 → indica problema de adaptação.
A pergunta é: por que essa relação muda quando aumentamos a potência?
A teoria: a impedância deveria ser constante
Do ponto de vista teórico, a impedância de um sistema de RF não depende da potência.
Em condições ideais, a ROE permaneceria igual com 5 watts ou 100 watts, desde que todos os componentes mantivessem seus valores elétricos estáveis.
A impedância é uma combinação de resistência, capacitância e indutância — grandezas passivas que, em princípio, não variam com a potência.
Por isso, quando o operador nota que a ROE aumenta com o aumento de potência, o problema quase sempre está em efeitos físicos que ocorrem apenas quando o sistema é submetido a maior tensão ou corrente.
A prática: efeitos que aparecem com potência alta
Na prática, as coisas são diferentes.
Quando a potência de transmissão sobe, o sistema passa a lidar com campos elétricos e magnéticos mais intensos, aquecimento e até descargas microscópicas em pontos frágeis.
Esses efeitos provocam pequenas alterações na impedância — suficientes para fazer a ROE subir.
A seguir, listamos os principais fatores que explicam por que o ROE aumenta com o aumento de potência.
1. Conectores e contatos imperfeitos
Conectores oxidados, frouxos ou com soldas antigas são causas clássicas de variação de ROE com potência.
Com potência baixa, a energia é insuficiente para gerar falhas perceptíveis.
Mas, quando a tensão de RF aumenta, surgem microarcos elétricos e aquecimento localizado, alterando a impedância e provocando reflexões.
💡 Dica: use conectores de boa qualidade, limpe periodicamente os contatos e evite cabos com adaptadores em série.
2. Baluns, traps e bobinas afetados pelo calor
O aquecimento dos componentes de antena também pode causar o aumento da ROE.
Quando o balun, uma bobina ou uma armadilha (trap) aquece, seus valores de indutância e capacitância mudam levemente.
Essa variação desloca a frequência de ressonância, e a ROE aumenta gradualmente com a potência.
Isso é comum em antenas multibanda ou em sistemas de sintonia manual.

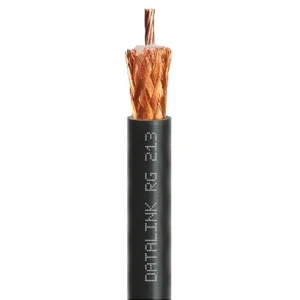

3. Cabo coaxial com umidade ou defeitos internos
Outro fator frequente é o cabo coaxial danificado.
A entrada de umidade, fissuras no dielétrico ou envelhecimento do material alteram as propriedades do cabo, que passa a reagir de forma diferente à alta potência.
Com isso, a ROE medida aumenta apenas quando transmitimos com mais energia, enganando o operador.
💡 Use cabos com vedação UV, mantenha as conexões protegidas e teste periodicamente com analisador de antenas.
4. Correntes parasitas em estruturas próximas
Quando aumentamos a potência, o campo eletromagnético da antena se torna mais forte e pode induzir correntes parasitas em estruturas metálicas próximas — mastros, telhados, cabos de suporte, corrimões e até a carcaça do próprio rádio.
Essas correntes mudam a distribuição do campo de RF, afetando o ponto de adaptação e fazendo a ROE variar.
🔍 Esse efeito é mais evidente em antenas instaladas em locais com muitas estruturas metálicas ou próximas a paredes condutoras.
5. Medidores de ROE com erro de leitura
Nem sempre o problema é real.
Em muitos casos, o aumento aparente da ROE vem do medidor de ondas estacionárias.
Instrumentos simples, especialmente os embutidos no equipamento, não têm resposta linear e podem apresentar erro quando operam próximo da potência máxima.
Por isso, é essencial comparar a leitura com um analisador de antenas ou um NanoVNA, que medem diretamente a impedância sem depender da potência aplicada.
Diagnóstico: como testar corretamente
Se você quer descobrir por que o ROE aumenta com o aumento de potência em seu sistema, siga este checklist:
- Verifique todos os conectores — limpe e reaprenda as soldas, se necessário.
- Compare leituras em diferentes potências — 5 W, 50 W e 100 W.
- Observe o comportamento térmico — se a ROE sobe após alguns segundos, o problema é aquecimento.
- Avalie o cabo coaxial — troque temporariamente por outro para eliminar suspeitas.
- Teste o balun e os traps — aquecimento excessivo indica saturação.
- Utilize instrumentos confiáveis — o analisador de antenas é seu melhor aliado.
Esses passos ajudam a diferenciar entre variação real de impedância e erro de medição.
Linearidade e estabilidade: a chave da resposta
Um sistema ideal manteria a ROE constante independentemente da potência.
Mas, como sabemos, nenhum sistema real é perfeitamente linear.
Com o aumento da potência, surgem efeitos de saturação, aquecimento e não linearidades em componentes e materiais.
Portanto, o aumento da ROE com potência é apenas o reflexo da não linearidade física do sistema.
Identificar e corrigir essa falha é fundamental para manter alta eficiência e segurança no transmissor.
Como evitar o aumento da ROE com potência
Para garantir estabilidade em qualquer nível de transmissão:

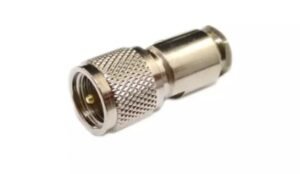

- Utilize conectores de qualidade profissional (como PL-259 de prata ou Teflon).
- Mantenha baluns e cabos protegidos da umidade.
- Evite antenas expostas diretamente ao calor intenso sem proteção UV.
- Faça testes de ROE com instrumentos calibrados.
- Monitore periodicamente a impedância e as perdas no sistema.
Essas práticas simples aumentam a confiabilidade e impedem o aumento da ROE com o aumento de potência.
Conclusão
Agora você já sabe por que o ROE aumenta com o aumento de potência: o problema quase nunca é “mistério” ou “mágica”.
Na verdade, ele surge de efeitos físicos e térmicos, contatos imperfeitos ou instrumentos imprecisos.
ideia do Texto CX3VB – Jose Maria.
Referências Bibliográficas
- ARRL Handbook for Radio Communications 2024 – American Radio Relay League (ARRL).
Seção sobre Antenna Systems e Transmission Lines.
ISBN: 978-1625951795. - Orr, William I. – “The Radio Handbook” (23ª edição). Howard W. Sams & Co., Indianapolis, 1997.
Capítulo sobre SWR, Impedance Matching e RF Power Transmission. - RSGB Radio Communication Handbook (12ª edição) – Radio Society of Great Britain, 2023.
Referência completa sobre medição de ROE e comportamento de antenas sob diferentes níveis de potência. - Kraus, John D. – “Antennas” (3rd Edition). McGraw-Hill, 2002.
Obra clássica sobre teoria de antenas, reflexão de potência e ondas estacionárias. - Pozar, David M. – “Microwave Engineering” (4th Edition). Wiley, 2011.
Capítulo 2: Transmission Line Theory – inclui explicações matemáticas sobre SWR, perda e potência refletida. - Reed, Charles – “Transmission Lines and Matching Networks for RF Systems”, IEEE Press, 2018.
Artigo técnico sobre efeitos térmicos e variações de impedância em linhas coaxiais sob alta potência. - Instituto Nacional de Telecomunicações (INATEL) – Notas Técnicas de RF e Antenas.
Publicações educacionais sobre propagação, impedância e comportamento de antenas em diferentes potências.
Disponível em: https://inatel.br - Walt Maxwell, W2DU – “Reflections III: Transmission Lines and Antennas”, CQ Communications, 2001.
Referência consagrada sobre ondas estacionárias, perdas e comportamento não linear em sistemas de RF.
