Yagi-Uda: A Revolução das Antenas Direcionais no Século XXI

Um Salto Tecnológico que Mudou para Sempre as Comunicações Remotas

A história da tecnologia de rádio é marcada por inovações transformadoras que revolucionaram a maneira como nos comunicamos nos últimos cem anos. Entre essas revoluções significativas, destaca-se a criação de um tipo especial de antena que permanece relevante e indispensável até hoje: a Antena Yagi-Uda. Esse sistema sofisticado de irradiação electromagnética não apenas revolucionou as telecomunicações globais, mas continua sendo absolutamente fundamental para operadores de rádio ao redor do planeta.

Quando cientistas e engenheiros exploram o espectro eletromagnético, descobrem que determinadas geometrias específicas de condutores conseguem focar energia de forma extraordinariamente eficiente. Esta configuração engenhosa permite transmitir e receber sinais com precisão e potência incomparáveis quando comparadas a estruturas omnidirecionais convencionais.

Entendendo os Fundamentos da Yagi-Uda

Quando falamos sobre antenas em geral, estamos abordando dispositivos que convertem energia electromagnética em sinais de rádio transmissíveis ou vice-versa, recebendo sinais e convertendo-os em energia útil. A Yagi distingue-se pela sua capacidade única de focar essa energia em uma direção específica e bem definida, diferentemente de muitos outros modelos que irradiam energia em múltiplas direções indiscriminadamente. Essa característica direcional é precisamente o que a torna tão especial e desejada entre radioamadores profissionais e amadores dedicados.

O array Yagi oferece ganho significativo e mensurável em comparação com o simples dipolo, podendo alcançar valores impressionantes entre 8 e 15 dBi conforme o número de elementos incorporados ao design. Esse ganho não é apenas teórico ou acadêmico: significa que você conseguirá comunicações a distâncias muito maiores com a mesma potência de transmissão, oferecendo vantagens práticas comprovadas em operações reais.

O Princípio Físico por Trás da Yagi-Uda

O sistema Antena Yagi-Uda funciona através de um fenômeno fascinante chamado interferência eletromagnética controlada. Quando ondas eletromagnéticas encontram dois ou mais elementos condutores posicionados próximos uns dos outros, elas interagem de formas muito específicas e previsíveis. Se as ondas chegarem aos elementos com a mesma fase, elas se amplificam mutuamente criando interferência construtiva. Se chegarem com fases opostas, elas se cancelam gerando interferência destrutiva.

A estrutura engenhosa aproveita justamente esse princípio fundamental da física ondulatória. Os diferentes elementos que a compõem são espaçados e dimensionados de forma precisa para criar um padrão de irradiação onde as ondas se amplificam apenas na direção desejada e se cancelam nas demais. É uma elegância genuína de engenharia que converte princípios abstratos da física ondulatória em ganho prático e mensurado em decibéis reais.

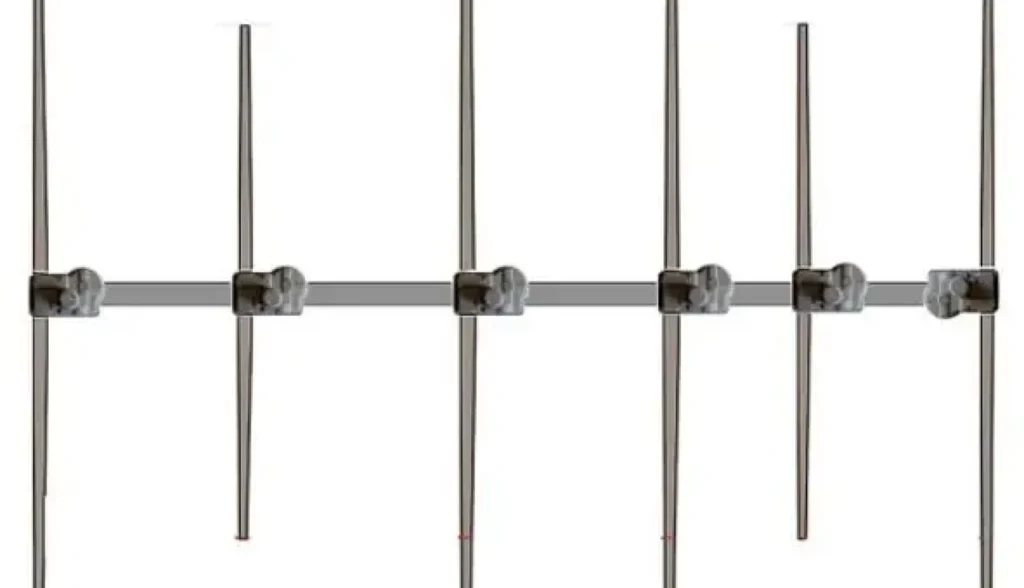

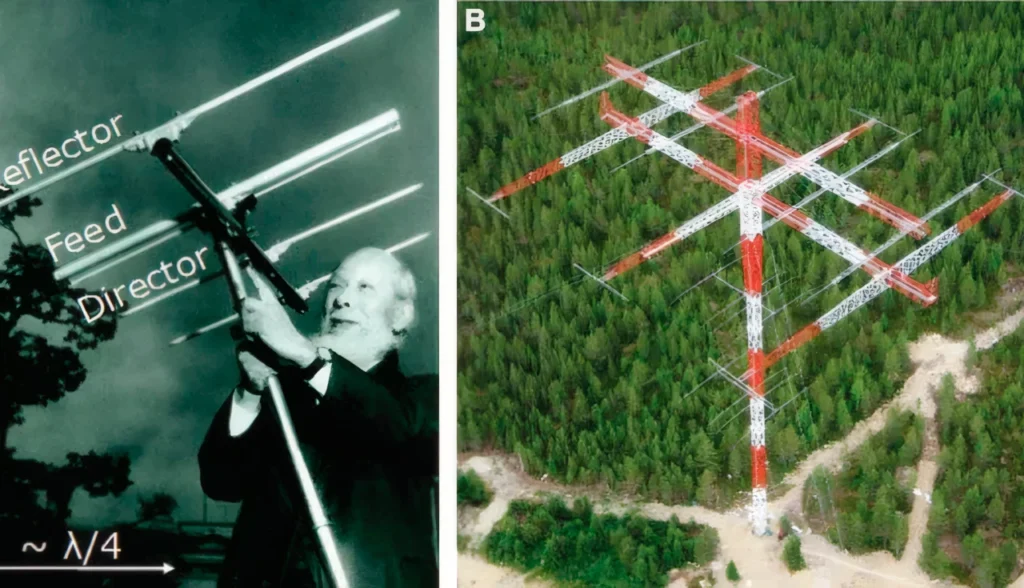

Desvendando os Componentes de uma Antena Yagi-Uda

O Elemento Radiador: Coração Pulsante da Antena

Também conhecido como elemento alimentado na terminologia técnica de engenheiros, ele é o responsável direto pela transmissão ou recepção efetiva de sinais de rádio. Geralmente formado por um dipolo de meia onda dimensionado apropriadamente, esse componente central recebe a energia do transmissor ou a entrega de forma controlada ao receptor. Sua geometria específica e posicionamento precisam determinar a impedância de entrada da estrutura inteira, que tipicamente varia entre 50 e 75 ohms, padrão reconhecido e utilizado internacionalmente.

Este elemento central é literalmente onde o cabo coaxial se conecta, fazendo a ponte crítica entre equipamento eletrônico e o espaço livre do ambiente. Sua eficiência operacional é absolutamente crítica para o funcionamento adequado da estrutura completa, pois qualquer ineficiência aqui se propaga por toda a antena com consequências mensuráveis no desempenho geral do sistema de irradiação.

O Refletor: O Guardião da Direcionalidade

Posicionado estrategicamente atrás do elemento radiador principal, o refletor atua efetivamente como um espelho eletromagnético sofisticado. Com comprimento ligeiramente superior ao do elemento alimentado, ele reflete as ondas para frente, concentrando a energia na direção de propagação desejada com precisão. Essa reflexão controlada é absolutamente essencial para o ganho significativo que a Antena Yagi-Uda oferece no seu padrão de irradiação bem definido.

A eficiência operacional do refletor é diretamente dependente de sua proximidade relativa com o elemento radiador. Espaçamento inadequado pode resultar em perda de ganho aproveitável e mudanças indesejáveis no padrão de irradiação comprometeendo objetivos operacionais. Ajustes milimétricos cuidadosos podem significar diferença notável entre uma antena Yagi com desempenho ótimo e outra que funciona apenas de forma mediocre.

Os Diretores: Maestros da Precisão Direcional

À frente do elemento radiador encontram-se os chamados diretores, componentes cruciais para desempenho otimizado. Cada diretor tem comprimento progressivamente menor que o anterior e age como um direcionador sofisticado de feixes de energia. Quanto mais diretores uma Antena Yagi-Uda incorpora em seu design, maior sua capacidade comprovada de concentração do sinal de rádio, aumentando tanto o ganho mensurável quanto a precisão direcional alcançável. Uma Yagi com múltiplos diretores cria um feixe tão estreito quanto poderoso, absolutamente ideal para operações exigentes e competitivas.

Em uma antena tipo Yagi com cinco diretores bem dimensionados, o ganho adicional por cada diretor novo incorporado é tipicamente entre 0.5 e 1.5 dB dependendo do projeto específico utilizado. Entretanto, adições excessivas de diretores começam a apresentar retornos decrescentes significativos, onde o tamanho físico e complexidade construtiva aumentam sem ganho proporcional em desempenho.

Especificações Técnicas Essenciais

Ganho Mensurável e Padrão de Irradiação

O ganho de uma Antena Yagi-Uda é tipicamente medido em dBi (decibéis isotropicamente) para comparação padronizada. Uma Yagi simples com poucos elementos pode oferecer ganho prático entre 8 e 10 dBi, enquanto modelos sofisticados com muitos diretores podem ultrapassar 15 dBi de ganho efetivo. Esse ganho mensurável significa que o sistema é literalmente capaz de focar energia eletromagnética com eficiência notável comparável a estruturas profissionais muito mais complexas.

O padrão de irradiação (radiation pattern em inglês) dessa Antena Yagi-Uda é altamente direcional conforme projetado, com um lobo principal bem definido e estreito na direção de máxima irradiação e lóbulos secundários menores nas demais direções circundantes. Essa característica específica a torna absolutamente perfeita para comunicações de longo alcance onde interferências indesejadas devem ser minimizadas ao extremo.

Largura de Feixe (Beamwidth) Controlada

A Antena Yagi-Uda possui uma largura de feixe tipicamente entre 20 e 40 graus, dependendo especificamente da quantidade de elementos incorporados e do design específico utilizado. Essa medida crítica indica o ângulo dentro do qual o sinal permanece forte e utilizável para comunicação prática. Fora dessa zona angular definida, a intensidade do sinal cai rapidamente e significativamente, oferecendo excelente seletividade em ambientes congestionados por transmissões múltiplas.

Essa precisão angular bem definida torna este tipo de antena a escolha preferida em radioorientação competitiva, comunicações precisas com satélites e operações DX onde cada decibel contribui significativamente para sucesso operacional. Radioamadores profissionais frequentemente utilizam dispositivos rotorizados sofisticados para ajustar dinamicamente o apontamento conforme necessário durante operação contínua.

Impedância Padronizada e Adaptação

A Antena Yagi-Uda deve ser adaptada corretamente ao transmissor ou receptor para máxima eficiência operacional. Sua impedância nominal geralmente fica em 50 ohms, o padrão internacional reconhecido da maioria dos equipamentos de rádio amador contemporâneos. Cabos coaxiais de 50 ohms conectam perfeitamente à antena, minimizando perdas de energia que degradariam significativamente o desempenho geral alcançável.

Um medidor de SWR (razão de onda estacionária) revela quantitativamente quanto da energia é efetivamente irradiada versus refletida de volta para o transmissor. Uma Antena Yagi-Uda bem ajustada apresenta SWR inferior a 1.5:1, indicando acasalamento excelente com a linha de transmissão coaxial.

A Yagi-Uda no Contexto Prático do Radioamadorismo Moderno

Operações de DX: Alcanços Impressionantes e Internacionais

Radioamadores dedicados a operações DX (distant exchange – comunicações a longa distância) encontram na Antena Yagi-Uda uma aliada incomparável para seus objetivos ambiciosos de contatos globais. Com potências transmitidas modestas e moderadas, operadores conseguem realizar contatos intercontinentais regulares, algo que seria impossível com antenas omnidirecionais convencionais e comuns. A direcionalidade extrema inerente a este sistema permite que a energia transmitida seja concentrada precisamente no ponto de destino geográfico desejado.

Muitos recordes mundiais documentados de comunicação com baixa potência (QRP) foram alcançados utilizando antenas tipo Yagi bem projetadas e otimizadas. A combinação de ganho direcional apreciável com técnicas modernas de modulação digital permite feitos impressionantes de engenharia e perseverança radioamadora dedicada ao longo de décadas.

Comunicação Prática via Satélite

O uso prático da Antena Yagi-Uda em operações de satélite é absolutamente fundamental e praticamente mandatório para qualidade de comunicação aceitável. Satélites amadores como AMSAT, estações de sensoriamento como NOAA e até a Estação Espacial Internacional (ISS) são regularmente rastreados e contatados através de Yagis especialmente projetadas para aplicação espacial. Essas antenas, frequentemente com polarização cruzada sofisticada, permitem comunicações simultâneas em duas polarizações diferentes.

Operadores de satélite frequentemente utilizam duas Antenas Yagi-Uda separadas, uma dedicada à transmissão e outra à recepção, oferecendo máxima eficiência operacional. Essa configuração dupla, embora mais complexa e cara, resulta em contatos mais confiáveis e qualidade superior de áudio transmitido através das ondas.

Repetidoras Distantes e Acesso Local

Muitos radioamadores em cidades geograficamente distantes utilizam a Antena Yagi-Uda especificamente para acessar repetidoras de banda repetida. A direcionalidade focada e definida permite atingir equipamentos a dezenas de quilômetros, superando efetivamente obstáculos urbanos que bloqueariam antenas menos direcionais. Em ambientes de montanha ou com relevo acidentado, esta estrutura de irradiação frequentemente é a diferença crítica entre comunicação viável e silêncio frustrante.

Construção Prática: Do Projeto Teórico à Realidade Tangível

Seleção Estratégica de Materiais e Ferramentas

A construção caseira de uma Antena Yagi-Uda é inteiramente viável e empolgante para quem possui habilidades práticas básicas com ferramentas convencionais. Os materiais necessários para construção incluem tubos de alumínio (para os elementos e para o boom estrutural), conectores de RF apropriados, cabos coaxiais de qualidade testada e ferragens básicas em aço inoxidável resistente. Ferramentas simples como serra, furadeira portátil e chave inglesa são suficientes para maioria dos projetos práticos realistas.

A escolha deliberada de materiais adequados é absolutamente crucial para resultados satisfatórios. Alumínio oferece excelente relação resistência-peso, enquanto cobre proporciona maior condutividade elétrica. Para iniciantes, alumínio é recomendado pela facilidade de trabalho prático e custo acessível em comparação com cobre puro.

Projeto Cuidadoso e Dimensionamento Preciso

O primeiro passo crítico é calcular as dimensões exatas dos elementos baseado precisamente na frequência de operação desejada. Para uma Antena Yagi-Uda na banda de 2 metros (145 MHz), o elemento radiador tem aproximadamente 1 metro de comprimento total. O refletor é ligeiramente mais longo, enquanto os diretores diminuem progressivamente em tamanho de acordo com fórmulas matemáticas específicas derivadas de teoria eletromagnética.

Software especializado ou calculadoras online facilitam esse processo de design computacional. Compreender os cálculos fundamentais enriquece o aprendizado prático sobre antenas direcionais e sua física subjacente.

Construção Estrutural do Boom

O boom (estrutura suporte principal) deve ser rígido o suficiente para manter os elementos perfeitamente alinhados mesmo com ventos fortes e variações significativas de temperatura ambiental. Tubos de alumínio de 1 a 2 polegadas de diâmetro são ideais, oferecendo resistência estrutural sem peso excessivo que exigiria torre muito robusta e financeiramente cara.

Rigidez inadequada causa flexão indesejada sob vento, alterando indesejadamente o padrão de irradiação e reduzindo ganho operacional mensurável. Inspeções periódicas devem verificar alinhamento cuidadosamente, especialmente após tempestades ou períodos de vento intenso que possam deslocar elementos.

Montagem Precisa dos Elementos

Os elementos são fixados perpendicularmente ao boom, geralmente com abraçadeiras de nylon resistentes ou suportes de alumínio. O espaçamento exato entre elementos de uma Antena Yagi-Uda é crítico e deve ser mantido rigorosamente conforme especificação do projeto. Uma antena bem construída pode ter comprimento total de 2 a 4 metros, dependendo da quantidade de diretores incorporados.

Precisão na montagem é absolutamente vital para performance esperada. Elementos desalinhados causam deterioração de desempenho de forma não-linear, frequentemente resultando em ganho perdido muito maior que o esperado pela pequena discrepância geométrica inicial.

Comparação Prática com Arquiteturas Alternativas de Antenas

Dipolo de Meia Onda: A Simplicidade Clássica

O dipolo simples é notavelmente fácil de construir e oferece ganho flat (plano) em sua faixa de frequência designada. Porém, sua irradiação é omnidirecional, significando que energia é desperdiçada em todas as direções indiscriminadamente. A Antena Yagi-Uda, ao concentrar energia estrategicamente, oferece vantagem significativa em ganho efetivo, frequentemente 10 a 15 vezes superior em direção específica de interesse operacional.

Iniciantes frequentemente começam com dipolos simples para compreender conceitos básicos antes de avançar para arquiteturas mais sofisticadas como estruturas direcionais avançadas.

Antenas Verticais: Cobertura Ampla e Geral

As antenas verticais oferecem cobertura praticamente omnidirecional, sendo ideais para comunicações locais e de curto alcance. Não requerem alinhamento preciso e funcionam bem para uma estação base geral. Entretanto, sacrificam significativamente o ganho direcional que a Antena Yagi-Uda proporciona, tornando-as inadequadas para DX ou contatos distantes com potência reduzida.

Loop Magnético: Compacidade com Custo-Benefício

O loop magnético é extraordinariamente compacto e oferece alguma direcionalidade apreciável para seu tamanho reduzido. Para ambientes urbanos com espaço limitado, é uma escolha viável e prática. Entretanto, exige sintonia cuidadosa constante e oferece ganho inferior ao de estruturas direcionais tradicionais, além de apresentar impedância muito baixa que requer adaptação especial.

Antenas Planares Phased Array: Tecnologia Avançada

As modernas antenas phased array oferecem versatilidade superior, permitindo mudança eletrônica de feixe. São extremamente complexas, caras e reservadas para aplicações profissionais e militares especializadas. A Antena Yagi-Uda mantém relevância notável pela simplicidade construtiva, eficiência comprovada e excelente relação custo-benefício que nenhuma tecnologia alternativa consegue superar.

Otimização e Manutenção

Medição de Impedância com SWR

O medidor de ROE (SWR) é ferramenta indispensável para otimizar a Antena Yagi-Uda. A razão de onda estacionária (SWR) indica acasalamento com o transmissor. Um SWR de 1:1 é perfeito, mas valores até 1.5:1 são aceitáveis em operação prática. Ajustar a posição ou comprimento dos elementos pode reduzir significativamente o SWR.

Medições frequentes durante construção revelam quando a antena atinge ponto ótimo. Esse feedback contínuo é inestimável para aperfeiçoamento do projeto inicial.

Proteção Contra Intempéries

Uma Antena Yagi-Uda bem cuidada dura décadas, oferecendo desempenho consistente. Pintura anticorrosiva de qualidade, vedação de conectores e proteção contra umidade garantem longevidade. A oxidação de alumínio degradaria desempenho, então manutenção regular é essencial.

Inspeções semestrais identificam problemas incipientes antes que se tornem falhas graves.

Conclusão

A Antena Yagi-Uda permanece como uma das mais engenhosas soluções de engenharia elétrica jamais criadas pela humanidade. Sua combinação única de simplicidade construtiva, eficiência energética e poder direcional comprovado a torna indispensável para radioamadores, pesquisadores e profissionais de telecomunicações em todo o mundo. Desde projetos iniciantes até sistemas sofisticados com múltiplos diretores, rotorizadores motorizados complexos e acopladores de impedância especializados, ela oferece escalabilidade prática que poucos sistemas igualam.

Se você está descobrindo genuinamente o mundo apaixonante do rádio amador ou refinando operações já consolidadas há muitos anos, investir tempo genuíno para compreender, construir e otimizar uma Antena Yagi-Uda enriquecerá sua jornada radioamadora exponencialmente. A satisfação profunda de estabelecer um contato de longa distância utilizando uma antena que você mesmo construiu ou otimizou é uma experiência transcendental genuinamente parte do espírito que mantém o radioamadorismo vibrante e apaixonante através de décadas incontáveis.
