A banda de 11 metros

Muito conhecida entre operadores de PX (Faixa do Cidadão), sempre despertou interesse de radioamadores e entusiastas de comunicação via rádio. Uma das antenas mais populares para essa faixa é a antena bazooka, reconhecida por sua simplicidade de construção, boa eficiência e largura de banda relativamente ampla.

Entre as diversas antenas que podem ser utilizadas na faixa de 27 MHz, a bazooka se destaca porque utiliza cabo coaxial como parte ativa da antena, o que simplifica o projeto e oferece algumas vantagens interessantes em relação aos dipolos convencionais feitos apenas com fio.

Basicamente, a antena bazooka pode ser entendida como um dipolo de meia onda construído com cabo coaxial, no qual parte do cabo atua como elemento irradiante e outra parte funciona como stub de casamento de impedância. Esse arranjo ajuda a melhorar o comportamento da antena, permitindo uma operação mais estável e com menos ruído.

Uma das características que tornam esse tipo de antena bastante atraente é que, em muitos casos, não é necessário utilizar balun, pois o próprio arranjo do coaxial já contribui para reduzir correntes indesejadas na linha de alimentação.

Outro ponto positivo é a largura de banda relativamente generosa, permitindo operar em praticamente toda a faixa de 11 metros sem necessidade de ajustes constantes.

Além disso, a antena bazooka pode ser montada em diversas configurações, como:

• Horizontal
• Inclinado
• Vertical

Neste guia, vamos abordar especificamente uma versão vertical da antena bazooka para 27 MHz, ideal para quem deseja montar uma estação PX simples, eficiente e de baixo custo.

Nesta montagem vamos construir uma antena bazooka vertical para 27 MHz utilizando cabo RG-58 e um suporte simples, como uma vara de pesca de fibra ou um tubo não condutor de aproximadamente 5 a 7 metros. Esse tipo de estrutura é fácil de encontrar e permite instalar a antena de forma prática.

Ao longo deste artigo você aprenderá:

• O princípio de funcionamento da antena bazooka
• Os materiais necessários para construção
• Como calcular o comprimento correto para 27 MHz
• O passo a passo detalhado da montagem
• Como instalar a antena corretamente
• Como ajustar o SWR (ROE) para obter o melhor desempenho

Mesmo que você nunca tenha construído uma antena antes, este guia foi pensado para ser acessível e prático, permitindo que qualquer entusiasta monte sua própria antena com ferramentas básicas.

Materiais Necessários

Antes de iniciar a construção da antena, é importante reunir todos os materiais necessários. A boa notícia é que este projeto utiliza componentes relativamente simples e baratos.

A maioria dos itens pode ser encontrada em lojas de eletrônica, lojas de radioamadorismo ou até mesmo em ferragens e lojas de pesca.

Abaixo está a lista completa de materiais recomendados.

Cabo coaxial RG-58 (ou similar)

O componente principal da antena será o cabo coaxial RG-58, bastante comum em instalações de rádio.

Para esta montagem você precisará de aproximadamente:

• 8 a 9 metros de cabo RG-58

Esse comprimento inclui:

• Parte ativa da antena
• Stub interno
• Cabo de descida até o rádio
• Pequena sobra para ajustes finos

Outros cabos coaxiais também podem funcionar, mas o RG-58 é uma escolha bastante prática devido à flexibilidade e custo acessível.

Conector PL-259

O conector PL-259 será instalado na ponta do cabo que vai até o rádio.

Ele é o conector padrão utilizado em:

• Rádios PX
• Equipamentos de radioamador
• Medidores de SWR
• Amplificadores lineares

Certifique-se de ter também um ferro de solda e estanho de boa qualidade para fazer a montagem corretamente.

Suporte vertical (vara de pesca ou tubo de fibra)

A antena precisa de um suporte que mantenha o cabo na posição vertical.

Algumas opções bastante utilizadas são:

• Vara de pesca telescópica de fibra
• Tubo de PVC rígido
• Tubo de fibra de vidro
• Mastro isolante

O ideal é que esse suporte tenha entre 5 e 7 metros de altura.

Isso permite posicionar a antena acima de obstáculos e melhorar significativamente o desempenho do sistema.

Materiais de fixação e proteção

Também será necessário utilizar alguns itens simples para fixação e vedação da antena.

Entre eles:

• Fita isolante de boa qualidade
• Abraçadeiras de nylon (enforca-gato)
• Termo retrátil
• Fita autofusão (opcional, mas altamente recomendada)

Esses materiais ajudam a:

• Fixar o cabo no suporte
• Proteger as conexões
• Evitar infiltração de água

Ferramentas básicas

Algumas ferramentas simples serão necessárias durante o processo de construção.

Prepare os seguintes itens:

• Estilete ou canivete bem afiado
• Alicate de corte
• Ferro de solda
• Estanho para soldagem
• Alicate universal
• Régua ou trena

Essas ferramentas permitirão trabalhar com o coaxial com precisão e segurança.

Materiais opcionais

Dependendo da forma de instalação da antena, alguns itens extras podem ser úteis.

Entre eles:

• Isoladores plásticos nas extremidades
• Corda de nylon para estaiamento
• Silicone ou selante para vedação
• Tubo termo retrátil de maior diâmetro

Embora não sejam obrigatórios, esses materiais podem aumentar a durabilidade da antena, principalmente em instalações externas permanentes.

Cálculo do Comprimento para 27 MHz

Uma das etapas mais importantes na construção de qualquer antena é determinar o comprimento correto do elemento irradiante.

No caso da antena bazooka para 11 metros, utilizaremos o conceito de dipolo de meia onda como base para os cálculos.

Para facilitar o projeto, podemos considerar como frequência central o canal 20 da faixa do cidadão, que está aproximadamente em 27,205 MHz.

Comprimento elétrico de meia onda

Uma fórmula bastante utilizada para calcular o comprimento de meia onda é:$$L = \frac{150}{f}$$L=f150​

Onde:

• L = comprimento em metros
• f = frequência em MHz

Aplicando essa fórmula para 27,2 MHz, temos:$$L = \frac{150}{27,2}$$L=27,2150​

O resultado aproximado é:

5,51 metros

Esse valor representa o comprimento de meia onda no espaço livre.

No entanto, quando utilizamos cabo coaxial como elemento irradiante, precisamos considerar outro fator importante.

Fator de velocidade do cabo coaxial

O sinal de RF não se propaga dentro do coaxial exatamente na mesma velocidade que no ar. Essa diferença é causada pelo material isolante interno do cabo, chamado dielétrico.

Cada tipo de cabo coaxial possui um valor chamado fator de velocidade (Velocity Factor ou VF).

Para o RG-58, esse valor costuma ser aproximadamente:

VF ≈ 0,66

Isso significa que o comprimento elétrico dentro do cabo precisa ser reduzido.

Podemos calcular o comprimento corrigido usando:$$L_{coax} = L_{\lambda/2} \times VF$$Lcoax​=Lλ/2​×VF

Aplicando os valores:$$L_{coax} = 5,51 \times 0,66$$Lcoax​=5,51×0,66

O resultado aproximado será:

3,63 metros

Comprimento inicial recomendado

Na prática, é sempre melhor cortar o cabo um pouco maior e depois ajustar durante o processo de sintonia.

Para este projeto, um bom ponto de partida é:

• Trecho ativo da antena: aproximadamente 3,6 a 3,7 metros

O restante do cabo será utilizado como:

• Linha de descida até o rádio
• Sobra para ajustes

Essa margem permite fazer pequenos ajustes no comprimento até obter ROE ideal na faixa desejada.

Construção da Antena Bazooka

Agora que já entendemos os materiais e os cálculos necessários, podemos iniciar a construção da antena.

Para facilitar o processo, vamos dividir a montagem em várias etapas.

Preparação do Cabo

A primeira etapa consiste em preparar o cabo coaxial que será utilizado na antena.

Comece cortando um pedaço de aproximadamente 8 metros de RG-58.

Esse comprimento permitirá separar:

• A parte ativa da antena
• A linha de alimentação
• Uma pequena sobra para ajustes

Em seguida, determine qual será a parte destinada à antena.

Reserve cerca de 3,6 a 3,7 metros para essa seção.

O restante será o cabo que desce até o rádio.

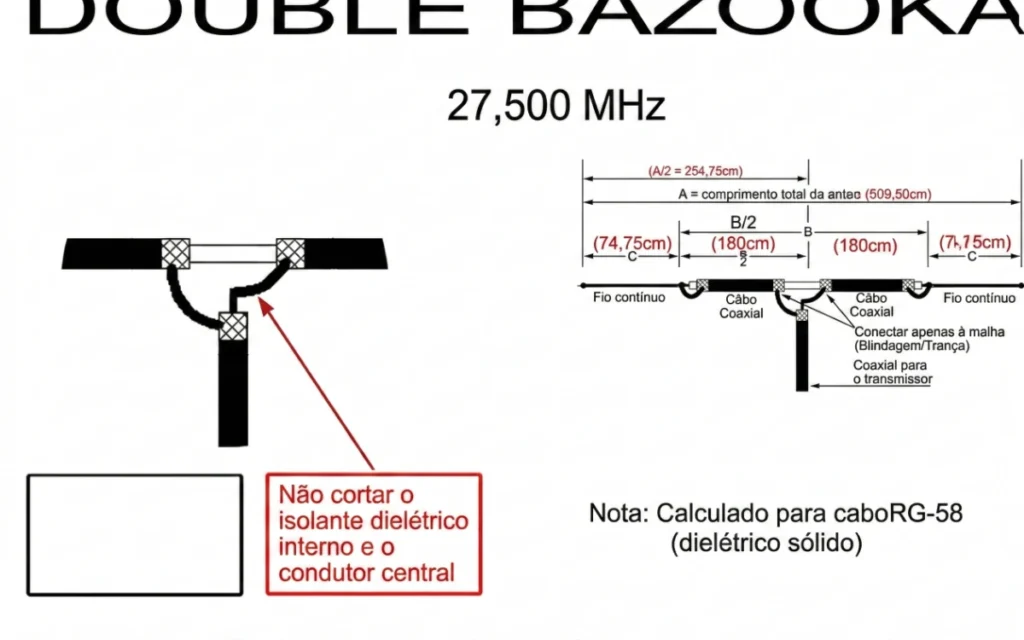

Depois disso, marque o ponto central da seção da antena, pois será nesse local que a alimentação será conectada.

Essa marcação é muito importante, pois o centro da bazooka corresponde ao ponto de alimentação do dipolo.

Ponto de Alimentação da Antena

O ponto central da antena é onde a linha de alimentação entra.

Nesse local será necessário fazer uma pequena abertura na capa externa do coaxial.

Passo a passo

1. Remova cerca de 3 a 4 cm da capa externa do cabo coaxial.
2. Tome cuidado para não cortar a malha metálica.
3. Abra cuidadosamente a malha ao meio.
4. Separe a malha em duas partes distintas.

Essas duas metades funcionarão como os dois lados do dipolo.

Agora será feita a ligação do cabo de descida.

• O condutor central do cabo de alimentação deve ser soldado em uma das metades da malha.
• A malha do cabo de alimentação deve ser soldada na outra metade.

Após realizar as soldas, é essencial fazer um bom isolamento.

Utilize:

• Fita isolante
• Termo retrátil

Isso evitará curtos indesejados e protegerá a conexão contra umidade.

Curtos nas Extremidades

Uma das características que diferencia a antena bazooka de um dipolo comum é a presença de curtos intencionais nas extremidades do coaxial.

Esses curtos transformam o trecho do cabo em um stub ressonante, que contribui para o funcionamento da antena.

Como fazer

Em cada extremidade do trecho ativo da antena:

1. Remova alguns centímetros da capa externa.
2. Exponha a malha metálica.
3. Afaste a malha para revelar o dielétrico.
4. Retire aproximadamente 1 a 2 cm do isolante interno.

Agora o condutor central ficará exposto.

O próximo passo é soldar o condutor central na própria malha.

Isso cria um curto elétrico deliberado, fundamental para o funcionamento da bazooka.

Depois de realizar essa conexão:

• Isole bem com fita
• Utilize termo retrátil
• Se possível, aplique vedação extra contra água

Uma vedação bem feita aumenta muito a vida útil da antena.

Montagem no Suporte Vertical

Com a antena pronta, o próximo passo é instalá-la no suporte vertical.

O ideal é que a parte ativa da antena fique completamente vertical, pois isso favorece a propagação do sinal na faixa de 11 metros.

Fixação da antena

Prenda o cabo ao longo da vara de pesca ou tubo de fibra.

Utilize:

• Fita isolante
• Abraçadeiras de nylon

Faça a fixação a cada 30 ou 40 centímetros.

Isso impede que o cabo se mova com o vento.

A parte restante do coaxial deve descer até o rádio sem ficar enrolada perto da base da antena.

Choke de RF (opcional)

Embora a antena bazooka já apresente bom comportamento em relação a correntes na linha de alimentação, pode ser útil adicionar um choke de RF.

Isso ajuda a evitar que o cabo coaxial também funcione como parte da antena.

Uma forma simples de fazer isso é:

• Enrolar 5 a 7 espiras do próprio coaxial formando um pequeno anel
• Fazer isso alguns metros abaixo da antena

Esse tipo de choke funciona como um bloqueador de corrente de modo comum.

Ajuste de ROE (SWR)

Depois que a antena estiver instalada, será necessário fazer o ajuste fino.

Esse ajuste é feito utilizando um medidor de ROE (SWR).

O ideal é medir a relação de ondas estacionárias em três pontos da faixa:

• Canal 1
• Canal 20
• Canal 40

Isso permite verificar se a antena está ressonante no centro da banda.

Interpretação das medições

Se a ROE for menor nos canais altos, significa que a antena está curta.

Se a ROE for menor nos canais baixos, significa que a antena está longa.

Como corrigir

Caso a antena esteja longa, é possível encurtar ligeiramente o comprimento efetivo.

Isso pode ser feito aparando alguns milímetros ou centímetros das extremidades.

Sempre faça ajustes muito pequenos de cada vez.

Depois de cada ajuste, meça novamente a ROE.

Vedação Final

Quando a antena estiver ajustada corretamente, é importante fazer uma vedação definitiva.

Isso protege a antena contra:

• Chuva
• Umidade
• Oxidação

Os melhores materiais para vedação são:

• Fita autofusão
• Termo retrátil
• Silicone neutro

Uma boa vedação garante que a antena continue funcionando bem por muitos anos.

Conclusão

Construir uma antena bazooka para 11 metros é um projeto extremamente interessante para qualquer entusiasta de rádio.

Além de ser uma antena relativamente simples, ela oferece diversas vantagens:

• Boa eficiência
• Largura de banda confortável
• Baixo custo de construção
• Facilidade de instalação

Com poucos metros de cabo coaxial, algumas ferramentas básicas e um suporte simples, é possível montar uma antena capaz de oferecer excelente desempenho na faixa do cidadão.

Outro aspecto muito positivo é que esse tipo de projeto ajuda o operador a entender melhor os princípios das antenas, algo fundamental para evoluir no hobby do rádio.

Ao seguir os passos descritos neste guia — desde o cálculo inicial até o ajuste final de SWR — você poderá obter uma antena eficiente, confiável e perfeitamente adaptada para operar em 27 MHz.

Além disso, a experiência de construir sua própria antena traz uma grande satisfação pessoal e permite experimentar diferentes ajustes e melhorias no futuro.

Se bem instalada e protegida contra intempéries, uma antena bazooka pode oferecer anos de operação estável, proporcionando excelentes contatos na faixa de 11 metros.
