Guia Completo: Antena Flowerpot para Radioamadorismo
A Antena Flowerpot para Radioamadorismo destaca-se como uma alternativa prática e eficiente para quem busca uma solução acessível e de alto desempenho para operar nas faixas de VHF e UHF. Neste guia detalhado, você vai aprender tudo o que precisa saber para construir, ajustar e utilizar essa poderosa antena.
O que é a Antena Flowerpot?
A Antena Flowerpot é uma antena vertical de meia onda, especialmente projetada para operar nas faixas de VHF (2 metros) e UHF (70 cm). Sua construção envolve materiais acessíveis, como tubo de PVC e cabo coaxial, tornando-a uma escolha econômica e eficiente.
Principais Vantagens da Antena Flowerpot
✅ Fácil construção com materiais simples e baratos
✅ Alto rendimento nas bandas de VHF e UHF
✅ Versatilidade para uso em estações fixas ou operações portáteis
✅ Resistência a condições climáticas com a devida proteção
Materiais Necessários
- 1 metro de tubo de PVC de 25 mm (ou similar)
- Fita isolante
- Aproximadamente 1 metro de fio de cobre esmaltado
- Conector coaxial (SO-239 ou similar)
- Cabo coaxial RG-58 ou RG-213
- Alicate de corte e solda
- Estilete ou faca de corte
Passo a Passo para Montar sua Antena Flowerpot
1. Preparando o Cabo Coaxial
- Corte aproximadamente 1 metro de cabo coaxial.
- Retire com cuidado cerca de 460 mm da capa externa para expor a malha condutora.
- Separe a malha da capa interna e torça-a formando um condutor adicional.
- Exponha mais 20 mm da capa interna para revelar o condutor central.
2. Configuração do Elemento Irradiante
- Meça 460 mm do condutor central e isole essa seção com fita isolante, deixando apenas a extremidade exposta para conexão.
- Utilize o fio de cobre esmaltado para criar uma bobina de ajuste, enrolando-o no tubo de PVC com espaçamentos regulares.

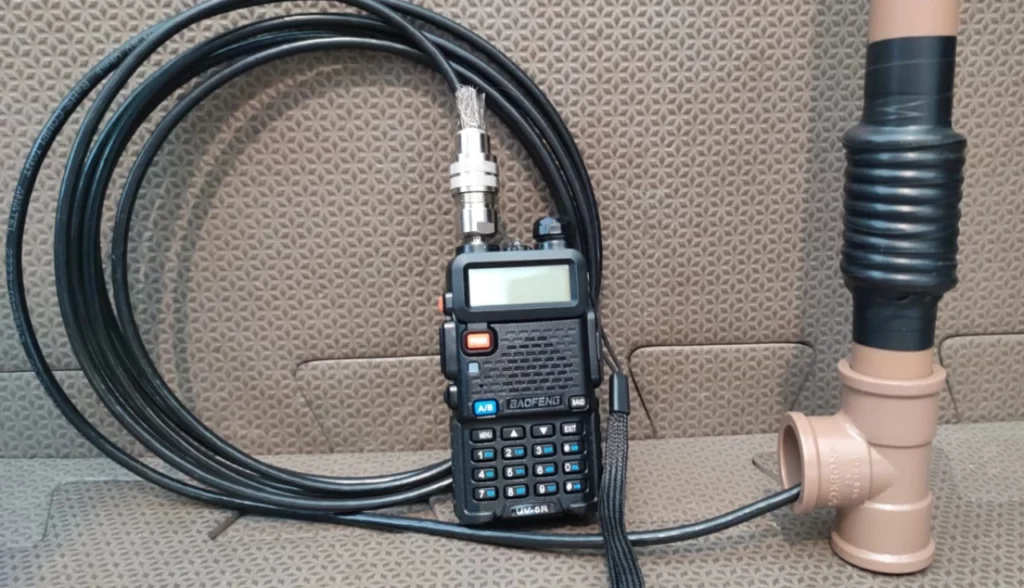

3. Montando a Antena
- Insira o cabo coaxial pelo centro do tubo de PVC.
- Fixe a malha condutora do cabo na parte inferior do tubo utilizando fita isolante.
- Enrole o fio de cobre ao longo do tubo de PVC, cuidando para manter os espaçamentos constantes.
- Solde a extremidade do fio de cobre ao condutor central do cabo coaxial.
4. Ajuste e Teste
- Utilize um analisador de antenas ou um medidor de ROE (Relação de Onda Estacionária) para verificar a ressonância da antena na faixa desejada.
- Caso necessário, ajuste o comprimento do fio de cobre ou a posição da bobina para otimizar a sintonia.
Dicas para Melhorar o Desempenho
- Utilize fita de autofusão ou verniz isolante para proteger as conexões contra umidade.
- Instale a antena a uma altura adequada para maximizar a cobertura e reduzir interferências.
- Realize testes práticos para encontrar a melhor posição de instalação.
Como Utilizar a Antena Flowerpot em Diferentes Cenários
Uso em Estações Fixas
- Instale a antena em um mastro elevado, garantindo que fique livre de obstáculos para ampliar o alcance.
- Conecte a antena com cabos de qualidade, como RG-213, para minimizar perdas de sinal.
Uso Portátil
- A leveza e portabilidade da Antena Flowerpot permitem que seja transportada facilmente para eventos ao ar livre ou situações emergenciais.
- Para um desempenho ideal, posicione a antena em locais elevados e com visada desobstruída.
Erros Comuns e Como Evitá-los
❌ Cabo coaxial mal preparado: Certifique-se de cortar e expor corretamente as seções da malha e do condutor central.
❌ Bobina de ajuste desalinhada: Garanta espaçamentos regulares para evitar problemas de sintonia.
❌ Instalação inadequada: Posicionar a antena próxima a superfícies metálicas pode afetar seu desempenho.
Benefícios da Flowerpot para Radioamadores
A construção e utilização de uma Antena Flowerpot para Radioamadorismo oferece:
- Baixo custo com alto desempenho
- Facilidade de manutenção e ajuste
- Desempenho surpreendente para comunicação em VHF e UHF
Considerações Finais
A Flowerpot para Radioamadorismo é uma solução poderosa e acessível para entusiastas do rádio que desejam expandir suas comunicações de forma eficiente. Com as informações e dicas deste guia, você estará preparado para construir uma antena capaz de oferecer excelente rendimento e grande alcance.
Agora é hora de colocar o conhecimento em prática e explorar o universo do Radioamadorismo com sua nova antena!
