Construindo Sua Própria Gain Master: Um Guia Completo para Radioamadores
A Gain Master é uma das antenas verticais mais respeitadas entre os radioamadores do mundo inteiro. Projetada originalmente pela Sirio Antennas, essa estrutura notável é conhecida por sua excelente eficiência de radiação, larga faixa de operação e baixo SWR (Standing Wave Ratio), tornando-se a escolha ideal para quem busca desempenho máximo na faixa de 11 metros (27 MHz).
Neste guia, vamos mergulhar fundo nos fundamentos técnicos, nos princípios de funcionamento e, principalmente, nos passos para construir sua própria antena Gain Master caseira. O projeto, embora desafiador, oferece uma oportunidade única de aprendizado prático e de aprimoramento da performance da estação — combinando teoria, experimentação e o prazer do homebrewing.
O Que Torna a Gain Master Tão Especial?
A Gain Master é mais do que apenas uma antena vertical. Ela representa uma evolução na engenharia de antenas do tipo end-fed e center-fed, utilizando princípios avançados de casamento de impedância e otimização de radiação.
Ao contrário de um simples dipolo de meia onda, a Gain Master é um radiador de 0,625 λ (cinco oitavos de onda), cuidadosamente ajustado para emitir energia em ângulos baixos em relação ao horizonte. Essa característica é crucial para o DX (longa distância), pois permite que a energia se propague mais eficientemente em comunicações intercontinentais.
Além disso, a antena possui uma largura de banda incomum, cobrindo de 25,5 MHz até 30 MHz com um SWR inferior a 2:1. Essa estabilidade reduz a necessidade de um sintonizador externo, proporcionando simplicidade operacional e versatilidade — duas qualidades que todo operador de rádio valoriza.
Entendendo os Fundamentos Elétricos
O desempenho da Gain Master decorre da harmonia entre comprimento do elemento radiante, stub de casamento e capacitor compensador. Cada parte é projetada para trabalhar em sincronia, garantindo que a impedância final na entrada seja próxima dos 50 Ω exigidos pelos transceptores modernos.
| Característica | Especificação |
|---|---|
| Tipo | Dipolo vertical de 0,625 λ alimentado no centro |
| Faixa de Frequência (SWR ≤ 2,0) | 25,5 MHz a 30 MHz |
| Impedância Nominal | 50 Ω |
| Polarização | Vertical Linear |
| Radiação | Omnidirecional |
| Ponto de Sintonia | 27.555 kHz |
| Largura de Banda | 25,5–30 MHz (SWR < 2:1) |
O segredo está na combinação de um elemento alongado, um stub calibrado e um capacitor de ajuste fino. Juntos, eles criam um sistema de casamento de impedância altamente eficiente, que minimiza perdas e amplia o alcance do sinal.
Materiais e Componentes Necessários
Construir uma Gain Master caseira não requer componentes exóticos. O que realmente importa é precisão, simetria e qualidade de montagem. Aqui está uma lista básica dos elementos essenciais:
1. Elemento Radiante Superior
- Material: Cabo unipolar flexível (4 a 6 mm² recomendado).
- Função: Atua como o radiador principal da antena, responsável pela emissão da energia de RF.
- Comprimento estimado: Aproximadamente 3,4 metros, podendo variar conforme o ponto de sintonia.
A escolha de um cabo mais espesso reduz perdas resistivas e aumenta a estabilidade mecânica, algo essencial em instalações externas.

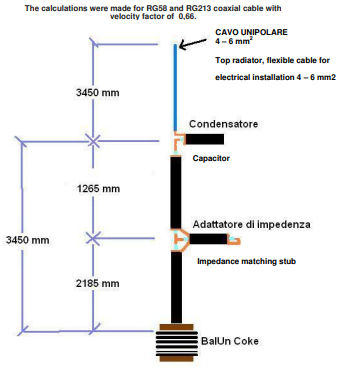

2. Sistema de Casamento de Impedância
A mágica da Gain Master acontece aqui. Este sistema transforma a impedância naturalmente alta do elemento radiante (cerca de 150–200 Ω) em 50 Ω, compatíveis com o coaxial e o rádio.
a) Stub de Casamento
- Material: Cabo coaxial RG213.
- Comprimento: 561 mm (ajustável).
- Função: Atua como transformador de impedância, corrigindo o desbalanço entre a antena e o cabo.
O stub trabalha como um transformador de linha de transmissão, utilizando propriedades de comprimento elétrico e fator de velocidade para alcançar o casamento ideal.

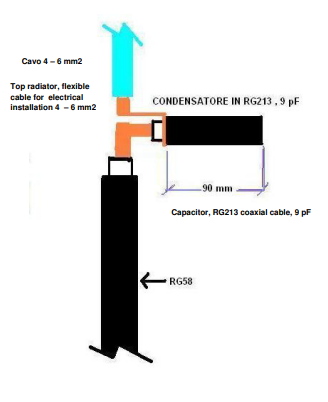

b) Condensador de 9 pF
- Material: Trecho de cabo coaxial RG213.
- Comprimento: 90 mm (aprox.).
- Função: Fornece a reatância capacitiva necessária para anular a indutância remanescente do radiador.
A capacitância é obtida naturalmente pela estrutura coaxial — entre o condutor central e a malha. O valor exato é ajustado experimentalmente para atingir o ponto de ressonância desejado.
Controle de Correntes de Modo Comum (CMC)
Um dos erros mais comuns em projetos de antenas verticais é negligenciar as correntes de modo comum. Elas ocorrem quando parte da energia de RF retorna pela malha do coaxial, alterando o padrão de radiação e gerando ruído.
A Gain Master lida com isso por meio de baluns de supressão, também conhecidos como chokes de RF.

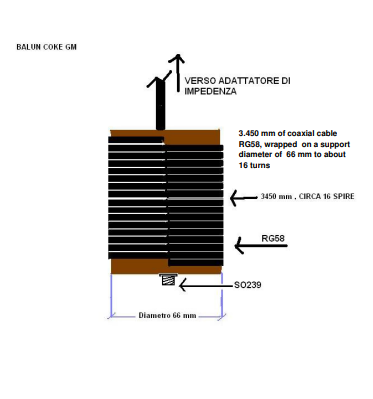

Balun de Base
- Material: 3,45 metros de cabo RG58.
- Configuração: 16 espiras em um suporte de 66 mm de diâmetro.
- Função: Cria alta impedância para correntes de modo comum, isolando a antena da linha de alimentação.
Balun Secundário
- Configuração: 4 a 5 espiras de 100 mm de diâmetro.
- Localização: Próximo ao transceptor.
- Função: Age como uma segunda barreira, garantindo estabilidade mesmo em ambientes de alta potência.
Estrutura Mecânica e Proteção
O desempenho elétrico da Gain Master depende diretamente da sua integridade mecânica. Por isso, é essencial investir em isolamento e vedação de qualidade.
- Suporte: Cana de pesca de fibra de vidro (leve e dielétrica).
- Proteção: Uso de guaina termorretrátil naval e selante de silicone nas junções.
- Fixação: Utilize abraçadeiras de nylon ou aço inoxidável para resistir ao vento e à umidade.
A antena, quando bem selada, pode durar anos sem manutenção, mantendo o mesmo comportamento elétrico.
O Processo de Sintonia Fina
A construção da Gain Master é apenas metade do caminho. A verdadeira arte está na sintonia. Cada componente interage com os demais, exigindo ajustes graduais e medições precisas.
- Medição Inicial:
Use um analisador de antena para verificar o ponto de SWR mínimo. - Ajuste do Radiador:
Alterar seu comprimento move o ponto de ressonância da antena (freqüência principal). - Ajuste do Stub:
Pequenas variações no stub modificam a componente resistiva da impedância. - Ajuste do Condensador:
Compensa a reatância residual, aproximando o SWR de 1:1.
A paciência é crucial. Cada alteração deve ser feita em incrementos milimétricos, medindo o SWR após cada modificação. Esse processo empírico é o que diferencia o construtor meticuloso do operador apressado.
Dicas Avançadas para Otimização
Mesmo após atingir o SWR ideal, há técnicas adicionais para extrair o máximo desempenho da sua Gain Master caseira:
- Altura de Instalação: Monte a antena a pelo menos 5 metros acima do solo para reduzir perdas por reflexão.
- Evite Superfícies Metálicas: Estruturas condutivas próximas alteram o campo de radiação.
- Use Cabo Coaxial de Qualidade: Preferencialmente RG213 ou LMR400 para transmissões acima de 100 watts.
- Faça Testes de Direcionalidade: Embora seja omnidirecional, a antena pode apresentar pequenas variações em função do entorno.
Essas práticas permitem que a Gain Master opere em seu desempenho máximo, alcançando contatos a milhares de quilômetros.
A Filosofia do Homebrewing
Mais do que um exercício técnico, construir uma Gain Master é uma celebração do espírito maker que sempre caracterizou o radioamadorismo. Projetar, medir, ajustar e finalmente escutar o primeiro sinal distante é uma experiência inigualável.
O radioamador que se aventura nesse projeto adquire um entendimento profundo dos fenômenos de impedância, ressonância e acoplamento de RF, além de economizar significativamente em relação às antenas comerciais de alto custo.
Conclusão: O Orgulho da Sua Própria Gain Master
A Gain Master é, sem dúvida, uma das antenas verticais mais equilibradas já desenvolvidas para a faixa de 11 metros. Ao construir sua própria versão caseira, você não apenas ganha uma antena de desempenho profissional, mas também vivencia o prazer de criar algo funcional e técnico com as próprias mãos.
Seguindo as etapas deste guia — escolhendo bons materiais, respeitando as dimensões e dedicando tempo à sintonia — você alcançará resultados equivalentes ou até superiores aos modelos comerciais.
A Gain Master feita em casa é mais que uma antena: é um símbolo da engenhosidade, paciência e paixão pelo rádio. Um tributo à curiosidade que move o verdadeiro radioamador.
