Análise de desempenho, especificações técnicas e resultado em campo da AP24187 Evolution da Steelbras para quem opera na faixa PX e quer saber se os 66 cm dessa haste entregam de verdade

Tem uma conversa que se repete em todo grupo de PX do Brasil: alguém acaba de montar o equipamento no veículo, fez o primeiro contato na cidade, ficou satisfeito e aí pergunta se não daria para fazer mais com uma antena diferente. A resposta costuma vir em forma de discussão acalorada, com defesas apaixonadas de toda sorte de produto. O operador iniciante, no meio desse fogo cruzado, frequentemente termina mais confuso do que começou.

A AP24187, modelo Bobina no Centro Evolution com Mola da Steelbras, aparece com regularidade nessas conversas. E não aparece à toa: ela reúne, numa haste de apenas 660 mm, algumas das características que os operadores de faixa PX mais procuram em instalação móvel. Mas o que esses atributos significam, na prática, dentro do veículo rodando numa estrada de terra? É isso que vamos examinar aqui.

Faixa, Impedância e o que os Números Significam de Verdade

Antes de entrar no hardware, vale alinhar o contexto técnico para quem está chegando agora nessa faixa.

A chamada faixa PX ou faixa do cidadão opera entre 26,9 MHz e 27,4 MHz, nos 11 metros. É uma faixa de propagação peculiar: em condições normais cobre distâncias locais e regionais, mas em períodos de alta atividade solar pode surpreender com contatos de longa distância que ninguém esperava. O que o operador controla, no dia a dia, é a qualidade do seu sistema de antena e é aí que a AP24187 entra.

A antena é especificada para operar exatamente na faixa de 26,9 a 27,4 MHz, suporta até 100 W de potência e apresenta impedância de 50 Ω, padrão absoluto nos sistemas coaxiais modernos. A ROE (Relação de Onda Estacionária) máxima especificada pelo fabricante é de ≤ 1,5:1 o que, na prática, significa que nas condições de instalação correta você perde muito pouco do sinal que gerou no transmissor.

Um ponto que chama atenção nos dados de bancada: com ajuste fino para 27,015 MHz, o fabricante apresenta uma leitura de ROE de aproximadamente 1,08:1. Esse número é expressivo. Uma ROE de 1,08:1 representa uma perda de retorno de energia de menos de 0,4% o equivalente a dizer que quase tudo o que saiu do rádio chegou à antena. Para uma antena móvel de menos de 70 cm, esse resultado indica que a bobina central cumpre bem sua função de casamento de impedância.

O ganho especificado é de 0,5 dBi o que, para quem não está familiarizado com a unidade, significa que a antena irradia de forma ligeiramente mais eficiente do que um dipolo de meia onda teórico. Não é um ganho dramático, e a AP24187 não pretende ser uma antena diretiva. É uma antena omnidirecional para uso móvel, e dentro desse papel o 0,5 dBi é um número honesto.

Por que a Bobina Fica no Centro e Isso Importa

A posição da bobina de carregamento é uma das decisões de projeto mais discutidas entre fabricantes de antenas móveis compactas para HF baixo.

Existem basicamente três posições possíveis: na base, no centro ou no topo. Cada uma tem efeito diferente sobre a distribuição de corrente ao longo da haste e a distribuição de corrente é o que determina quanto da energia elétrica se converte em energia irradiada.

Na antena com bobina de base, a corrente flui com intensidade máxima na parte inferior, mas a parte superior da haste, que fica mais longe do ponto de alimentação, contribui menos para a radiação efetiva. Na configuração com bobina no centro, a corrente é relançada na metade superior da haste com amplitude significativa, fazendo com que toda a estrutura participe mais ativamente da irradiação. O resultado, conforme descreve a teoria de antenas compactas, é uma eficiência de radiação geralmente melhor do que a de uma antena de base de mesmas dimensões físicas.

Esse princípio não é exclusivo da AP24187 é uma escolha de projeto estabelecida e comum em antenas móveis de alta qualidade para HF. O que o fabricante entrega aqui é a execução desse princípio com a escolha de materiais: aço inox na haste e latão cromado nas peças de conexão, dois materiais com boa resistência à corrosão salina e à oxidação por umidade condições comuns em uso veicular, especialmente em regiões litorâneas ou em veículos que rodam em estrada de terra com barro.

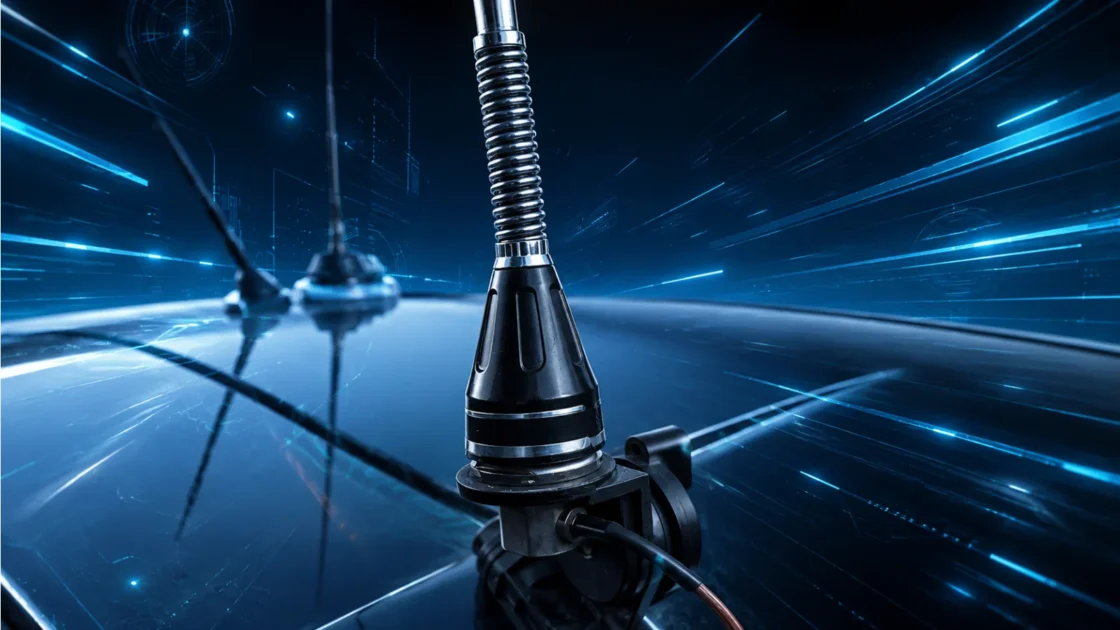

A Mola na Base: Detalhe que Vira Diferença no Bolso

Há um elemento na AP24187 que parece pequeno até o dia em que você bate o veículo em uma entrada de garagem baixa.

A mola instalada na base da antena cumpre uma função puramente mecânica, mas de consequências diretas no orçamento do operador: ela absorve impactos e vibrações que, sem essa articulação, seriam transmitidos integralmente para a haste e para os pontos de solda internos à bobina.

Quem já operou com antenas rígidas em veículos de trabalho caminhões de comboio, pick-ups de estrada de terra, veículos de empresa de segurança conhece bem o efeito: a vibração acumulada vai fragilizando a haste gradualmente até que ela quebra ou o ponto de alimentação sai de sintonia. O custo não é só a antena: é a parada da comunicação num momento que pode não ser conveniente.

Com a mola, a haste se dobra no impacto e retorna à posição. Vibrações de piso irregular são amortecidas antes de chegar à bobina. O fabricante afirma que esse detalhe construtivo prolonga significativamente a vida útil do equipamento e a afirmação faz sentido mecânico: uma junta que absorve cíclico de tensão dura mais do que uma estrutura rígida submetida ao mesmo ciclo.

Para operador de estrada especialmente caminhoneiro ou membro de comboio em rodovia isso não é capricho de produto premium. É funcionalidade que reduz manutenção.

Instalação: o que o Fabricante Recomenda e por Que Faz Sentido

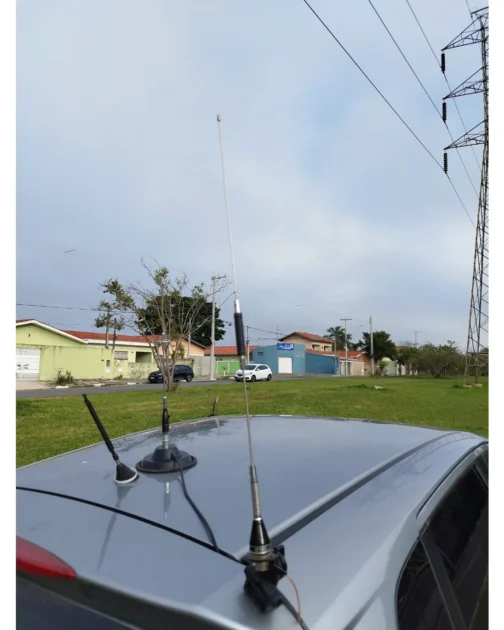

A Steelbras especifica que a AP24187 deve ser instalada sobre superfície metálica plana adequada. Não é exigência burocrática é condição técnica.

Antenas monopolo verticais, que é o que a AP24187 essencialmente é, dependem do plano de terra (ground plane) para funcionar. Em termos simples: a superfície metálica do veículo age como o “espelho” que completa a antena eletromagneticamente. Quanto maior, mais plana e mais bem conectada for essa superfície metálica, melhor o desempenho da antena. Teto do veículo, caçamba de pick-up, rack de teto são bons candidatos, desde que a conexão ao chassi seja sólida.

O conector é padrão UHF (PL-259/SO-239), compatível com a maioria dos rádios PX do mercado e com os suportes comerciais disponíveis.

Para o ajuste fino, o fabricante recomenda o uso de um medidor de ROE e a realização do ajuste com chave Allen de 2 mm. O procedimento é simples: com o rádio transmitindo em baixa potência em um canal de referência, ajusta-se a haste até obter a menor leitura no watímetro de ROE. O objetivo, conforme a especificação, é manter a ROE abaixo de 1,5:1 e na prática, com boa instalação, os resultados ficam bem abaixo desse limite.

Uma observação prática: o ajuste deve ser refeito se você mudar o ponto de instalação no veículo. A impedância da antena é influenciada pelo plano de terra ao redor dela, e uma montagem diferente altera essa condição.

Resultado em Campo: Sinal 9 em Campinas

Especificações de fabricante são necessárias, mas o que convence mesmo é o contato real.

Operadores da região de Campinas realizaram testes práticos com a AP24187 operando a partir de Barão Geraldo, utilizando o Canal 26 do Grupo R.O.T.A. Os resultados de recepção reportados foram: sinal 9 para estações dentro de Campinas e sinal entre 5 e 7 para estações em Valinhos.

Para situar esses números no contexto PX: na escala de 1 a 9 usada na faixa, sinal 9 é o máximo da escala indica que o sinal chegou com força total, sem interferência relevante de propagação. Sinal entre 5 e 7 significa comunicação clara e confortável, com boa inteligibilidade, em localidade diferente da originária do contato. Valinhos fica a cerca de 18 km de Barão Geraldo em linha reta.

Obter esses números com uma antena de 660 mm de altura quando antenas de referência para a faixa costumam ter comprimentos físicos muito maiores indica que a bobina central cumpre sua função de forma eficiente, compensando o comprimento físico reduzido com bom casamento elétrico.

Carlos Rincon, PY2CER, radioamador com experiência em instalações móveis HF, observa que o desempenho de uma antena compacta para 11 metros depende fortemente da qualidade do plano de terra e do ajuste de ROE. “Uma antena bem ajustada numa superfície metálica sólida supera, quase sempre, uma antena de haste mais longa mal instalada”, aponta. Os testes em Campinas corroboram essa máxima.

Ficha Técnica

Para Quem Faz Sentido Esta Antena?

A AP24187 não é uma antena de alta performance para base fixa, nem uma antena de concurso DX. Ela foi projetada para um perfil específico de operador e de uso e dentro desse perfil entrega com consistência.

Para o caminhoneiro que usa PX para comunicação de comboio, a combinação de mola na base com conector UHF padrão e ROE baixa significa menos preocupação com manutenção e mais confiabilidade na estrada.

Para o jipeiro ou aventureiro off-road, a resistência mecânica do aço inox e a absorção de vibração da mola são argumentos concretos em um ambiente onde o equipamento leva tranco.

Para o operador urbano que quer montar um sistema PX no veículo sem se comprometer com uma antena longa que bate em garagem, os 660 mm de altura são um compromisso razoável entre eficiência e praticidade.

Para o profissional de segurança privada ou equipe de eventos, a facilidade de instalação e a compatibilidade com suportes padrão de mercado reduzem o tempo de montagem e as chances de erro.

O peso de apenas 160 g faz dela uma antena fácil de transportar, guardar e montar em campo detalhe que importa para grupos de escoteiros, equipes rurais ou equipes de resgate que precisam montar e desmontar comunicação com frequência.

O Veredito

Há antenas mais simples no mercado para a faixa PX. E há antenas mais elaboradas. A AP24187 ocupa um meio-termo bem posicionado: constrói sobre princípios técnicos sólidos bobina central para melhor distribuição de corrente, materiais anticorrosão para durabilidade, adiciona a mola como solução prática para uso veicular intenso, e entrega resultados de campo que confirmam que o projeto funciona.

Os testes de campo em Campinas não são condição controlada de laboratório, mas representam exatamente o tipo de uso para o qual a antena foi projetada. Sinal 9 dentro da cidade de origem e comunicação clara a 18 km numa localidade adjacente, com uma haste de menos de 70 cm o resultado justifica a escolha.

Quem opera PX em veículo e quer uma antena que dure, que seja fácil de instalar e que não exija ROE acima de 1,5:1 para funcionar, tem na AP24187 uma opção consistente. Especialmente se o veículo trabalha muito.

Perguntas Frequentes

A AP24187 funciona em qualquer veículo? Funciona em veículos com superfície metálica adequada para instalação teto, caçamba, rack. A qualidade do plano de terra influencia diretamente o desempenho. Veículos com muita fibra de vidro ou plástico podem exigir soluções complementares de aterramento.

Preciso de medidor de ROE para instalar? Tecnicamente não é obrigatório, mas é altamente recomendado. O ajuste fino com chave Allen de 2 mm sem medidor é “no escuro” você pode estar operando com ROE alta sem saber, o que prejudica o desempenho e pode estressar o final de potência do rádio.

A mola deixa a antena balançar durante a transmissão? A mola é projetada para absorver impactos e vibrações, não para oscilar continuamente. Em velocidade de cruzeiro normal em asfalto, o comportamento é estável. Em terrenos muito irregulares a haste pode oscilar levemente, o que é preferível a uma haste rígida que quebraria no mesmo cenário.

Consigo fazer contatos fora da minha cidade com essa antena? Como nos testes em Campinas mostram sinal entre 5 e 7 em Valinhos, a cerca de 18 km, sim. A distância útil depende das condições de propagação, da topografia local e da potência do rádio, mas para operação regional a antena cumpre bem essa função.

A bobina central é diferente de uma bobina de base? Sim, e a diferença importa. Com a bobina no centro, a corrente é redistribuída pela metade superior da haste, que participa mais ativamente da irradiação. O resultado é uma eficiência geralmente melhor do que uma antena de base com o mesmo comprimento físico.

O conector UHF é o mesmo que uso nos meus cabos coaxiais? O padrão UHF (também chamado PL-259 no lado do cabo, SO-239 no lado da antena ou do rádio) é o mais comum em equipamentos PX e radioamadores no Brasil. A probabilidade de compatibilidade com seus suportes e cabos existentes é alta.

Fontes: especificações técnicas conforme datasheet do fabricante Steelbras; testes de campo relatados por operadores da região de Campinas via Canal 26 do Grupo R.O.T.A.; AntenaAtiva.com.br.
