No universo do radioamadorismo, a escolha de uma boa antena pode ser a diferença entre uma comunicação clara e uma cheia de ruídos e perdas. Entre as diversas opções disponíveis, a Slim Jim se destaca como uma das verticais mais eficientes e versáteis — especialmente para quem opera em VHF/UHF e busca desempenho sem abrir mão da simplicidade construtiva.

Uma Ideia que Nasceu da Melhoria

A história da Slim Jim começa com o radioamador britânico Fred Judd (G2BCX, 1914–1992), que, insatisfeito com as limitações da antena J-Pole, decidiu ir além. O resultado foi publicado em abril de 1978 na tradicional revista inglesa Practical Wireless, apresentando ao mundo uma antena que trazia melhorias concretas sobre sua predecessora, mantendo a elegância construtiva das antenas sem radiais.

O nome “Slim Jim” é uma alusão à sua aparência: uma estrutura fina, alongada, discreta — mas de personalidade marcante quando se trata de irradiar sinal.

Como Ela Funciona

Em termos técnicos, a Slim Jim é uma antena balanceada, omnidirecional e polarizada verticalmente. Sua alimentação é feita pela parte inferior, e ela não requer radiais — o que já representa uma vantagem significativa em instalações práticas.

Internamente, seu princípio de funcionamento é elegante: trata-se de um dipolo dobrado alimentado por meio de um stub adaptador de um quarto de onda. Esse stub tem a função de realizar o casamento de impedância sem irradiar energia, o que resulta em uma ROE (Relação de Ondas Estacionárias) extremamente baixa, próxima de 1:1, com uma largura de banda generosa.

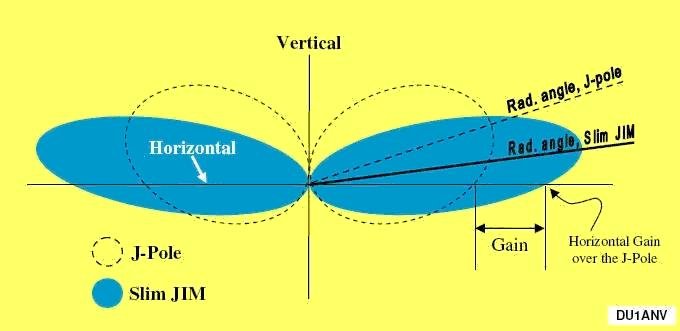

Outro ponto de destaque é o ângulo de irradiação, que se aproxima de 0° em relação ao horizonte. Isso significa que a energia RF é concentrada de forma quase horizontal, exatamente o que se deseja em comunicações ponto a ponto ou para acesso a repetidores. Esse comportamento é resultado direto da ausência de plano de terra, que em outras antenas tende a elevar o ângulo de irradiação e reduzir a eficiência na direção desejada.

O Ganho que Faz Diferença

A Slim Jim apresenta um ganho mínimo de 6 dB, atribuído principalmente ao elemento em forma de loop que compõe a parte superior do radiador. Na comparação com a J-Pole, esse diferencial de ganho é justamente o que eleva a Slim Jim a uma categoria superior de desempenho, tornando-a uma escolha preferida entre construtores que buscam mais eficiência sem aumentar drasticamente o tamanho da antena.

Dimensões e Construção

Para a faixa de 2 metros (140–150 MHz), as medidas principais da antena são:

• Elemento A: ~1510 mm
• Elemento B: ~993 mm
• Elemento C: ~497 mm
• Espaçamento D: 4 a 5 mm (não é um valor crítico)
• Elemento E: ~103 mm

Essas dimensões são calculadas em milímetros e podem ser adaptadas para outras faixas de frequência com os ajustes proporcionais correspondentes.

Ajustando para o Melhor Desempenho

O processo de ajuste da Slim Jim é direto: o ponto de alimentação é movido ao longo do elemento até que a ROE mínima seja encontrada no centro da banda desejada. Uma dica prática bastante difundida entre os construtores é o uso de abraçadeiras metálicas do tipo sem-fim para fixar provisoriamente o cabo coaxial durante os testes — o condutor central ao elemento A e a malha ao elemento C. Isso facilita ajustes rápidos sem comprometer a estrutura da antena.

Uma vez encontrada a posição ideal, a fixação pode ser permanente, seja com solda (no caso de elementos de cobre) ou com selante e abraçadeiras definitivas. O uso de parafusos em elementos tubulares de alumínio, embora possível, é desaconselhado, pois os furos enfraquecem a estrutura mecânica dos radiadores.

Por Que Escolher a Slim Jim?

A lista de vantagens práticas dessa antena é longa e bem documentada, especialmente nas faixas de VHF (140–150 MHz) e UHF (430–450 MHz):

• Instalação simples, sem necessidade de radiais ou estruturas complexas
• Baixo ângulo de radiação, favorecendo comunicações em distâncias maiores
• Ampla largura de banda, o que reduz a necessidade de reajustes ao longo da faixa
• Maior silêncio elétrico, com menor sensibilidade a ruídos ambientais
• Ganho superior ao de antenas verticais com plano de terra
• Ideal para redes locais e acesso a repetidores distantes
• Boa robustez mecânica e durabilidade ao longo do tempo

Considerações Finais

A Slim Jim representa aquele tipo de projeto que equilibra teoria sólida com construção acessível. Desenvolvida a partir de uma antena já consagrada, ela incorporou melhorias que a tornaram referência entre os radioamadores que constroem suas próprias antenas — prática conhecida como homebrew, muito valorizada na cultura do radioamadorismo.

Se você busca uma antena vertical confiável, com bom ganho, comportamento previsível e instalação descomplicada, a Slim Jim merece um lugar sério nas suas considerações. O legado de Fred Judd segue vivo cada vez que um radioamador ergue essa estrutura fina e discreta — e coloca o sinal onde ele precisa estar.
