Antena Terminated End Fed Vee (TEFV): Simplicidade, Largura de Banda e Desempenho em HF
Tradução e Adaptação do Português PY2CER
Introdução
A Antena Terminated End Fed Vee (TEFV) é uma solução elegante e eficiente para quem busca desempenho estável em toda a faixa de HF.
Diferente das antenas ressonantes tradicionais, como o clássico dípolo de meia onda, a antena TEFV é uma antena de onda viajante, ou seja, a corrente elétrica se distribui uniformemente ao longo de seu fio, sem formar ondas estacionárias.
Essa característica proporciona ampla largura de banda e estabilidade de impedância, permitindo o uso em frequências que vão de 1,8 MHz até 30 MHz, muitas vezes sem a necessidade de um acoplador de antena (tuner).
Enquanto antenas ressonantes exigem ajustes precisos e funcionam apenas em frequências específicas, a Antena Terminated End Fed Vee (TEFV) oferece cobertura contínua, tornando-se uma excelente opção tanto para radioamadores quanto para entusiastas de escuta em ondas curtas (SWL).
O Princípio da Antena de Onda Viajante
A TEFV pertence à família das antenas de onda viajante, nas quais a energia percorre todo o condutor e é absorvida por um resistor de terminação ao final do fio.
Esse resistor evita a reflexão da energia, eliminando a formação de ondas estacionárias e mantendo o VSWR baixo em uma ampla faixa de frequências.
Nas antenas convencionais, a energia refletida se combina com a incidente, criando regiões de alta e baixa corrente — as chamadas ondas estacionárias.
Já na Antena Terminated End Fed Vee (TEFV), essa energia é absorvida e dissipada em calor de forma controlada, garantindo um desempenho previsível e constante.
Polarização e Cobertura
Uma das características mais interessantes da antena TEFV é a sua polarização elíptica — resultado da combinação entre componentes verticais e horizontais do campo eletromagnético.
Isso confere à antena versatilidade para comunicações locais (NVIS) e de longa distância (DX), dependendo da altura de instalação e da configuração do terreno.
Entre as principais vantagens, destacam-se:
- Largura de banda extremamente ampla
- Dispensa o uso de acoplador de antena (tuner)
- VSWR menor que 2:1 em toda a faixa de HF
- Alimentação por cabo coaxial de 50 ohms
- Polarização mista para melhor desempenho em diferentes condições de propagação
Essas características tornam a Antena Terminated End Fed Vee (TEFV) uma das mais práticas para operação multibanda, especialmente para radioamadores que desejam uma solução portátil e eficiente.
Componentes Críticos
Para o funcionamento ideal da antena TEFV, dois componentes são fundamentais:
- Transformador unun 9:1
- Resistor de terminação
O unun 9:1 transforma a impedância de 50 Ω para aproximadamente 450 Ω, equilibrando a alimentação e garantindo baixa perda.
É essencial que o fio usado no enrolamento do unun tenha a bitola correta, pois fios inadequados aumentam as perdas e prejudicam a correspondência de impedância.
O resistor de terminação deve ter um valor 10% superior à impedância de saída do transformador.
Assim, para um unun de 9:1 (50 Ω → 450 Ω), o resistor ideal é de 500 ohms.
Essa pequena diferença garante uma absorção eficiente da energia refletida sem comprometer a performance.
Comprimento Ideal da Antena
Segundo John Fisher, especialista em antenas de onda viajante, o comprimento da Antena Terminated End Fed Vee (TEFV) não é crítico.
Embora antenas mais longas ofereçam melhor desempenho em frequências mais baixas, até mesmo versões curtas mantêm cobertura contínua de LF a VHF.
Um comprimento de 27 metros (aproximadamente 90 pés) é considerado ideal para cobrir toda a faixa de HF com desempenho equilibrado.
Uma antena mais curta mantém o mesmo alcance de frequência, mas apresenta leve redução de eficiência nas bandas baixas.
Resistores de Terminação e Dissipação de Potência
O resistor de terminação é o coração da antena TEFV.
Ele deve ser não indutivo e capaz de dissipar cerca de 30% da potência transmitida.

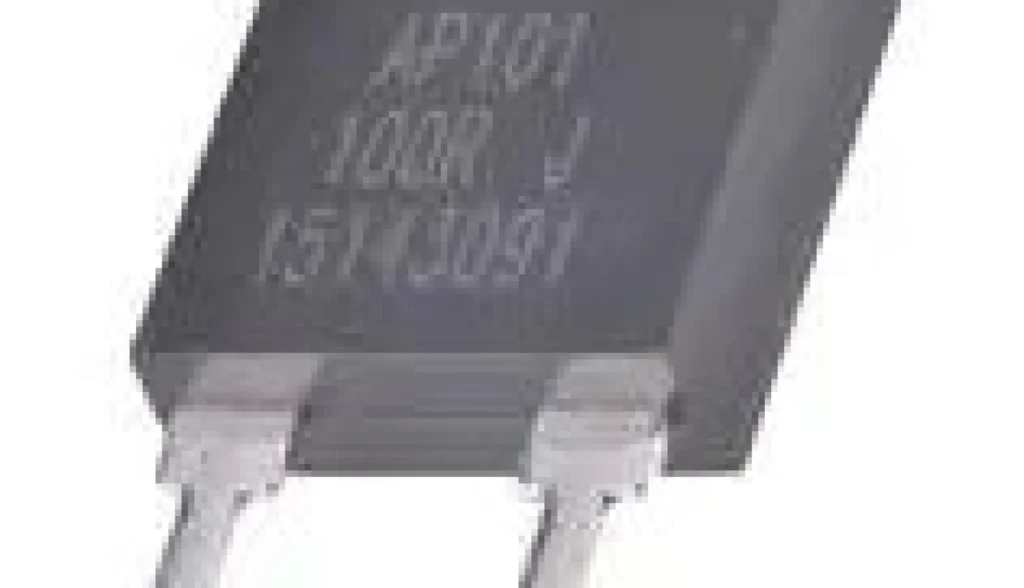

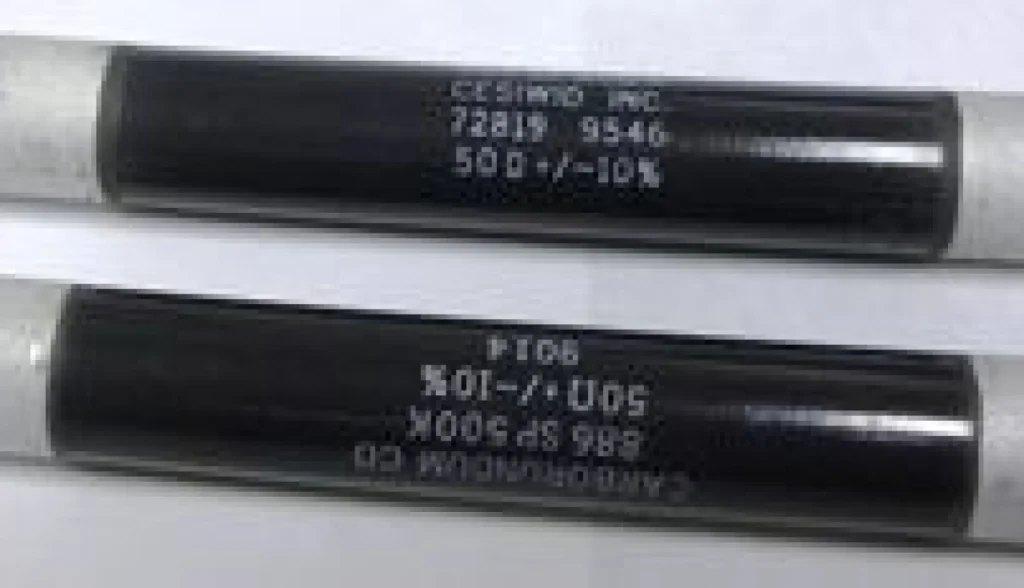

Em uma operação de 100 watts, recomenda-se um resistor de 30 W, preferencialmente de filme espesso, cerâmico ou de composição de carbono.
Modelos como Ohmite RF250, Caddock MP930 e Vishay Dale RH25 são amplamente utilizados devido à sua estabilidade térmica e comportamento previsível em alta frequência.
Resistores de fio enrolado não são adequados, pois possuem indutância que interfere no comportamento da antena em RF.
Modelos e Instalações
A Antena Terminated End Fed Vee (TEFV) pode ser instalada de diversas formas, conforme o espaço disponível.
As mais comuns incluem:

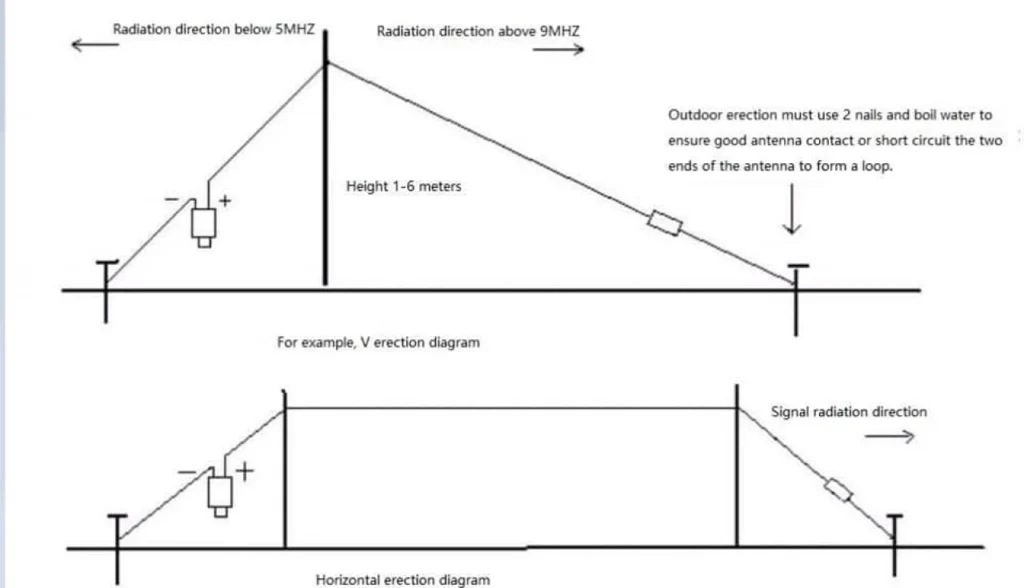

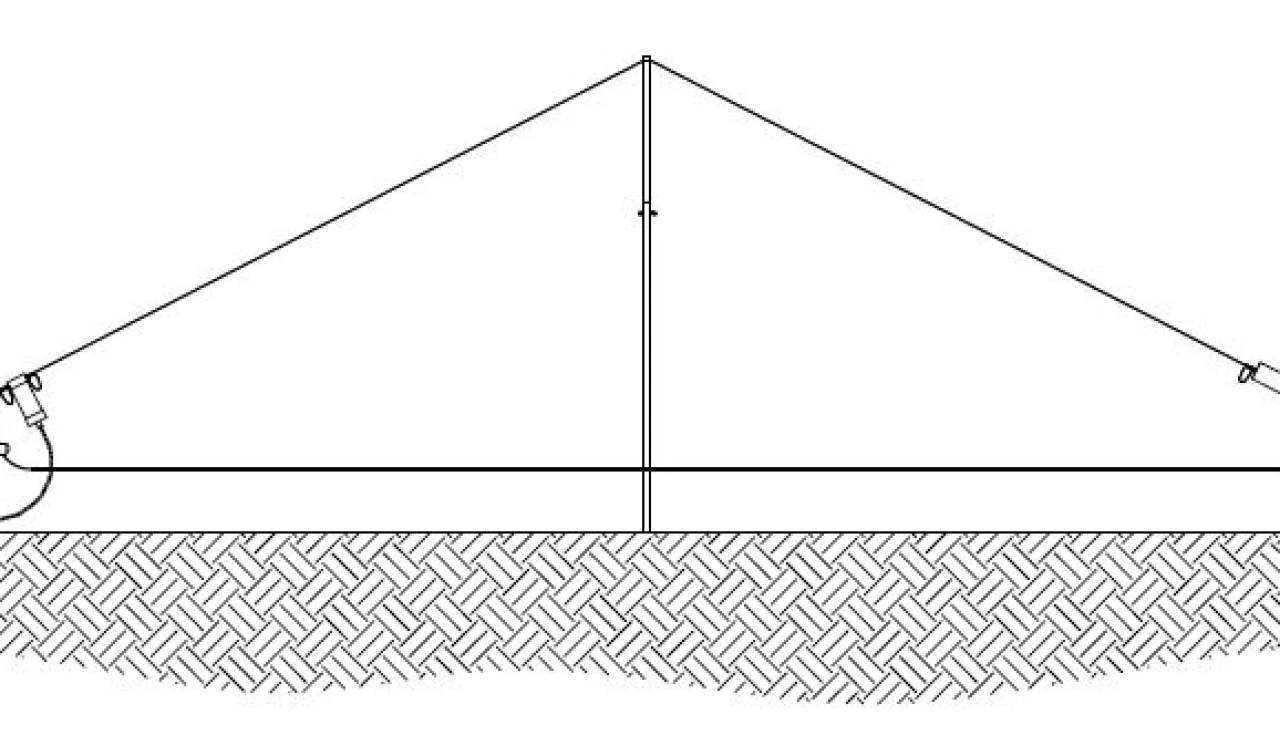

- V invertido, com o vértice central elevado;
- Inclinação leve em direção ao solo;
- Montagem horizontal, quando o espaço permite;
- Versão portátil, ideal para operações em campo (POTA/SOTA).
Recomendações Gerais

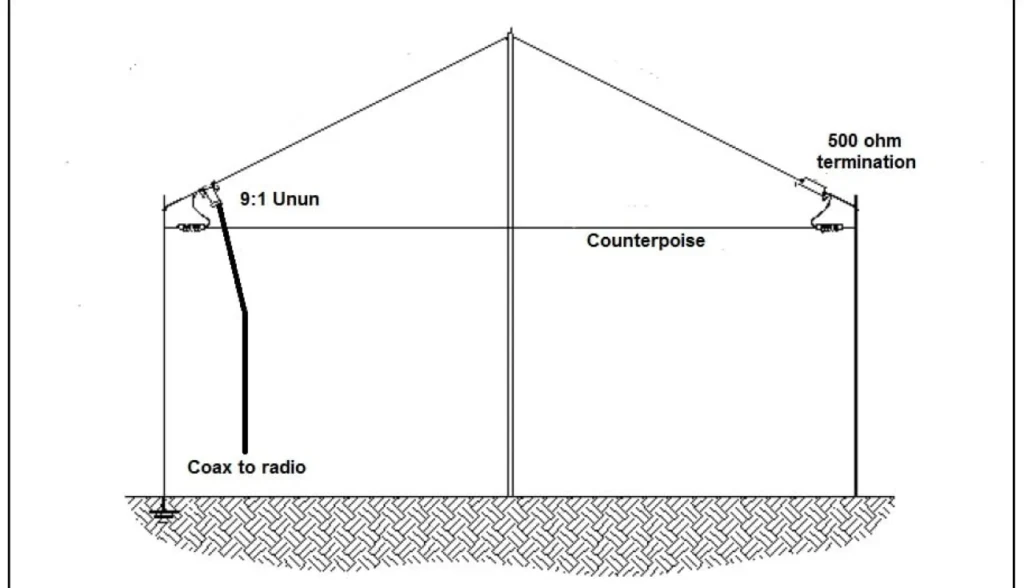

- Utilize hastes de aterramento em ambas as extremidades para melhor desempenho.
- Um contrapeso (counterpoise) opcional pode melhorar a estabilidade de impedância.
- Caso o solo tenha boa condutividade, as hastes de aterramento podem dispensar o contrapeso.
Em testes comparativos realizados por Bill, W9HJ, a TEFV apresentou resultados similares à de uma End Fed Half Wave multibanda, com a vantagem de não exigir acoplamento manual.
Perguntas Frequentes sobre a Antena TEFV
1. Qual deve ser a potência do resistor de 500 ohms?
→ Cerca de 30% da potência total. Para 100 W, use um resistor de 30 W.
2. Preciso de contrapeso ou aterramento?
→ Sim, é recomendável usar hastes de 3 metros em ambas as extremidades ou contrapesos no solo.
3. A antena realmente irradia?
→ Sim. Embora parte da potência seja absorvida pelo resistor, a perda máxima é de 30% (≈1,55 dB) — o equivalente a reduzir 100 W para 70 W, algo praticamente imperceptível no S-meter.
4. Preciso de acoplador?
→ Não. A Antena Terminated End Fed Vee (TEFV) opera de 1,8 a 54 MHz com SWR inferior a 2:1, dispensando o uso de tuner.
5. Quais resistores são mais indicados?
→ Resistores não indutivos de filme espesso ou de carbono cerâmico, capazes de suportar altas temperaturas.
Exemplo Prático de Construção
O autor VU3DXR testou uma antena TEFV com um ubitx v3 + PA150W + ATU100, obtendo excelente desempenho.
Configuração utilizada:
- Unun 9:1
- Fio irradiante em forma de V invertido com 21 metros
- Resistor de 470 ohms feito com dez resistores de 4,7kΩ / 2W em paralelo
- Perda por CMC (corrente de modo comum) observada apenas em potências altas
O gráfico de SWR obtido confirmou boa adaptação em toda a faixa de operação, provando a estabilidade do projeto.

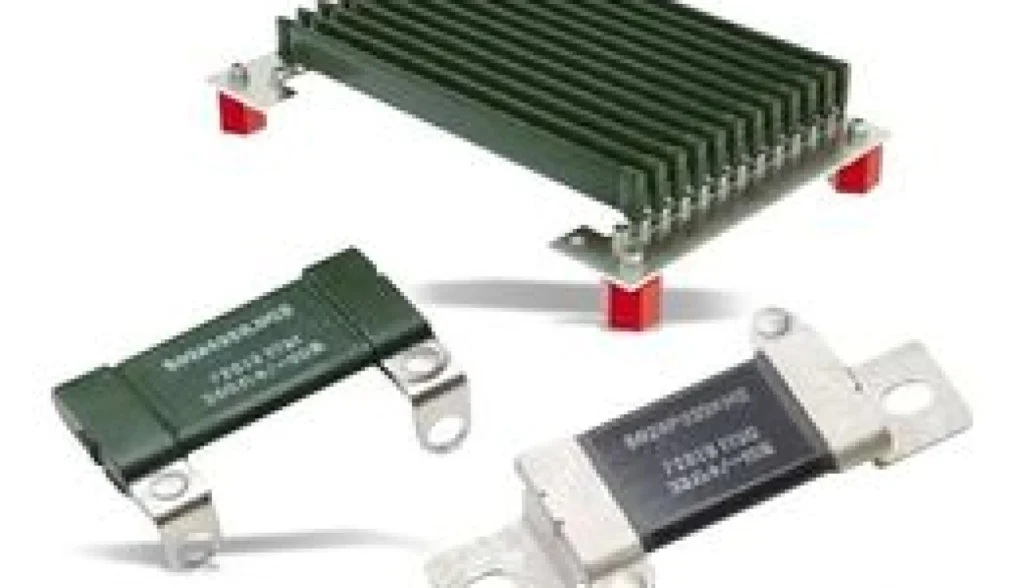

Seleção e Tipos de Resistores Recomendados
A seguir, alguns exemplos de resistores adequados para uso em Antena Terminated End Fed Vee (TEFV):
| Tipo | Modelo | Potência | Indutância | Observações |
|---|---|---|---|---|
| RF Power | Ohmite RF250 – 470Ω | 25W | Não indutivo | Excelente estabilidade |
| Filme espesso | Vishay Dale RH25 – 470Ω | 25W | Muito baixa | Ideal para HF |
| Composição cerâmica | TE Connectivity CGW – 470Ω | 50W | Não indutivo | Alta dissipação térmica |
| Precisão RF | Caddock MP930 – 470Ω | 30W | Zero | Resistência estável em alta frequência |
Esses componentes são amplamente utilizados por radioamadores e técnicos em RF devido à sua confiabilidade e durabilidade.
Construindo uma Antena TEFV Portátil
Para quem deseja experimentar, é possível montar uma Antena Terminated End Fed Vee (TEFV) simples em casa ou em campo com os seguintes materiais:
- 30 m de fio de cobre trançado
- 1 transformador unun 9:1 (100 W)
- 1 resistor de 470–500 Ω não indutivo
- 2 hastes de aterramento
- 1 mastro de fibra de vidro (6 a 10 m)
- Cabo coaxial RG-8X
- Isoladores, abraçadeiras e terminais tipo “olhal”
A instalação pode ser feita no quintal, parque ou campo aberto, bastando posicionar o fio em forma de V invertido e conectar as extremidades ao unun e ao resistor de terminação.
É importante testar inicialmente com baixa potência e garantir que o aterramento esteja firme.
Considerações Finais
A Antena Terminated End Fed Vee (TEFV) representa um equilíbrio notável entre simplicidade, eficiência e largura de banda.
Embora não seja a antena mais eficiente em uma única banda específica, sua capacidade multibanda sem ajustes, combinada com baixo VSWR e estabilidade elétrica, a torna uma escolha excelente para:
- Estações fixas de HF
- Operações portáteis (POTA, SOTA)
- Monitoramento de ondas curtas
- Radioescutas (SWL)
Com montagem simples, materiais acessíveis e desempenho previsível, a antena TEFV é ideal tanto para iniciantes curiosos quanto para operadores experientes que desejam uma antena confiável e versátil.
Em resumo:
A Antena Terminated End Fed Vee (TEFV) é uma ferramenta poderosa no arsenal de qualquer radioamador.
Seu design de onda viajante, baixa exigência de manutenção e excelente estabilidade de impedância fazem dela uma solução moderna e eficaz para comunicações de alta qualidade em todo o espectro de HF.
