Antena Vertical MFJ-1622: Guia Técnico e Completo para Radioamadores
A Antena Vertical MFJ-1622 é uma das opções mais versáteis e práticas para quem deseja operar em diversas faixas de frequência com desempenho estável e montagem simplificada. Desenvolvida pela renomada fabricante MFJ Enterprises, esta antena foi projetada para oferecer eficiência e portabilidade, sendo ideal tanto para estações fixas quanto para operações portáteis, campismo, expedições DX ou uso em ambientes com espaço limitado.
Ao longo deste guia técnico, vamos compreender em detalhes o funcionamento, as características construtivas e as vantagens da Antena Vertical MFJ-1622, além de explorar dicas práticas de sintonia e instalação. O conteúdo é estruturado de forma didática para atender tanto iniciantes no radioamadorismo quanto operadores avançados que buscam maximizar o desempenho do seu sistema de antenas.
1. Introdução à Antena Vertical MFJ-1622
A Antena Vertical MFJ-1622 é um sistema vertical encurtado com carga indutiva na base, projetado para operação em faixas de HF (7 a 30 MHz) e VHF (50 e 144 MHz).
Seu design compacto permite excelente desempenho em espaços reduzidos, como apartamentos, varandas e áreas urbanas onde a instalação de antenas maiores é inviável.
O elemento irradiante telescópico mede 265 cm quando estendido e 75 cm quando recolhido, proporcionando um equilíbrio entre portabilidade e eficiência. Acompanha um radial de fio utilizado como contrapeso elétrico, fundamental para estabilizar o plano de terra e melhorar o rendimento da irradiação vertical.
2. Estrutura e Componentes da MFJ-1622
A construção da Antena Vertical MFJ-1622 reflete o cuidado da MFJ com a durabilidade e a facilidade de ajuste. Ela é composta por três partes principais:
- Elemento irradiante telescópico, em alumínio leve e resistente à corrosão.

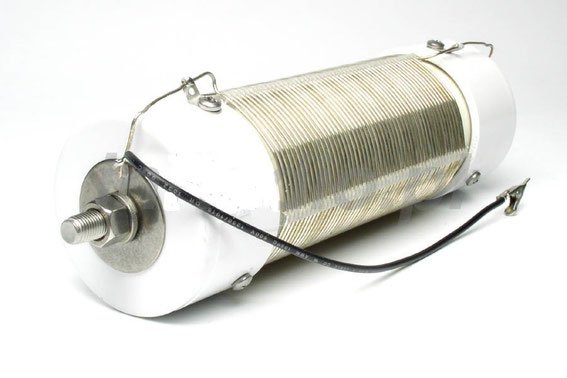

- Bobina de carga (indutor de base), responsável por compensar o encurtamento físico da antena e ajustar a ressonância nas diferentes bandas.
- Radiais de fio, que funcionam como plano de referência elétrica para o campo irradiado.
A combinação desses componentes garante uma resposta de frequência ampla e eficiência aceitável mesmo em locais com limitações estruturais.
3. Especificações Técnicas Detalhadas
| Parâmetro | Valor / Descrição |
|---|---|
| Faixas de operação | 7–30 MHz (HF), 50 MHz e 144 MHz (VHF) |
| Tipo | Vertical encurtada com carga indutiva |
| Elemento irradiante | Telescópico (265 cm estendido / 75 cm recolhido) |
| Bobina de base | 34 espiras, 42 µH |
| Diâmetro da bobina | 6,5 cm |
| Comprimento da bobina | 8,5 cm |
| Espaçamento entre espiras | Aproximadamente 1,5 mm |
| Diâmetro do fio | 1 mm (metal rígido) |
| Impedância típica | ~300 Ω @ 14,2 MHz |
| Potência máxima | 150 W (RF) |
| Ajuste de sintonia | Contato deslizante tipo “jacaré” sobre a bobina |
| Contrapeso | Radial de fio (1/4 λ) por banda |
Essas especificações confirmam que a Antena Vertical MFJ-1622 foi concebida para suportar operações de média potência, cobrindo as principais bandas de HF e VHF usadas por radioamadores em todo o mundo.
4. Funcionamento e Princípio de Irradiação
A Antena Vertical MFJ-1622 atua como uma antena monopolo encurtada, ou seja, seu comprimento físico é menor que o de um quarto de onda elétrico.
Para compensar essa diferença, utiliza-se uma bobina de carga — um indutor que adiciona reatância positiva ao circuito, restaurando a ressonância do sistema.

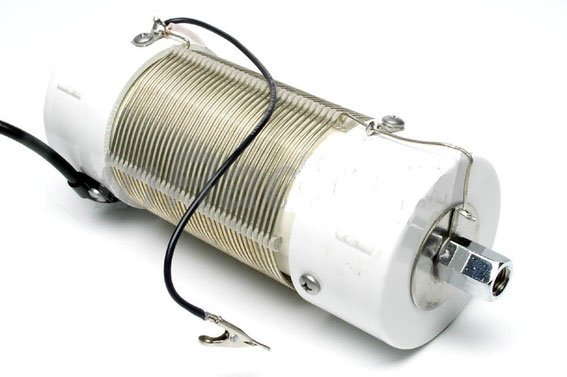

O ajuste de sintonia é feito por meio de um contato tipo jacaré que se conecta a diferentes espiras da bobina, modificando o valor efetivo da indutância.
Por exemplo, para operar em 14 MHz, o operador deve posicionar o contato na 9ª espira, o que proporciona a ressonância adequada para essa faixa.
Essa configuração permite sintonizar rapidamente a antena em diversas bandas, sem necessidade de componentes externos complexos. É uma solução ideal para quem busca mobilidade e praticidade operacional.
5. Impedância e Casamento de Potência
Em torno de 14,200 MHz, a Antena Vertical MFJ-1622 apresenta uma impedância aproximada de 300 ohms.
Para casar esse valor com o cabo coaxial padrão de 50 ohms, recomenda-se o uso de um transformador de impedância (un-un) 1:6.
Esse acessório garante transferência eficiente de energia de RF, minimizando perdas e ondas estacionárias.
Além disso, o uso de radiais adequados, com comprimento de 1/4 de onda para cada banda, é essencial para otimizar o desempenho e reduzir o ângulo de irradiação, favorecendo comunicações de longa distância (DX).
6. Instalação e Configuração
Uma das maiores vantagens da Antena Vertical MFJ-1622 é a facilidade de instalação.
Ela pode ser montada em varandas, sacadas, mastros portáteis, veículos ou estruturas temporárias durante expedições.
O suporte de fixação pode ser preso em superfícies metálicas ou de madeira, garantindo estabilidade mecânica e bom acoplamento elétrico.
Durante a instalação, recomenda-se:
- Posicionar o radial de fio de forma esticada e isolada do solo.
- Ajustar a bobina para a banda desejada antes da transmissão.
- Verificar o SWR (Standing Wave Ratio) para confirmar o ponto de ressonância.
Com pequenas variações de posicionamento e ajuste, é possível obter SWR abaixo de 1,5:1 em praticamente todas as bandas cobertas.
7. Desempenho em Campo
Diversos radioamadores relatam excelente desempenho da Antena Vertical MFJ-1622 em condições de uso real.
Apesar de seu tamanho compacto, ela oferece ganho satisfatório e baixo ruído de recepção.
Quando corretamente ajustada e combinada com radiais apropriados, a antena é capaz de efetuar contatos DX (longa distância) em 20, 15 e 10 metros com surpreendente eficiência.
Em VHF, apresenta bom rendimento para comunicações locais e repetidoras.
A potência máxima suportada de 150 W é mais que suficiente para operações com transceptores de médio porte, garantindo estabilidade térmica da bobina e dos condutores.
8. Aplicações Práticas e Versatilidade
A Antena Vertical MFJ-1622 é amplamente utilizada em diferentes contextos:
- Estações fixas urbanas, com limitação de espaço.
- Operações portáteis, como Field Day e atividades ao ar livre.
- Expedições DX e instalações temporárias.
- Montagem em veículos para operação móvel em HF/VHF.
Sua versatilidade faz dela uma das melhores opções de antena vertical multibanda para quem busca simplicidade sem abrir mão da eficiência.
9. Vantagens e Limitações
Vantagens principais:
- Cobertura de múltiplas bandas (HF e VHF).
- Montagem rápida e ajustável.
- Estrutura robusta e leve.
- Excelente desempenho para o tamanho.
- Ideal para ambientes restritos.
Limitações:
- Ganho inferior ao de antenas de comprimento total.
- Necessidade de ajuste manual da bobina.
- Dependência do uso de radiais adequados.
Mesmo com essas limitações, a Antena Vertical MFJ-1622 mantém uma relação custo-benefício excepcional, sendo uma das mais recomendadas para quem inicia no radioamadorismo ou busca uma solução portátil eficiente.
10. Conclusão
A Antena Vertical MFJ-1622 representa o equilíbrio perfeito entre compacidade, desempenho e praticidade.
Seja para uso fixo ou portátil, ela proporciona excelente cobertura de bandas, facilidade de sintonia e robustez construtiva.
Para o radioamador que busca uma antena multibanda confiável, capaz de se adaptar a diferentes situações e ainda assim entregar bom desempenho, a Antena Vertical MFJ-1622 é uma escolha segura e comprovada.
Com o devido cuidado na instalação e ajustes finos na bobina e nos radiais, este modelo pode se tornar o coração da sua estação HF/VHF compacta, permitindo comunicações de qualidade em qualquer lugar do mundo.
