Este projeto é para uma antena dipolo horizontal multibanda, ou dipolo em leque (fan dipole), otimizada para propagação NVIS nas bandas de 80 m e 40 m, com possibilidade de ajuste para 60 m ou 20 m usando um sintonizador de antena.

A antena fica baixa em relação ao solo (0,1–0,25 comprimentos de onda) para maximizar a radiação vertical, sendo adequada para uso portátil ou comunicações de emergência fixas (EMCOMM).

O projeto é inspirado em modelos práticos como a AS-2259/GR militar e soluções caseiras da comunidade de radioamadores.

Materiais Necessários

Fio da Antena

150–200 pés (45–60 m) de fio isolado para antena
(ex.: cobre trançado 14 AWG ou DX Engineering DXE-ANTW-150)

Para 80 m

• ~66 pés (20 m) total
• 33 pés (10 m) por lado

Para 40 m

• ~33 pés (10 m) total
• 16,5 pés (5 m) por lado

Isolador Central

• Isolador comercial de dipolo (DX Engineering)
  ou
• Caseiro feito com PVC e conectores

Isoladores de Extremidade

• 4–6 isoladores de cerâmica ou plástico

Cabo Coaxial

• 50–100 pés (15–30 m) de RG-8X ou RG-58
• Preferir cabo de baixa perda
• Para uso portátil, manter o cabo curto

Sintonizador de Antena

• Ex.: LDG AT-100ProII ou outro sintonizador de ampla faixa

Mastro ou Suporte

• Mastro telescópico de fibra de vidro de 3–5 m
• Ex.: cabo extensor de pintura (Lowe’s)

Alternativa:

• 4 mastros de fibra tipo “cammo poles” para uso portátil

Fio de Terra (Opcional)

• Cerca de 5% mais longo que o dipolo
  Exemplo:
• ~70 pés (21 m) para 80 m

Serve como refletor, aumentando ganho em 3–6 dB

Conectores

• 1 conector PL-259
• Plugues banana ou bornes para conexão no centro

Corda de Suporte

• Corda não condutiva (paracord)

Ferramentas

• Ferro de solda
• Alicate de corte
• Ferramenta de crimpagem
• Medidor de SWR ou analisador de antena

Opcional

• Balun 1:1 para reduzir radiação no cabo coaxial
• Tubos EMT (1¼″) para mastro mais resistente

Considerações de Projeto

Altura

Instalar a antena entre 0,1 e 0,25 comprimentos de onda acima do solo.

Exemplos:

40 m

• 13–23 pés (4–7 m)

80 m

• 26–46 pés (8–14 m)

Para uso portátil, 3–15 pés (1–4,5 m) é comum para priorizar radiação vertical em vez de DX.

Polarização

A polarização horizontal é essencial para NVIS.
Antenas verticais são menos eficazes.

Frequência

Operar abaixo da frequência crítica da ionosfera, normalmente entre:

3–10 MHz

Típico:

• 3,5 MHz (80 m) → noite
• 7 MHz (40 m) → dia

Refletor de Solo

Um fio colocado paralelo ao dipolo no chão pode melhorar o ganho.

Instruções de Construção Passo a Passo

1. Calcular o Comprimento dos Fios

Fórmula do dipolo meia-onda:

Comprimento (pés) = 468 / frequência (MHz)

Exemplos:

80 m (3,5 MHz)

• ~66 pés total
• 33 pés por lado

40 m (7 MHz)

• ~33 pés total
• 16,5 pés por lado

60 m (5,3 MHz – opcional)

• ~44 pés total
• 22 pés por lado

Corte dois fios para cada banda e identifique-os.

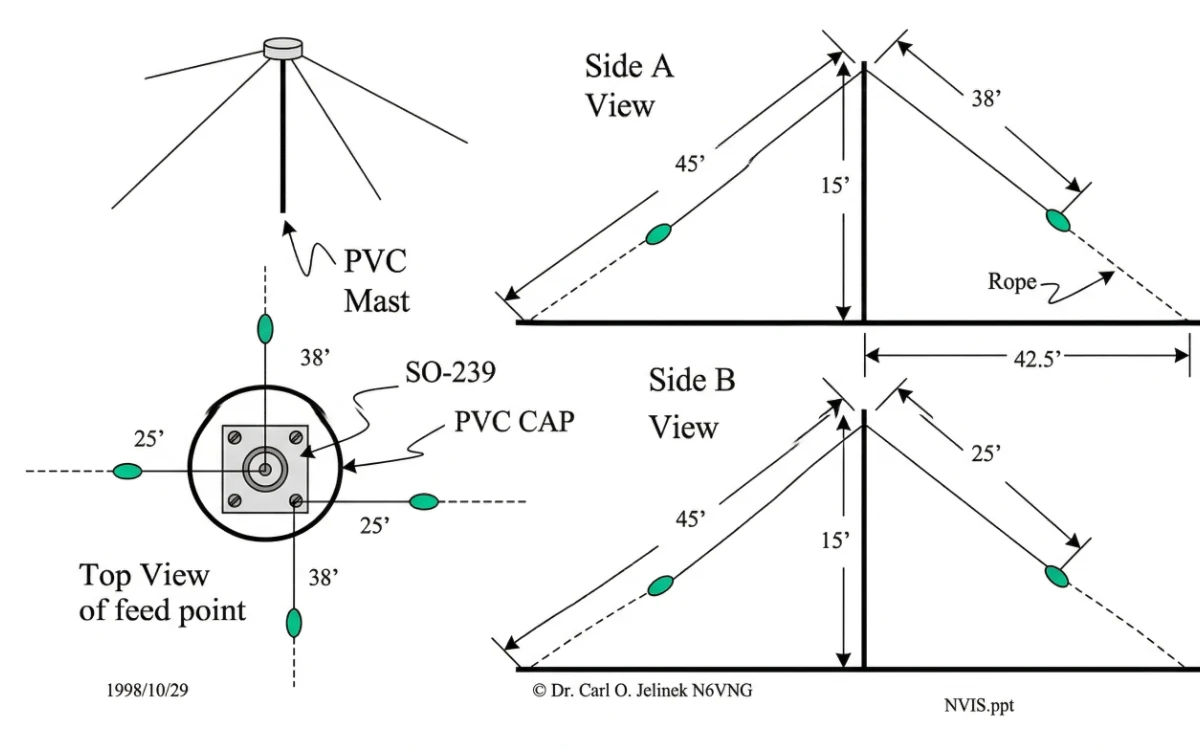

2. Preparar o Isolador Central

• Use um isolador comercial ou faça um com PVC.
• Instale um conector SO-239 ou bornes para o coaxial.
• Conecte os fios das bandas (80 m e 40 m).
• Faça solda ou crimpagem firme.

Para fan dipole:

Todos os dipolos são conectados no mesmo ponto de alimentação, abrindo-se em leque para reduzir interação.

3. Montar o Mastro

Para uso portátil:

• mastro telescópico de fibra (3–5 m)

ou

• quatro mastros cammo em quadrado

Para uso fixo:

• tubo PVC ou EMT de 3–5 m

Fixar com estacas ou base pesada.

4. Instalar o Dipolo

• Fixar o isolador central no topo do mastro.
• Estender os fios horizontalmente.
• Amarrar as pontas com corda em:
• estacas
• árvores
• suportes baixos

Altura típica das pontas:

~2 m

A antena pode ser:

• horizontal
• inverted-V leve

Se usar refletor:

• colocar um fio no chão 5% maior que o dipolo.

5. Conectar o Cabo Coaxial

• Conectar o coaxial ao isolador central.
• Usar balun 1:1 (recomendado).
• Levar o cabo até o rádio.

Manter curto:

<15 m em setups portáteis

6. Sintonizar a Antena

Conectar:

coax → tuner → rádio HF

Exemplos de rádio:

• Icom 7300
• Yaesu FT-857D

Testar em:

40 m (~7,1 MHz)

Ajustar comprimento dos fios até SWR:

≤ 1,5:1

Depois testar:

• 80 m
• outras bandas

Sem tuner a antena ressoa melhor apenas nas bandas projetadas.

7. Refletor de Solo (Opcional)

Colocar um fio no chão:

exemplo:

70 pés para 80 m

Paralelo ao dipolo.

Benefícios:

• +3 a 6 dB de ganho
• padrão de radiação mais estável

8. Teste e Operação

Testar em:

• 40 m durante o dia
• 80 m à noite

Alcance esperado NVIS:

100–300 milhas (160–480 km)

Usar potência baixa ou média:

5–100 W

Para EMCOMM:

• definir frequências pré-combinadas
• horários de contato

Dicas de Desempenho

Escolha da Frequência

Usar frequência cerca de 15% abaixo da frequência crítica.

Ferramentas úteis:

• VOACAP
• mapas ionosféricos em tempo real

Valores típicos:

Noite → 3,5 MHz
Dia → 7 MHz

Altura Ideal

Altura ideal:

0,2–0,25 λ

Exemplo para 40 m:

4,5–7 m

Alturas muito baixas (1 m) funcionam, mas com menor eficiência.

SWR e Perdas

SWR alto com coaxial longo gera perdas grandes.

Exemplo:

100 pés de RG-8X em 80 m

≈ 11,6 dB de perda

Manter coaxial curto ou usar tuner na base.

Operação Multibanda

Dipolo em leque ou tuner permite operar em:

• 80 m
• 40 m
• 60 m
• possivelmente 20 m

Bandas acima de 10 MHz não são ideais para NVIS.

Terreno

NVIS é excelente para:

• áreas montanhosas
• florestas
• locais sem linha de visada

Desempenho Esperado

Alcance

100–300 milhas
(160–480 km)

Ideal para:

• comunicação regional
• cenários de desastre

SWR

Com ajuste correto:

1.1:1 a 1.5:1

em 40 m e 80 m.

Redução de Ruído

Antenas NVIS muito baixas (1–1,2 m):

• reduzem ruído
• melhoram relação sinal-ruído

Especialmente útil para QRP (baixa potência).
