dBi e dBd em Antenas: Entendendo Ganho e Desempenho
Seja você um iniciante ou alguém experiente no universo das antenas, compreender os conceitos de dBi e dBd é essencial para avaliar o desempenho de sistemas de transmissão e recepção. Este guia aborda de forma clara e objetiva como esses termos funcionam, suas diferenças e como impactam no desempenho das antenas.
O Que é dBi?
dBi significa decibéis isotrópicos, uma unidade que descreve o ganho de uma antena em relação a uma antena isotrópica ideal. Essa antena teórica irradia energia de forma uniforme em todas as direções, formando uma esfera perfeita de radiação.
Como o dBi é Calculado
A fórmula para calcular o ganho em dBi é:
dBi = 10 * log10(P/P0)
Onde:
- dBi é o ganho da antena em decibéis isotrópicos.
- P representa a potência irradiada pela antena na direção desejada.
- P0 é a potência irradiada por uma antena isotrópica ideal na mesma direção.
Se uma antena possui 5 dBi de ganho, significa que ela direciona cinco vezes mais energia em uma direção específica comparada a uma antena isotrópica.
Aplicabilidade do dBi
O uso do dBi é comum em tecnologias modernas, incluindo:
- Redes Wi-Fi
- Sistemas de TV digital
- Redes de telefonia móvel
Essas aplicações exigem medições precisas do ganho para garantir maior alcance e melhor qualidade de sinal.
O Que é dBd?
dBd significa decibéis em relação a um dipolo meia-onda, uma unidade que compara o ganho de uma antena a uma antena dipolo padrão. O dipolo meia-onda é amplamente utilizado como referência no mundo do rádio amador.
Como o dBd é Calculado
O dBd também é expresso em decibéis, utilizando uma relação semelhante ao cálculo do dBi.
Uma antena com 3 dBd de ganho é três vezes mais eficaz que um dipolo meia-onda ao direcionar energia na direção desejada.
Aplicabilidade do dBd
O termo dBd é amplamente utilizado por entusiastas do rádio amador e sistemas que empregam dipolos como padrão de referência.
Diferença Entre dBi e dBd
Uma diferença importante é que o ganho em dBi é aproximadamente 2,15 unidades maior que o ganho em dBd. Isso ocorre porque um dipolo meia-onda tem cerca de 2,15 dBi de ganho em relação a uma antena isotrópica.
| Ganho em dBd | Equivalente em dBi |
|---|---|
| 0 dBd | 2,15 dBi |
| 3 dBd | 5,15 dBi |
| 6 dBd | 8,15 dBi |
Essa diferença pode influenciar na avaliação e escolha de uma antena para sua aplicação.
Quando Usar dBi ou dBd?
- Use dBi quando comparar antenas para Wi-Fi, redes celulares ou aplicações que exigem um padrão de referência isotrópico.
- Prefira dBd para avaliação de antenas tradicionais em sistemas de rádio amador ou projetos que envolvam dipolos.
Escolhendo a Antena Ideal
A seleção da antena ideal depende de diversos fatores, como:
- Direcionalidade: Antenas com maior ganho (em dBi ou dBd) tendem a ser mais direcionais.
- Frequência de operação: Verifique se a antena é adequada para a faixa de frequência desejada.
- Impedância: Assegure-se de que a impedância da antena é compatível com o transmissor ou receptor.
- Tipo de cabo: Utilize cabos de baixa perda para maximizar a eficácia do sistema.

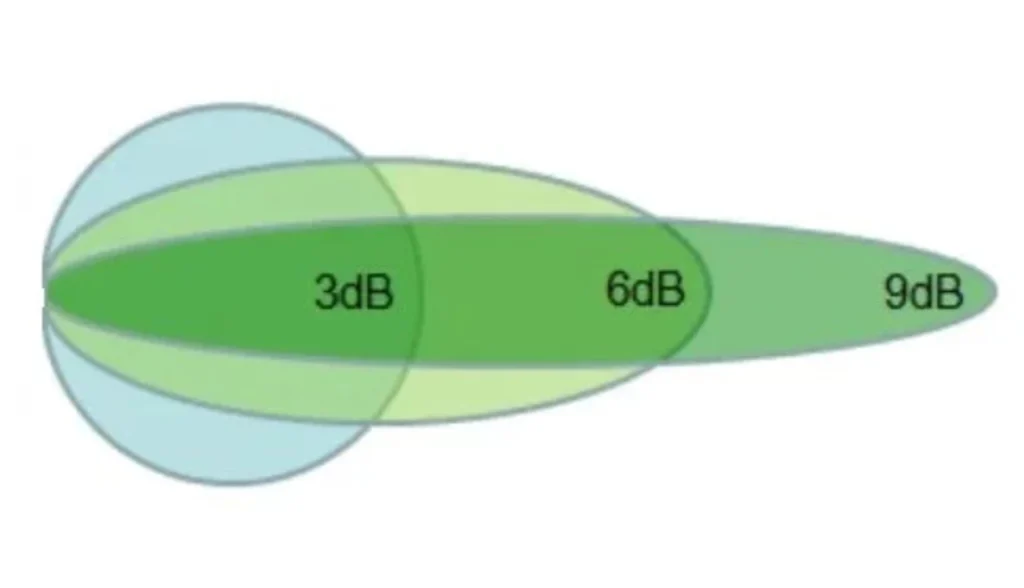

Impacto na Potência e Alcance
Uma antena com maior ganho proporciona um sinal mais forte e maior alcance. A cada 3 dB adicionais no ganho, a potência efetiva do sinal é dobrada.
| Ganho (dBi/dBd) | Multiplicação do Sinal |
|---|---|
| 0 dBd (2,15 dBi) | 1x |
| 3 dBd (5,15 dBi) | 2x |
| 6 dBd (8,15 dBi) | 4x |
| 9 dBd (11,15 dBi) | 8x |
Investir em uma antena com ganho adequado é uma estratégia eficaz para melhorar a qualidade e o alcance da comunicação.
Conclusão
Compreender a diferença entre dBi e dBd é essencial para avaliar e escolher a melhor antena para seu sistema de comunicação. O dBi destaca o ganho em relação a uma antena isotrópica, enquanto o dBd compara com um dipolo meia-onda.
Ambas as unidades têm aplicações importantes, e compreender suas particularidades permite uma escolha mais precisa e eficiente para cada necessidade. Ao selecionar uma antena, avalie cuidadosamente seu ganho e características para garantir o melhor desempenho na transmissão e recepção de sinais.
