Fundamentos de Antenas – Entendendo a Ciência por Trás das Comunicações

Introdução: A Era das Antenas e o Fundamento da Comunicação Moderna

No mundo conectado de hoje, antenas desempenham um papel fundamental na transmissão de dados e informações. Sem elas, nossos celulares, rádios, TVs e satélites seriam silenciosos, ilhas isoladas em um mar de silêncio digital. Nesta introdução, exploraremos a relevância crítica das antenas em nossas vidas diárias e delinearemos o que você aprenderá neste guia abrangente.

A Proliferação das Antenas na Tecnologia Contemporânea

Antenas são a espinha dorsal da comunicação sem fio; elas são os dispositivos que enviam e recebem ondas eletromagnéticas, permitindo que diferentes tipos de tecnologia ‘falem’ umas com as outras. Desde a transmissão de uma simples música no seu rádio FM até a realização de uma chamada de vídeo do outro lado do mundo, as antenas são a chave para desbloquear um espectro invisível de conectividade.

Compreendendo os Fundamentos

Este guia visa desmistificar os princípios das antenas, começando pelos conceitos básicos e avançando para as complexidades da propagação de ondas e design de antenas. Com um foco em fundamentos claros e aplicação prática, você estará bem equipado para entender como as antenas moldam o mundo da comunicação moderna.

O que Você Vai Aprender

Nós cobriremos tudo, desde a história das antenas e suas aplicações, até os princípios físicos que permitem que as antenas operem eficientemente em um vasto leque de frequências. Parâmetros de antenas, tipos de antenas, e considerações de design serão discutidos detalhadamente para proporcionar uma compreensão holística de seu funcionamento.

A Jornada Adiante

Ao fim desta jornada, você terá uma compreensão profunda dos fundamentos de antenas e estará melhor preparado para apreciar ou mesmo contribuir para o campo da engenharia de RF e comunicações sem fio. Vamos desbravar juntos o caminho das ondas eletromagnéticas e descobrir como elas são essenciais para manter o mundo conectado.

Seção 1: História e Princípios Básicos

O Modelo de Antena de Hertz: A Pedra Angular das Comunicações Modernas

O entendimento das antenas começa com Heinrich Hertz, cujas experiências foram cruciais para provar a existência de ondas eletromagnéticas. Seu modelo de antena foi a primeira instância prática que mostrou como as ondas elétricas poderiam ser transmitidas e recebidas. Este conceito é a pedra angular da tecnologia de rádio e abriu caminho para o desenvolvimento de todas as formas de comunicação sem fio que hoje são ubíquas em nossa sociedade.

Antenas e a Natureza: Uma Sintonia Evolutiva

Assim como as antenas biológicas — como as encontradas em insetos — captam sinais do ambiente, as antenas técnicas são projetadas para captar frequências específicas. Esta comparação metafórica ressalta a natureza intuitiva do design de antenas, onde cada tipo é otimizado para capturar sinais de rádio de maneira eficaz, assim como as antenas naturais são refinadas pela evolução para detectar informações vitais.

As Equações de Maxwell: A Fundação Científica das Antenas

As equações de Maxwell formam a base científica para o entendimento de como as antenas funcionam. Essas equações descrevem como os campos elétricos e magnéticos interagem e dão origem às ondas eletromagnéticas. Compreender esses princípios é essencial para qualquer um que deseje aprofundar seus conhecimentos em eletromagnetismo e engenharia de antenas.

Seção 2: Fundamentos da Propagação de Ondas

Derivação e Compreensão da Equação de Onda

A propagação de ondas eletromagnéticas é governada por uma equação fundamental que descreve como as ondas se movem através do espaço. Essa equação de onda, derivada das equações de Maxwell, fornece a base para entender o comportamento das ondas eletromagnéticas. Ao solucionar essa equação, obtemos um conjunto de soluções que representam as diversas formas como as ondas podem se propagar – sejam elas de rádio, luz visível, ou raios-X.

A Onda Plana: Simplicidade e Significado

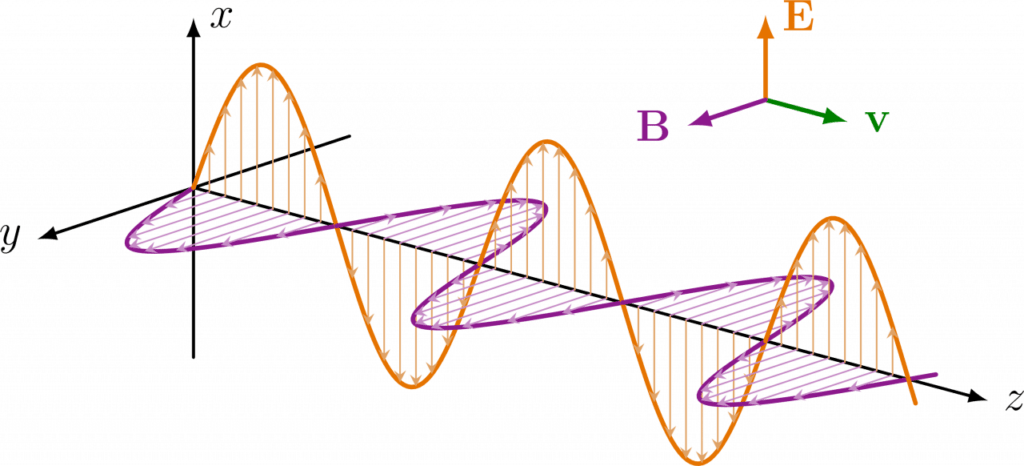

Uma onda plana é a forma mais simples de onda eletromagnética e serve como um modelo fundamental para muitas análises em engenharia de RF e comunicações sem fio. Visualize-a como uma série de planos paralelos, onde cada plano representa uma frente de onda constante. Em um espaço livre e sem obstáculos, essas ondas se propagam em linha reta, com campos elétricos e magnéticos perpendiculares entre si e à direção de propagação.

Propagação no Espaço Livre: O Ideal e o Real

Em condições ideais de espaço livre – um vácuo sem interferência – as ondas eletromagnéticas se propagam sem perda de energia. Na prática, mesmo no espaço aéreo da Terra, as ondas encontram obstáculos e a atenuação é inevitável. Compreender a propagação no espaço livre é crucial para projetar sistemas de antenas capazes de transmitir sinais de forma eficiente, levando em conta as inevitáveis variações causadas pelo ambiente real.

Seção 3: Características Gerais das Antenas

Densidade e Padrão de Radiação: A Essência da Dispersão de Ondas

Densidade de radiação refere-se à quantidade de energia que uma antena emite ou recebe por unidade de área. Essa característica é essencial para entender como e onde as antenas dispersam energia. Em paralelo, o padrão de radiação de uma antena descreve a distribuição espacial dessa energia, sendo uma representação visual crucial para projetistas de antenas, pois mostra como uma antena direciona a energia no espaço.

Diretividade e Ganho: Maximizando a Eficiência

A diretividade de uma antena indica o quão bem ela pode focalizar energia em uma direção específica em comparação com outras direções. Já o ganho é uma medida que combina a direitividade e a eficiência elétrica de uma antena, refletindo a capacidade da antena de converter potência de entrada em ondas de rádio em uma direção específica. Estes são fatores fundamentais para o desempenho otimizado em sistemas de comunicação.

Área Efetiva e Impedância de Entrada: Afinando a Recepção

A área efetiva de uma antena está diretamente relacionada à sua capacidade de captar energia de uma onda incidente, enquanto a impedância de entrada é a resistência que uma antena oferece à corrente elétrica. Uma compreensão aprofundada destes parâmetros é vital para a integração eficaz de antenas em circuitos de comunicação, assegurando a transferência máxima de energia.

VSWR e Largura de Banda: Ajustando para a Perfeição

O VSWR (Voltage Standing Wave Ratio) é uma medida da relação entre ondas estacionárias criadas quando há uma má combinação de impedância no sistema de antena. Um VSWR ideal é fundamental para a eficiência do sistema. A largura de banda de uma antena define o intervalo de frequências sobre o qual ela pode operar efetivamente, sendo um parâmetro crítico para aplicações de comunicação modernas que exigem uma ampla gama de frequências.

Seção 4: Tipos de Antenas e Suas Funcionalidades

Dipolos de Meia Onda e Monopolos: Os Clássicos da Comunicação

Os dipolos de meia onda são, talvez, o tipo de antena mais reconhecido, caracterizados por sua simplicidade e eficácia. Sua operação é baseada na recepção e transmissão de ondas cujo comprimento é duas vezes o comprimento da antena, o que os torna ideais para uma vasta gama de aplicações em frequências de rádio. Por outro lado, antenas monopolos são uma variação do dipolo e são muitas vezes usadas em veículos e estruturas fixas devido ao seu tamanho compacto e padrão de radiação omnidirecional.

Antenas Direcionais e Log-Periódicas: Focando o Sinal

Antenas direcionais são projetadas para focar a energia em uma direção específica, o que as torna ideais para aplicações que requerem longo alcance, como links de comunicação ponto a ponto. Já as antenas log-periódicas são reconhecidas por sua ampla largura de banda e capacidade de operar eficientemente em uma série de frequências, o que as torna extremamente versáteis em ambientes de comunicação dinâmicos.

Antenas Ativas: A Fronteira da Tecnologia de Antenas

O foco especial neste guia está nas antenas ativas, que incorporam componentes eletrônicos para amplificar e ajustar o sinal recebido. Elas são uma solução para muitos dos desafios enfrentados pelas antenas passivas, especialmente quando se trata de operar em ambientes com alto nível de ruído ou quando o espaço é uma limitação. Suas vantagens incluem melhor relação sinal-ruído, capacidade multibanda e flexibilidade de design, abrindo caminho para inovações em comunicações móveis e satelitais.

Seção 5: Aplicações Práticas

As características únicas das antenas têm um impacto direto em como elas são utilizadas em cenários do mundo real. Nesta seção, exploraremos como as propriedades discutidas anteriormente afetam o uso das antenas em diferentes contextos e daremos exemplos específicos de aplicações para cada tipo de antena que discutimos.

Influência das Características no Uso de Antenas

Cada característica de uma antena — seja sua diretividade, largura de banda ou ganho — determina o seu papel ideal em sistemas de comunicação. Por exemplo, uma antena com alta diretividade é perfeita para links de comunicação ponto a ponto, enquanto aquelas com largura de banda mais ampla são adequadas para aplicações que exigem a transmissão de uma grande quantidade de dados por um espectro de frequências variado.

Aplicações para Dipolos de Meia Onda e Monopolos

Dipolos de meia onda são frequentemente encontrados em estações base de rádio amador devido à sua simplicidade e eficiência em uma frequência específica. Monopolos, por sua vez, são comuns em veículos como antenas de rádio FM devido ao seu tamanho compacto e padrão de radiação que não requer uma orientação específica.

Utilização de Antenas Direcionais e Log-Periódicas

Antenas direcionais são a espinha dorsal de links de comunicação de longa distância, como satélites e antenas de telecomunicações, onde focar o sinal em uma única direção é vital. Antenas log-periódicas, com sua capacidade de operar em um amplo espectro, são ideais para aplicações de transmissão de televisão e em situações de busca e salvamento, onde várias frequências são necessárias.

Antenas Ativas no Avanço da Comunicação

Antenas ativas estão na vanguarda das comunicações sem fio modernas, particularmente em telefones celulares e estações base onde o espaço é limitado e a qualidade do sinal é primordial. Sua capacidade de amplificar sinais fracos e operar em múltiplas bandas simultaneamente as torna indispensáveis em ambientes urbanos densos e em tecnologias emergentes como redes 5G.

Seção 6: Considerações de Design e Otimização

No design de antenas, os engenheiros enfrentam uma variedade de desafios que variam de acordo com o ambiente de aplicação e as especificações de desempenho exigidas. Esta seção se aprofunda nos obstáculos comuns e estratégias de otimização para garantir que as antenas atendam às necessidades de desempenho sem comprometer outros aspectos.

Enfrentando Desafios de Design em Diversos Ambientes

O design de uma antena pode ser drasticamente afetado por fatores ambientais como interferências eletromagnéticas, obstáculos físicos e extremos climáticos. Antenas destinadas ao uso externo, por exemplo, devem ser robustas o suficiente para suportar condições climáticas adversas, enquanto aquelas usadas em ambientes internos devem ser projetadas para lidar com reflexões e absorção por materiais de construção.

Estratégias de Otimização de Performance

A otimização de uma antena é um processo multifacetado que inclui ajustes em seu design físico, escolha de materiais, e considerações sobre a eletrônica associada. Para otimizar a performance, engenheiros podem utilizar técnicas como:

  • Simulação por computador para prever o comportamento da antena em diferentes condições antes da construção física.
  • Ajuste de impedância para maximizar a transferência de energia entre a antena e o circuito.
  • Seleção de materiais com propriedades específicas para alcançar a diretividade desejada, largura de banda e eficiência.
  • Técnicas de diversidade e MIMO (Multiple Input, Multiple Output) para melhorar a qualidade do sinal em ambientes com múltiplos caminhos de propagação.

Conclusão: A Jornada das Antenas na Vanguarda Tecnológica

Chegamos ao fim de nossa exploração aprofundada dos Fundamentos de Antenas. Vimos como as antenas são vitais para a comunicação moderna, da história e princípios básicos, passando pelos fundamentos da propagação de ondas, às características gerais, tipos e funcionalidades de antenas diversas, e finalmente, as considerações de design e otimização.

A tecnologia de antenas continua a evoluir, adaptando-se às demandas de uma sociedade cada vez mais conectada e às novas fronteiras da tecnologia emergente. Conforme avançamos para a era do 5G e além, as antenas desempenharão um papel ainda mais crítico em manter o mundo conectado de maneiras que atualmente só podemos imaginar.

Apêndice: Terminologia Técnica e Recursos para Aprofundamento

Para aqueles que desejam continuar sua jornada de aprendizado ou precisam de um glossário rápido de termos técnicos, o apêndice a seguir oferece definições claras e referências adicionais.

Terminologia Técnica:

  • Dipolo: Um tipo de antena composta por dois condutores idênticos posicionados end-to-end mas com alimentação no centro.
  • Impedância: Uma medida de oposição que um circuito oferece à passagem de uma corrente quando uma voltagem é aplicada.
  • VSWR (Voltage Standing Wave Ratio): Uma medida de eficiência de transmissão de energia entre a antena e a linha de transmissão.

Referências Adicionais:

  • “Antenna Theory: Analysis and Design” por Constantine A. Balanis.
  • “RF Microelectronics” por Behzad Razavi.
  • IEEE Transactions on Antennas and Propagation: Uma publicação técnica que oferece artigos sobre a última pesquisa em tecnologia de antenas.
