Guia Completo sobre Acoplador de Antena

Acoplador de Antena: Uma Peça Fundamental no Mundo do Rádio

No vasto universo da comunicação via rádio, o acoplador de antena desempenha um papel crucial, muitas vezes subestimado por novatos, mas absolutamente vital para os entusiastas e profissionais do rádio. Este componente, também conhecido por outros nomes como sintonizador de antena ou ATU (Antenna Tuning Unit), é a ponte que garante que a transmissão entre o transceptor e a antena seja a mais eficiente possível.

A principal função de um acoplador de antena é otimizar a relação de onda estacionária de tensão (SWR). Em termos simples, ele garante que a energia enviada pelo transceptor seja absorvida pela antena da maneira mais eficiente, minimizando a quantidade de energia refletida de volta ao transceptor. Esta otimização é crucial para proteger o equipamento e garantir transmissões claras e eficazes.

No entanto, a importância do acoplador de antena vai além da simples otimização. Ele também permite a utilização de uma variedade de antenas, cada uma com suas próprias características e necessidades de sintonização. Isso oferece uma flexibilidade incrível para os operadores de rádio, permitindo-lhes adaptar-se a diferentes situações e necessidades de comunicação.

Ao longo deste guia, vamos mergulhar profundamente no mundo dos acopladores de antena, explorando sua funcionalidade, importância e como escolher o acoplador certo para suas necessidades. Se você é novo no mundo do rádio ou simplesmente quer aprimorar seu conhecimento, este guia é para você.



O que é um Acoplador de Antena?


Definição e Função Básica

Um acoplador de antena, frequentemente referido como ATU (Antenna Tuning Unit) ou sintonizador de antena, é um dispositivo eletrônico usado principalmente para ajustar a impedância elétrica entre um transceptor (transmissor/receptor) e a antena. Em essência, ele age como uma ponte, garantindo que a energia enviada pelo transceptor seja absorvida e irradiada pela antena de maneira eficiente, minimizando qualquer reflexão de energia.

A principal função do acoplador de antena é otimizar a Relação de Onda Estacionária de Tensão (SWR). Quando a antena não está perfeitamente sintonizada para a frequência de transmissão desejada, ocorre uma discrepância entre a impedância da antena e a do transceptor. O acoplador de antena ajusta essa discrepância, permitindo que a energia flua de forma eficiente entre o transceptor e a antena, protegendo o equipamento e garantindo transmissões claras.

Diferenciação de Outros Componentes

Ao contrário de outros componentes em um sistema de rádio, o acoplador de antena não é responsável por amplificar, modificar ou processar o sinal de rádio. Em vez disso, ele se concentra exclusivamente em ajustar a impedância para maximizar a eficiência da transmissão. Enquanto um amplificador, por exemplo, aumenta a potência do sinal, e um filtro pode remover certas frequências indesejadas, o acoplador de antena simplesmente garante que o sinal seja transmitido da forma mais eficaz possível.

Outra distinção importante é que, enquanto muitos componentes do sistema de rádio são específicos para certas funções ou bandas de frequência, um acoplador de antena é versátil. Ele pode ser usado em diversas bandas e com diferentes tipos de antenas, tornando-se uma ferramenta essencial e flexível para qualquer entusiasta ou profissional de rádio.

Por que você precisa de um Acoplador de Antena?


A Importância de Manter um SWR Baixo

O SWR, ou Relação de Onda Estacionária de Tensão, é uma métrica crucial no mundo das comunicações via rádio. Ele indica o quão bem a energia do transceptor é transferida para a antena. Um SWR ideal é 1:1, o que significa que toda a energia do transceptor é absorvida e irradiada pela antena, sem reflexões. No entanto, na prática, pequenas discrepâncias são comuns e aceitáveis.

Manter um SWR baixo é vital por várias razões. Primeiramente, um SWR elevado indica que uma parte significativa da energia está sendo refletida de volta para o transceptor. Isso não apenas reduz a eficiência da transmissão, mas também pode causar danos ao transceptor devido ao excesso de calor gerado pela energia refletida. Um acoplador de antena ajusta a impedância, garantindo que o SWR permaneça o mais próximo possível de 1:1, independentemente das características específicas da antena ou das condições de transmissão.

Proteção do Transceptor e Eficiência na Transmissão

O acoplador de antena desempenha um papel duplo: proteger o transceptor e garantir a eficiência máxima na transmissão. Como mencionado anteriormente, um SWR elevado pode resultar em energia refletida, que, se não for gerenciada, pode danificar o transceptor. Ao usar um acoplador de antena, você está essencialmente protegendo seu investimento, garantindo que seu equipamento de rádio permaneça seguro e funcional por mais tempo.

Além da proteção, a eficiência é outra razão crítica para usar um acoplador de antena. Em situações onde a clareza e a força do sinal são vitais, como em emergências ou comunicações de longa distância, garantir que a maior parte da energia do transceptor seja efetivamente irradiada pela antena pode fazer a diferença entre uma comunicação bem-sucedida e falhas de transmissão.

Em resumo, um acoplador de antena não é apenas uma ferramenta para otimizar a transmissão; é um guardião que protege seu equipamento e garante que suas comunicações sejam claras, fortes e eficientes.

Tipos de Acopladores de Antena


ATUs Internos vs. Externos

ATUs Internos são integrados diretamente dentro do transceptor. Eles são compactos e convenientes, pois não requerem nenhum equipamento adicional ou cabos extras.

Vantagens:

  • Conveniência: Não há necessidade de comprar ou configurar um dispositivo separado.
  • Espaço: Ideal para estações com espaço limitado ou para operações móveis/portáteis.

Desvantagens:

  • Limitações de Sintonização: Pode não ser tão eficaz em ajustar antenas com SWRs muito altos.
  • Menos Flexibilidade: Pode não ser adequado para todas as antenas ou bandas.

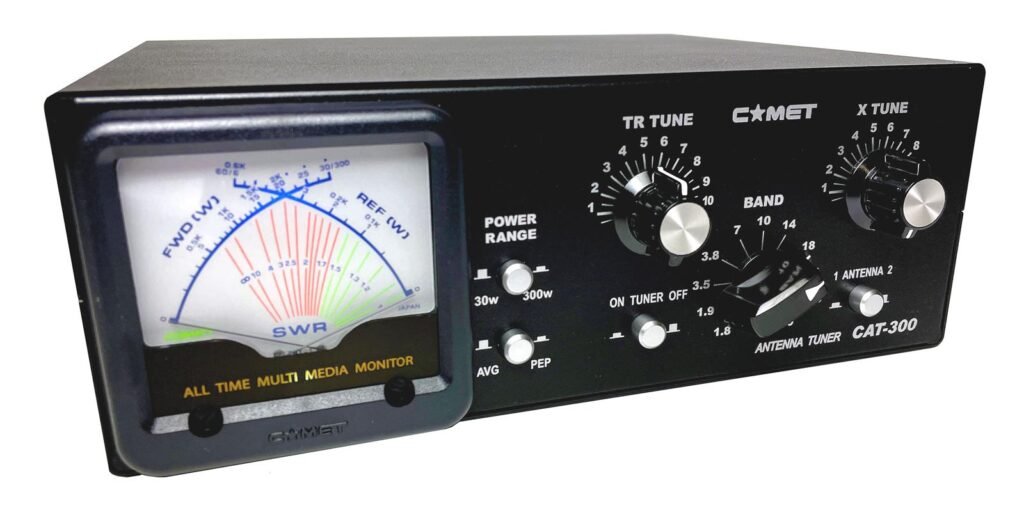

ATUs Externos são unidades separadas que são conectadas entre o transceptor e a antena. Eles são geralmente mais robustos e oferecem uma gama mais ampla de sintonização.

Vantagens:

  • Maior Alcance de Sintonização: Pode lidar com uma variedade maior de antenas e situações.
  • Flexibilidade: Pode ser usado com múltiplos transceptores ou antenas.

Desvantagens:

  • Maior Espaço: Requer espaço adicional e pode ser mais pesado.
  • Custo Adicional: Pode ser um investimento adicional se o transceptor já tiver um ATU interno.

Quando usar cada um deles? Use ATUs internos para operações simples, móveis ou quando o espaço é uma preocupação. Opte por ATUs externos para estações fixas, antenas complexas ou quando se busca a máxima flexibilidade e eficiência de sintonização.




Operação Manual vs. Automática

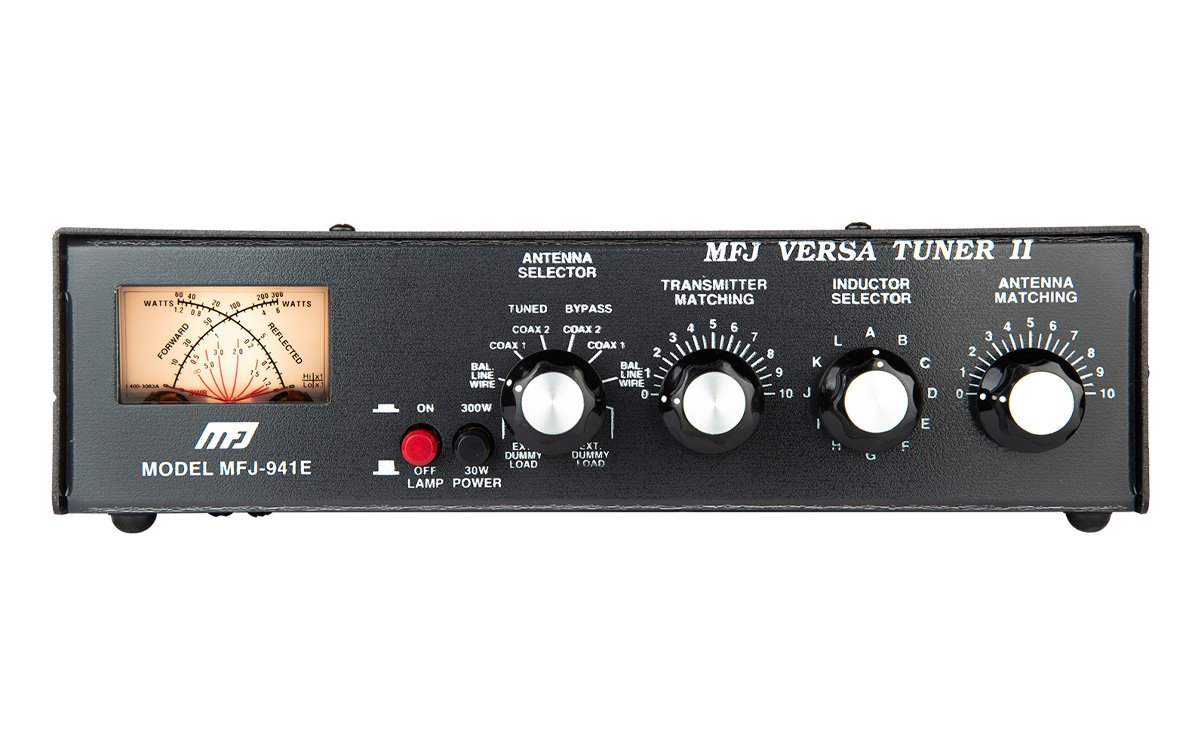

Operação Manual: Requer que o operador ajuste manualmente os controles para alcançar a sintonização desejada. Isso pode ser feito girando botões ou ajustando slides até que o SWR ideal seja alcançado.

Vantagens:

  • Controle Preciso: Permite ao operador ajustar finamente a sintonização.
  • Menos Dependência de Energia: Não requer energia para operar automaticamente.

Desvantagens:

  • Mais Demorado: Pode ser mais lento para sintonizar, especialmente para novatos.
  • Requer Conhecimento: O operador precisa entender o processo de sintonização.

Operação Automática: Usa circuitos eletrônicos para detectar e ajustar automaticamente a melhor sintonização possível.

Vantagens:

  • Rápido: Sintoniza rapidamente, muitas vezes em segundos.
  • Conveniente: Ideal para quem prefere uma abordagem “definir e esquecer”.

Desvantagens:

  • Dependência de Energia: Requer uma fonte de energia para operar.
  • Menos Controle: O operador tem menos controle direto sobre o processo de sintonização.

Como escolher entre manual e automático? Se você valoriza a precisão e gosta de ter controle total, opte pelo manual. Se você prefere conveniência e rapidez, um ATU automático é a escolha ideal.

Como um Acoplador de Antena Funciona?


O Processo de Sintonização

O acoplador de antena, em sua essência, é um dispositivo que ajusta a impedância. Quando você transmite através de um transceptor, a energia viaja pelo cabo coaxial até a antena. Se a antena não estiver perfeitamente sintonizada para a frequência que você está transmitindo, parte dessa energia será refletida de volta. O acoplador de antena intervém aqui, ajustando a impedância para minimizar essa reflexão.

O processo de sintonização envolve a utilização de componentes internos, como capacitores e indutores, para criar um circuito que compensa as diferenças de impedância. Em um acoplador manual, o operador ajusta esses componentes girando botões ou deslizantes até que a sintonização ideal seja alcançada. Em um acoplador automático, circuitos eletrônicos detectam a impedância da antena e ajustam os componentes internos automaticamente para a melhor sintonização.

[Insira uma imagem aqui ilustrando o processo de sintonização, mostrando a energia sendo transmitida e a intervenção do acoplador de antena.]


A Relação entre o Acoplador de Antena e o SWR

O SWR, ou Relação de Onda Estacionária de Tensão, é uma métrica que indica o quão bem a energia do transceptor é transferida para a antena. Um SWR de 1:1 é ideal, significando que toda a energia é absorvida pela antena. Qualquer valor acima de 1:1 indica que parte da energia está sendo refletida de volta.

O acoplador de antena trabalha para ajustar a impedância e, assim, reduzir o SWR. Ao fazer isso, ele garante que a maior parte da energia seja transmitida eficientemente, minimizando as reflexões que podem danificar o transceptor e reduzir a qualidade da transmissão.


A Importância da Correspondência Correta

A “correspondência” refere-se ao alinhamento adequado da impedância entre o transceptor e a antena. Uma correspondência correta é vital para garantir a eficiência máxima da transmissão e proteger o equipamento.

Sem um acoplador de antena, discrepâncias na impedância podem resultar em SWRs elevados, o que, por sua vez, pode causar danos ao transceptor devido ao excesso de calor gerado pela energia refletida. Além disso, transmissões com SWRs elevados são menos claras e têm alcance reduzido.

Em resumo, o acoplador de antena garante que a “correspondência” entre o transceptor e a antena seja a mais próxima possível do ideal, otimizando a transmissão e protegendo o equipamento.

Conexão de Múltiplas Antenas


Capacidade de Conexão a Várias Antenas

Muitos acopladores de antena avançados vêm com a capacidade de se conectar a múltiplas antenas simultaneamente. Estes acopladores, muitas vezes referidos como acopladores de antena multiporta, possuem várias entradas e saídas, permitindo que o operador conecte diferentes sistemas de antenas ao mesmo acoplador. Isso é particularmente útil em estações de rádio que operam em várias bandas ou que têm necessidades variadas de comunicação.

Com um simples giro de um botão ou acionamento de um interruptor, o operador pode selecionar qual antena deseja usar, tornando o processo de alternância entre diferentes antenas rápido e sem complicações.

[Insira uma imagem aqui mostrando um acoplador de antena com múltiplas conexões, destacando as diferentes portas e antenas conectadas.]


Benefícios de Conectar Múltiplas Antenas

  1. Flexibilidade: Ter a capacidade de alternar entre diferentes antenas oferece uma enorme flexibilidade ao operador. Isso permite que ele escolha a antena mais adequada para a banda ou condição de transmissão específica.
  2. Otimização de Sinal: Diferentes antenas têm características distintas. Ao ter várias antenas conectadas, o operador pode escolher a que oferece o melhor desempenho para uma determinada situação.
  3. Economia de Tempo: Ao invés de desconectar e reconectar antenas manualmente, o operador pode simplesmente alternar entre elas com facilidade.
  4. Redução de Desgaste: Alternar entre antenas usando um acoplador reduz o desgaste físico das conexões, prolongando a vida útil do equipamento.

Como Alternar Entre Diferentes Sistemas de Antenas

A alternância entre diferentes sistemas de antenas é geralmente um processo simples:

  1. Seleção Manual: A maioria dos acopladores multiporta possui um botão rotativo ou interruptores que permitem ao operador selecionar a antena desejada.
  2. Indicadores: Muitos acopladores têm indicadores luminosos ou visuais que mostram qual antena está atualmente selecionada.
  3. Sintonização: Ao alternar entre antenas, pode ser necessário reajustar ou ressintonizar o acoplador para garantir a melhor correspondência de impedância.
  4. Memória de Sintonização: Alguns acopladores automáticos avançados possuem uma função de memória que lembra as configurações de sintonização para diferentes antenas, tornando a alternância ainda mais rápida e eficiente.

Ao trabalhar com múltiplas antenas, é essencial garantir que todas estejam adequadamente aterradas e protegidas contra surtos elétricos ou descargas atmosféricas.

Acoplador de Antena e Amplificadores de Potência


A Necessidade de um Acoplador Externo ao Usar Amplificadores

Quando se utiliza um amplificador de potência em um sistema de rádio, a quantidade de energia transmitida aumenta significativamente. Embora isso possa melhorar o alcance e a clareza da transmissão, também introduz novos desafios em termos de sintonização e correspondência de impedância.

Amplificadores de potência são sensíveis à energia refletida, e um SWR elevado pode não apenas reduzir a eficiência da transmissão, mas também danificar o amplificador. Dada a alta potência envolvida, até mesmo pequenas discrepâncias na sintonização podem resultar em grandes quantidades de energia refletida.

Aqui entra a necessidade de um acoplador de antena externo. Enquanto muitos transceptores podem ter acopladores internos, estes muitas vezes não são robustos o suficiente para lidar com as demandas de um sistema amplificado. Acopladores externos, por outro lado, são projetados para lidar com potências mais elevadas e oferecer uma sintonização mais precisa, protegendo o amplificador e garantindo a máxima eficiência.




Como Garantir a Eficiência da Transmissão

  1. Sintonização Precisa: Antes de transmitir com potência amplificada, é crucial garantir que o acoplador de antena esteja corretamente sintonizado para a frequência desejada. Isso minimiza a energia refletida e protege o amplificador.
  2. Monitoramento Regular do SWR: Mesmo após a sintonização inicial, é essencial monitorar regularmente o SWR durante a transmissão. Qualquer aumento no SWR pode indicar um problema que precisa ser abordado.
  3. Uso de Componentes de Qualidade: Ao lidar com potências elevadas, a qualidade dos componentes torna-se ainda mais crucial. Cabos coaxiais de alta qualidade, conectores bem feitos e um acoplador de antena robusto podem fazer uma grande diferença na eficiência da transmissão.
  4. Manutenção Regular: Assim como qualquer outro equipamento, amplificadores e acopladores de antena se beneficiam de verificações e manutenções regulares. Isso pode incluir a limpeza de contatos, a verificação de conexões e a substituição de componentes desgastados.
  5. Proteção Contra Sobrecargas: Certifique-se de que tanto o amplificador quanto o acoplador de antena estejam protegidos contra sobrecargas. Isso pode ser feito através de fusíveis, disjuntores ou outros dispositivos de proteção.

Ao seguir estas diretrizes e garantir que o acoplador de antena esteja sempre corretamente sintonizado, é possível maximizar a eficiência da transmissão, mesmo ao operar com potências amplificadas.

Dicas para Escolher o Acoplador de Antena Certo


Considerações ao Comprar um Acoplador

  1. Potência Máxima: Verifique a potência máxima que o acoplador pode suportar. Se você estiver usando um amplificador de potência, certifique-se de que o acoplador possa lidar com a saída amplificada.
  2. Faixa de Frequência: Nem todos os acopladores funcionam em todas as bandas de frequência. Escolha um que cubra as bandas que você pretende operar.
  3. Tipo de Acoplador: Como discutido anteriormente, há acopladores manuais e automáticos. Decida qual é o melhor para suas necessidades.
  4. Número de Antenas: Se você planeja usar várias antenas, considere um acoplador que permita a conexão de múltiplas antenas simultaneamente.
  5. Tamanho e Portabilidade: Para operações móveis ou portáteis, um acoplador compacto e leve pode ser ideal. Para estações fixas, o tamanho pode não ser uma preocupação primária.
  6. Características Adicionais: Alguns acopladores vêm com recursos adicionais, como medidores embutidos, funções de memória ou proteção contra sobretensão.
  7. Orçamento: Como em qualquer compra, considere quanto você está disposto a investir e procure o melhor acoplador dentro da sua faixa de preço.

Marcas e Modelos Recomendados

  1. LDG Electronics: Conhecida por seus acopladores automáticos confiáveis e de alta qualidade, a LDG oferece uma variedade de modelos para diferentes necessidades e orçamentos.
  2. MFJ Enterprises: Uma marca popular no mundo do rádio amador, a MFJ oferece uma ampla gama de acopladores, tanto manuais quanto automáticos.
  3. Palstar: Especializada em equipamentos de alta qualidade, a Palstar é conhecida por seus acopladores robustos e precisos.

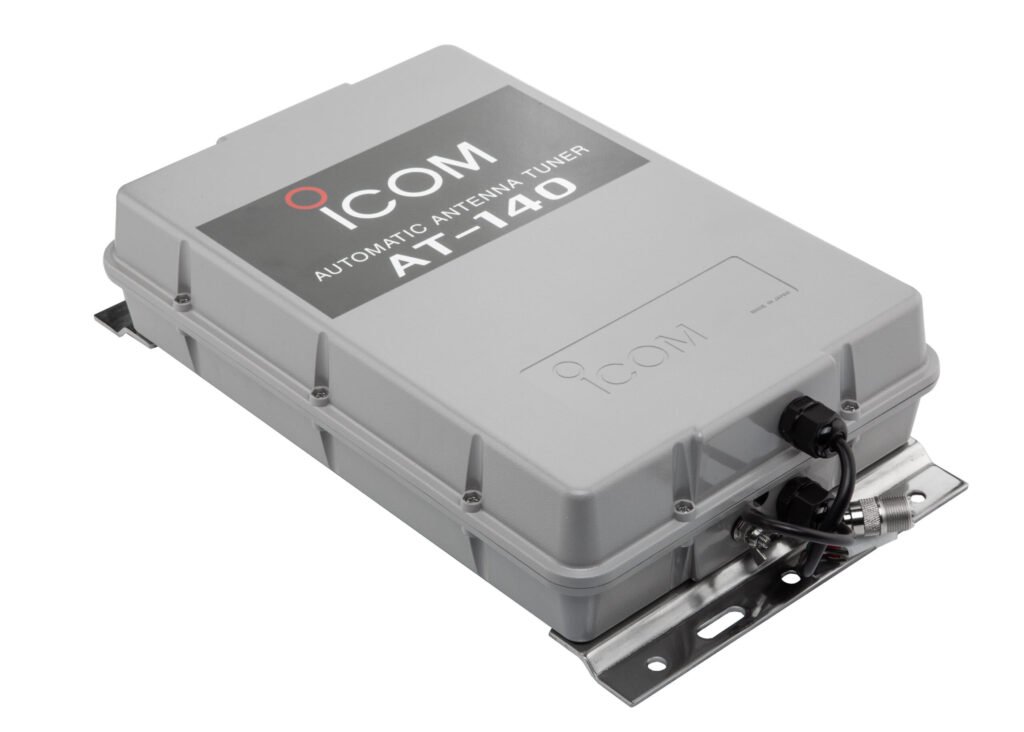

  4. Icom: Além de transceptores, a Icom também produz acopladores de antena de alta qualidade, muitos dos quais são projetados para funcionar perfeitamente com seus rádios.
  5. Yaesu: Outra marca renomada, a Yaesu oferece acopladores que são bem recebidos pela comunidade de rádio amador.

Ao escolher um acoplador de antena, é sempre uma boa ideia ler avaliações e obter recomendações de outros operadores de rádio. Isso pode ajudá-lo a encontrar o modelo que melhor atenda às suas necessidades específicas.

Conclusão


O acoplador de antena é uma ferramenta essencial no mundo das comunicações via rádio, desempenhando um papel vital na otimização da relação entre o transceptor e a antena. Ele garante que a energia transmitida seja absorvida e irradiada de forma eficiente, minimizando a energia refletida e protegendo o equipamento.

Ao longo deste guia, exploramos os diferentes tipos de acopladores, suas funções, vantagens e desvantagens, e como eles se integram em um sistema de rádio. Também discutimos a importância de escolher o acoplador certo, considerando fatores como potência, faixa de frequência, tipo e orçamento.

Investir em um bom acoplador de antena é crucial para garantir a eficiência e segurança do seu sistema de rádio. Ele não apenas melhora a qualidade da transmissão, mas também prolonga a vida útil do seu equipamento, protegendo-o contra danos potenciais causados por SWRs elevados.


FAQs (Perguntas Frequentes)

  1. O que é SWR?
    • SWR, ou Relação de Onda Estacionária de Tensão, é uma métrica que indica o quão bem a energia do transceptor é transferida para a antena. Um SWR ideal é 1:1, indicando uma transferência eficiente de energia.
  2. Preciso de um acoplador se meu transceptor já tiver um embutido?
    • Depende. Se você estiver usando um amplificador de potência ou antenas com SWRs elevados, um acoplador externo pode ser necessário para garantir a máxima eficiência e proteção.
  3. Posso usar um acoplador de antena para várias antenas ao mesmo tempo?
    • Sim, existem acopladores multiporta que permitem conectar e alternar entre várias antenas.
  4. Qual é a diferença entre acopladores manuais e automáticos?
    • Acopladores manuais requerem que o operador ajuste a sintonização manualmente, enquanto acopladores automáticos fazem isso automaticamente, detectando e ajustando a melhor sintonização possível.
  5. O acoplador de antena amplifica o sinal?
    • Não, o acoplador de antena não amplifica o sinal. Ele simplesmente ajusta a impedância para garantir uma transmissão eficiente. Para amplificação, você precisaria de um amplificador de potência.

Investir tempo para entender e escolher o acoplador de antena certo pode parecer uma tarefa técnica, mas os benefícios em termos de desempenho e proteção do sistema de rádio são inestimáveis.

Referências Bibliográficas


  1. Silver, H. Ward (Ed.). (2018). ARRL’s Hands-On Radio Experiments. American Radio Relay League.
  2. Straw, R. Dean (Ed.). (2007). The ARRL Antenna Book: The Ultimate Reference for Amateur Radio Antennas, Transmission Lines And Propagation. American Radio Relay League.
  3. Carr, Joseph J. (2001). Practical Antenna Handbook. McGraw-Hill Education.
  4. Orr, William I., & Cowan, Stuart D. (1999). Radio Handbook. Newnes.
  5. Sevick, Jerry. (2001). Transmission Line Transformers. American Radio Relay League.
  6. Maxwell, Walter. (2001). Reflections: Transmission Lines and Antennas. American Radio Relay League.
  7. Johnson, Richard C., & Jasik, Henry. (1993). Antenna Engineering Handbook. McGraw-Hill.
  8. Stutzman, Warren L., & Thiele, Gary A. (2012). Antenna Theory and Design. John Wiley & Sons.
  9. Website: ARRL – The National Association for Amateur Radio
  10. Website: eHam.net – Reviews and Discussions on Acopladores de Antena
