Como Receber Imagens do Satélite NOAA: Guia Completo para Iniciantes e Avançados
Receber imagens de satélite em tempo real pode parecer algo exclusivo para profissionais ou instituições, mas a realidade é que qualquer entusiasta de tecnologia, clima ou rádio pode aprender como receber imagens do satélite em casa. Este artigo é um guia educativo, passo a passo, com foco em iniciantes, mas com dicas valiosas também para usuários avançados.
O Que São os Satélites?
Os satélites NOAA (National Oceanic and Atmospheric Administration) fazem parte de um programa norte-americano voltado para o monitoramento climático e ambiental. são satélites orbitais do tipo polar, que cruzam o planeta de polo a polo, transmitindo dados meteorológicos e imagens da Terra.
Esses satélites transmitem sinais em frequências específicas, permitindo que entusiastas captem as imagens em tempo real, com um mínimo de equipamentos.
Como Funciona a Transmissão das Imagens
Os satélites NOAA utilizam um sistema chamado APT (Automatic Picture Transmission). Esse sistema envia imagens em baixa resolução por meio de uma transmissão analógica FM na faixa de 137 MHz — uma frequência que pode ser captada com receptores acessíveis.
Frequências principais dos satélites NOAA:
- NOAA-15: 137.620 MHz
- NOAA-18: 137.9125 MHz
- NOAA-19: 137.100 MHz
Equipamentos Necessários para Receber Imagens do Satélite
Aprender como receber imagens do satélite envolve montar uma estação simples, com alguns itens que você pode adquirir online ou montar em casa.
1. Antena V-Dipolo ou QFH
A antena é essencial para garantir boa captação do sinal. Os modelos mais populares são:
- Antena V-Dipolo: barata e fácil de construir.
- Antena QFH (Quadrifilar Helix): excelente para recepção em 360°, ideal para NOAA.
- Referência https://www.qsl.net/py4zbz/4ant.htm
2. SDR (Software Defined Radio)
Um dongle SDR permite transformar seu computador em um receptor de rádio. O modelo RTL-SDR V3 é o mais usado para essa finalidade.
3. Software de Recepção
Você vai precisar de programas para receber e decodificar os sinais dos satélites:
- SDR# (SDRSharp) – para escutar e gravar os sinais.
- WXtoImg – para decodificar os sinais gravados e gerar as imagens.
Passo a Passo: Como Receber Imagens do Satélite
1. Monte a Antena
Instale sua antena V-dipolo ou QFH em local aberto, com o máximo de visão do céu possível.
2. Conecte o SDR ao Computador
Insira o dongle SDR na porta USB e instale o driver apropriado.
3. Sintonize com o SDR#
Abra o SDR#, selecione a frequência de um dos satélites e aguarde a passagem. Você pode usar o site Heavens-Above ou o app ISS Detector para prever os horários de passagem.
4. Grave o Sinal
Durante a passagem, grave o áudio com qualidade mono, 11025 Hz. Esse áudio é o que será decodificado.
5. Decodifique com WXtoImg

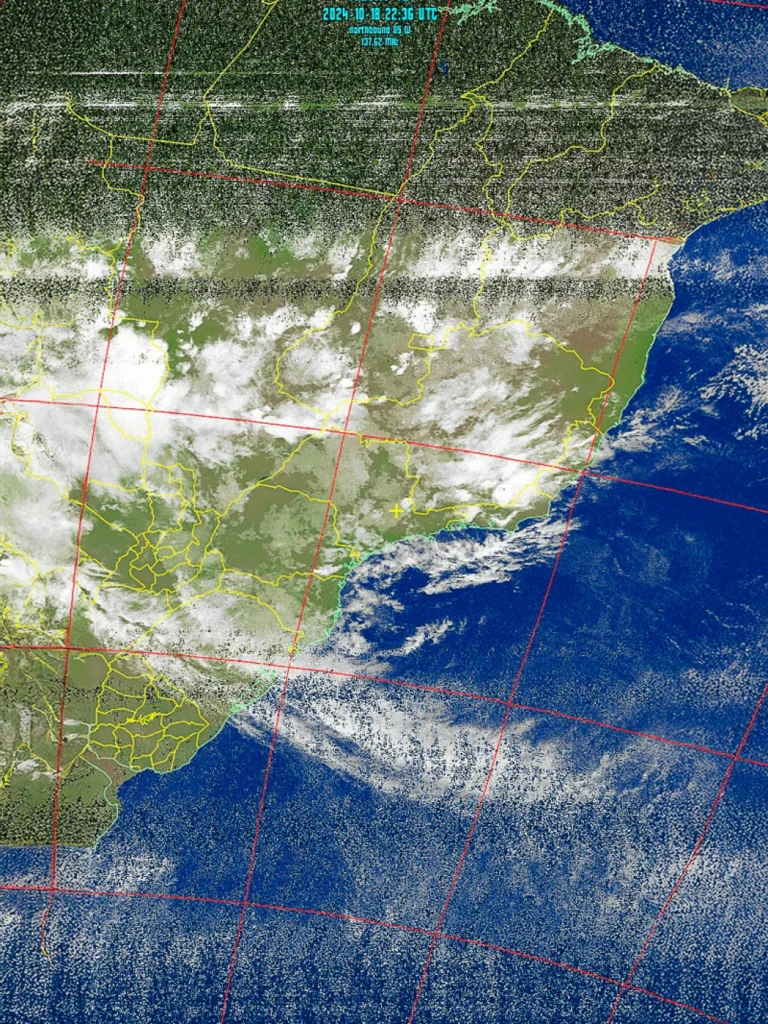

Abra o arquivo de áudio no WXtoImg. Ele vai gerar automaticamente uma imagem em preto e branco ou falsa cor da passagem do satélite.
Melhores Horários para Receber as Imagens
Os satélites NOAA fazem de 4 a 6 passagens diárias em diferentes regiões. As melhores passagens são aquelas com elevado ângulo de elevação (acima de 40 graus), pois oferecem imagens mais completas e com menos ruído.

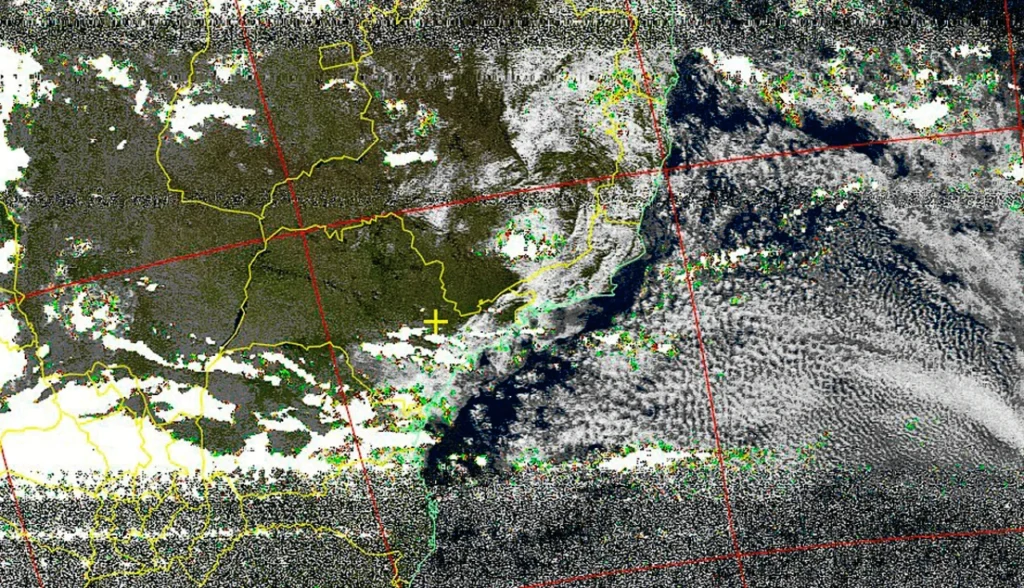

Qualidade das Imagens Recebidas
As imagens recebidas mostram:
- Nuvens e formação de tempestades
- Contorno de continentes e oceanos
- Informações térmicas e climáticas
Dica avançada: é possível aplicar filtros e paletas de cor no WXtoImg para realçar nuvens, vegetação e temperaturas.
Variações da Experiência
Se você já domina como receber imagens do satélite NOAA, pode explorar outras opções:
- Satélites Meteorológicos GOES: transmitem em alta resolução e exigem receptores mais sofisticados.
- Satélites Meteorológicos Russos (Meteor-M): oferecem imagens em altíssima qualidade via LRPT.
Por Que Vale a Pena Aprender?
Aprender como receber imagens do satélite é mais do que um hobby. Você estará:
- Aumentando seu conhecimento em comunicação via rádio
- Entendendo padrões climáticos e meteorológicos
- Participando de uma comunidade ativa de radioamadores e meteorologistas amadores
Além disso, é uma excelente ferramenta educacional para escolas e projetos científicos.
Conclusão
Receber imagens do NOAA é um projeto fascinante que une tecnologia, ciência e curiosidade. Com poucos equipamentos e o passo a passo certo, qualquer pessoa pode ter acesso a imagens em tempo real diretamente dos satélites que orbitam a Terra.
Agora que você sabe como receber imagens do satélite , que tal começar sua estação? Teste, aprenda e compartilhe com outros entusiastas. O céu não é mais o limite!
