Guia Completo para Radioamadores Iniciantes e Avançados

Introdução

Você já se perguntou o que é ALC e AGC no seu rádio transceptor? Esses dois recursos são fundamentais para garantir a qualidade de sua comunicação no universo do radioamadorismo. Mesmo os operadores mais experientes precisam compreender a fundo essas funções para tirar o melhor proveito dos seus equipamentos. Este guia foi criado com o objetivo de oferecer uma explicação completa, clara e acessível tanto para quem está começando quanto para os operadores mais avançados.

Neste material, você vai encontrar:

• Definições claras e objetivas sobre o que é ALC e AGC.
• A importância de cada um dos controles no seu rádio.
• Como interpretar os medidores do equipamento.
• Dicas práticas de configuração para cada modo de operação.

A compreensão técnica do seu equipamento faz parte do processo de crescimento no radioamadorismo. Se você quer participar de contatos DX, atuar em emergências ou apenas melhorar sua performance em concursos e QSO diários.

Entendendo de Forma Clara

Para começar, vamos entender de forma objetiva. Ambos são sistemas de controle automático que ajudam o rádio a manter os sinais de transmissão e recepção em níveis ideais.

• ALC (Automatic Level Control): Atua durante a transmissão, controlando o nível do sinal de áudio que é enviado ao estágio final do transmissor. Serve para evitar que o sinal ultrapasse limites seguros, protegendo os circuitos e evitando distorções.
• AGC (Automatic Gain Control): Funciona durante a recepção, ajustando automaticamente o ganho do sinal que está sendo recebido. Ele suaviza variações bruscas de sinal, proporcionando uma escuta mais confortável e eficaz.

Esses dois controles, embora automáticos, podem ser configurados de acordo com o modo de operação (SSB, FM, CW, digitais etc.) para otimizar o desempenho da sua estação.

Explorando o ALC: Controle Automático de Nível de Transmissão

O ALC tem a responsabilidade de proteger o estágio final do transmissor contra sobrecargas e manter sua modulação em níveis apropriados. Um ALC bem ajustado:

• Evita distorções na voz ou nos sinais digitais.
• Garante integridade na modulação.
• Protege o circuito do transmissor contra excesso de sinal.

Quando um operador fala muito alto no microfone ou configura mal o ganho do software de transmissão, o ALC entra em ação limitando esse excesso.

Resposta Rápida e Liberação Lenta

O ALC é projetado para responder rapidamente a picos de áudio e liberar lentamente, o que suaviza a variação do ganho. Essa característica é especialmente útil em modos como o SSB (banda lateral única), onde a intensidade do sinal muda de acordo com o que está sendo falado.

AGC: Controle Automático de Ganho na Recepção

Como o AGC Melhora Sua Audição

Durante a recepção, o AGC atua ajustando o ganho do sinal que entra no receptor. Isso significa que:

• Sinais fortes não irão saturar seu áudio.
• Sinais fracos serão amplificados automaticamente.
• A escuta se torna mais estável e menos cansativa.

Sem o AGC, o operador teria que ajustar o volume constantemente ao mudar de frequência ou ao receber sinais com intensidades muito diferentes.

Tipos de Configuração do AGC

Muitos rádios oferecem modos de AGC com diferentes velocidades:

• AGC Rápido (Fast): Ideal para modos digitais ou CW, onde a resposta imediata é essencial.
• AGC Médio (Mid): Fornece um equilíbrio entre conforto auditivo e resposta.
• AGC Lento (Slow): Melhor para escuta prolongada em SSB, onde as variações de sinal são mais suaves.

A escolha da velocidade depende do modo em uso e da sua preferência pessoal.

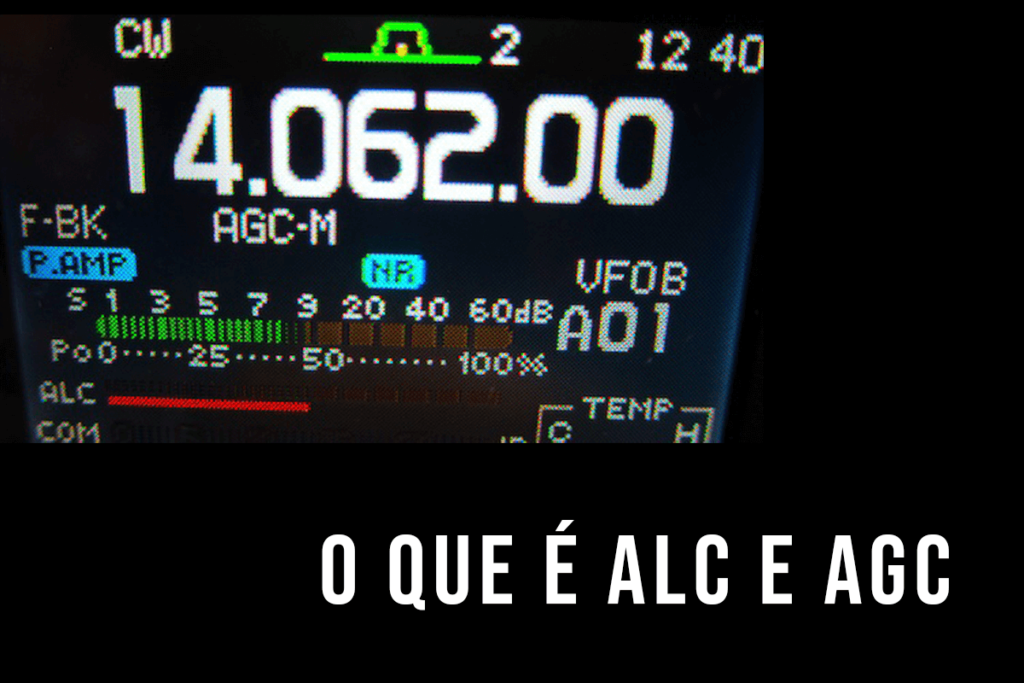

Como Interpretar o Medidor de ALC no Seu Rádio

Durante a Transmissão

O medidor de ALC só funciona enquanto você transmite. Ao acionar o PTT (Push-To-Talk), observe o comportamento do ponteiro ou barra de LEDs. A maioria dos transceptores possui um seletor para exibir o ALC, geralmente com as opções “Meter Type” ou “ALC Display”.

Leitura Ideal

• SSB e Voz: O ideal é que o ALC atinja entre 50% a 100% da escala nos picos, sem atingir o limite constantemente.
• Modos Digitais: A leitura deve ser quase zero ou inexistente.

Manter-se dentro da faixa adequada evita distorções e protege o rádio. Esse hábito reflete responsabilidade técnica com a comunidade e com seu próprio equipamento.

Configurando Corretamente em Cada Modo

Modo de Voz (SSB)

Este é um dos modos mais comuns em HF. A configuração do ALC aqui é crucial. Para ajustar corretamente:

1. Fale normalmente no microfone.
2. Observe o medidor de ALC.
3. Ajuste o controle de ganho de microfone (Mic Gain).

Se o ALC estiver baixo, aumente o ganho. Se estiver sempre no máximo, diminua. Um ajuste mal feito pode gerar áudio distorcido, interferências e queixas de outros operadores.

Modos Digitais (FT8, PSK31, etc.)

Os modos digitais são exigentes em termos de pureza de sinal. A presença de ALC nesses modos é indesejável. Siga esse processo:

1. Inicie a transmissão com um tom contínuo via software (ex: WSJT-X).
2. Observe o medidor de ALC.
3. Ajuste o volume de saída de áudio do computador ou da interface.

O ideal é que o ALC não se mova. Isso garante um sinal limpo e evita o chamado “splatter” (espalhamento do sinal em frequências adjacentes).

Modos Contínuos: FM, CW e AM

Nesses modos, a potência de transmissão é constante. O ALC pode parecer inativo ou estático, e isso é perfeitamente esperado. Aqui, outros ajustes como nível de potência e filtro de áudio são mais relevantes.

Por Que São Essenciais Para o Radioamadorismo Moderno

Evite Interferências Desnecessárias

Ao entender o que é ALC e AGC e ajustar corretamente ambos, você reduz:

• Interferência em faixas adjacentes.
• Clipping e distorção de sinal.
• Reclamações de outros operadores.

Contribua com Qualidade Técnica na Faixa

Transmissões limpas são apreciadas. Em concursos, caçadas a DX e atividades de emergência, um sinal bem ajustado faz diferença e demonstra respeito técnico pela atividade.

Estenda a Vida Útil do Equipamento

Equipamentos com sobrecarga frequente têm mais chance de falhas. O ALC, bem configurado, atua como um escudo protetor. Já o AGC preserva a parte de recepção e reduz o esforço do operador.

Dicas Técnicas e Boas Práticas no Uso

• Sempre leia o manual do seu rádio para verificar como o fabricante implementa o ALC e AGC.
• Evite configurar o ALC com base apenas na audição. Utilize os medidores do rádio.
• Faça gravações de suas transmissões para autoavaliação.
• Peça feedback de colegas com bom ouvido técnico.
• Monitore a temperatura do seu rádio após longas transmissões. Um ALC mal ajustado pode gerar aquecimento excessivo.
• Use fones de ouvido ao ajustar o AGC. Isso ajuda a perceber variações sutis.
• Teste diferentes velocidades de AGC e veja qual oferece melhor resultado para cada faixa.

Compreender o que é ALC e AGC e dominar suas configurações coloca você em um novo patamar como operador. Esses recursos vão muito além de detalhes técnicos: eles são parte integrante da prática responsável e eficiente do radioamadorismo.

Tanto faz se você está começando com um HT básico ou operando uma estação completa com SDR, amplificadores e antenas direcionais.

Aprofunde seus conhecimentos, pratique com atenção e compartilhe com outros operadores o que você aprendeu. A comunidade cresce quando o conhecimento é difundido.

MAXIM Integrated.
Application Note on Automatic Level Control (ALC).
Disponível em: https://www.maximintegrated.com
Acesso em: maio 2025.
