Quem trabalha com eletrônica, manutenção elétrica, reparo automotivo ou diagnóstico de equipamentos sabe que medir tensão e resistência nem sempre é suficiente para localizar um defeito. Em muitos casos, a temperatura conta uma parte importante da história.
É justamente nessa proposta que entra o ZOYI ZT-R02, um equipamento que combina em um único corpo um multímetro digital de 25.000 contagens e uma câmera termográfica infravermelha.
Segundo a documentação da ZOYI, o ZT-R02 foi desenvolvido para aplicações de manutenção, testes elétricos e diagnóstico, integrando as duas ferramentas em um único instrumento.
Mas será que essa combinação realmente faz sentido?
Neste artigo vamos analisar as principais características do ZOYI ZT-R02, suas especificações, vantagens, limitações e principalmente para qual tipo de usuário esse instrumento pode ser interessante.
O que é o ZOYI ZT-R02?
O ZOYI ZT-R02 pode ser definido como um instrumento 2 em 1.
De um lado temos um multímetro digital com capacidade para medir:
- tensão AC e DC;
- corrente AC e DC;
- resistência;
- capacitância;
- frequência;
- continuidade;
- diodos.
Do outro lado existe uma câmera termográfica infravermelha, capaz de apresentar visualmente diferenças de temperatura existentes em placas eletrônicas, componentes, instalações elétricas e outros equipamentos.
No modo multímetro, o equipamento trabalha com 25.000 contagens, segundo as especificações fornecidas pelo fabricante.
Essa combinação é provavelmente o principal diferencial do ZT-R02.
Em vez de utilizar um multímetro e posteriormente pegar uma câmera térmica para procurar um componente superaquecendo, o usuário pode alternar entre as duas funções no mesmo instrumento.
Câmera térmica integrada
A câmera termográfica é a característica que mais chama atenção no ZOYI ZT-R02.
O equipamento utiliza um sensor infravermelho baseado em microbolômetro VOx — óxido de vanádio, com resolução térmica de:
96 × 96 pixels.
A documentação informa também:
| Característica | ZOYI ZT-R02 |
|---|---|
| Resolução infravermelha | 96 × 96 |
| Taxa de atualização | 25 fps |
| Faixa espectral | 8 a 14 µm |
| Emissividade | 0,01 a 1,00 |
| Campo de visão | 50° × 50° |
| Distância focal | 1,35 mm |
| Distância indicada | 0,3 a 50 metros |
| Temperatura | -20 °C a +550 °C, em duas faixas |
| Precisão térmica declarada | ±2 °C ou ±2% |
Essas especificações constam na documentação técnica fornecida para o equipamento.
Resolução térmica de 96 × 96: é suficiente?
Aqui aparece um dos pontos mais importantes da análise.
Uma resolução de 96 × 96 significa 9.216 pontos térmicos formando a imagem.
Não estamos falando de uma câmera termográfica profissional de alta resolução destinada a inspeções extremamente detalhadas.
Por outro lado, esse não parece ser o objetivo do ZT-R02.
A proposta está muito mais próxima de oferecer uma ferramenta rápida para encontrar anomalias térmicas.
Por exemplo:
- um MOSFET aquecendo mais que os demais;
- regulador de tensão superaquecido;
- resistor trabalhando acima da temperatura esperada;
- conector com mau contato;
- borne elétrico aquecendo;
- trilha da placa apresentando temperatura anormal;
- transistor em possível curto;
- componente consumindo corrente excessiva.
Para diagnóstico eletrônico, muitas vezes não é necessário identificar detalhes visuais extremamente pequenos.
O que interessa é encontrar rapidamente:
“Onde está o calor?”
Nesse cenário, a câmera térmica integrada ao multímetro passa a ser uma ferramenta bastante interessante.
Taxa de atualização de 25 fps
Outro número interessante informado pela ZOYI é a taxa de atualização de 25 quadros por segundo.
Uma taxa dessa ordem tende a proporcionar uma imagem mais fluida durante a movimentação do instrumento.
Isso é particularmente útil quando o técnico está percorrendo:
- uma placa eletrônica;
- um quadro elétrico;
- uma fonte de alimentação;
- um equipamento industrial;
- um compartimento de motor.
Em vez de trabalhar somente com uma imagem praticamente estática, torna-se mais fácil acompanhar mudanças térmicas durante o diagnóstico.

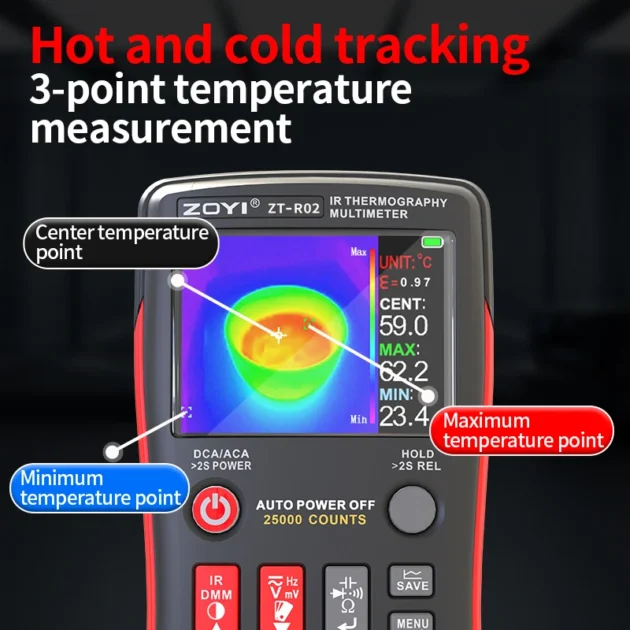

Rastreamento automático de temperatura
O ZT-R02 consegue apresentar automaticamente temperaturas correspondentes a pontos de interesse da imagem.
Segundo o manual, o aparelho realiza o acompanhamento de:
- temperatura central;
- temperatura máxima;
- temperatura mínima.
Essa função é particularmente interessante porque evita que o usuário dependa somente das cores apresentadas pela câmera.
Imagine uma placa onde vários componentes estão entre 35 °C e 45 °C, mas um determinado semicondutor aparece com 78 °C.
O ponto máximo ajuda a encontrar rapidamente essa diferença.
Isso não significa automaticamente que o componente esteja defeituoso — alguns componentes trabalham naturalmente em temperaturas elevadas —, mas oferece ao técnico um ponto de partida para investigação.
Emissividade ajustável
Outro recurso importante é a possibilidade de configurar a emissividade entre 0,01 e 1,00.
Esse ajuste é importante em termografia.
Materiais diferentes refletem e emitem radiação infravermelha de maneiras diferentes. Uma configuração inadequada de emissividade pode provocar erro significativo na temperatura indicada.
Plástico, pintura fosca, alumínio polido, cobre, aço e outros materiais não devem necessariamente ser analisados da mesma maneira.
Por isso, a possibilidade de alterar a emissividade é uma característica relevante para quem pretende utilizar o ZT-R02 além de uma simples indicação visual de “quente ou frio”.

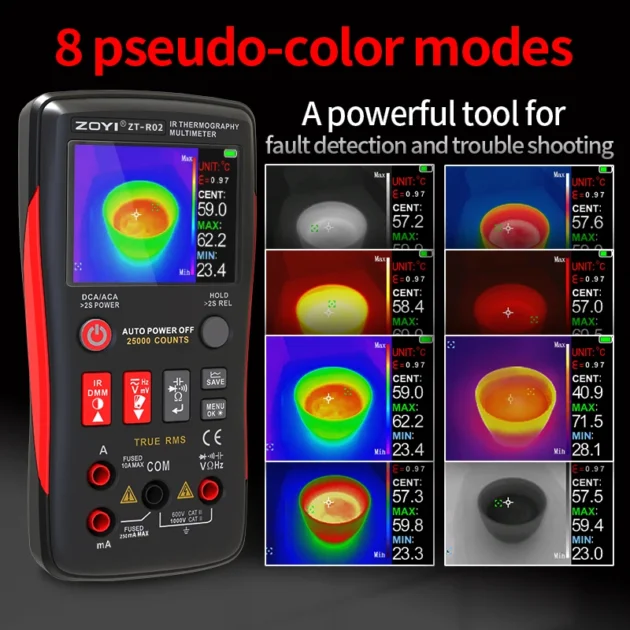

Oito paletas de cores térmicas
O equipamento oferece oito modos de visualização:
- White Hot;
- Black Hot;
- Blue;
- Iron Red;
- Color;
- Red Hot;
- Fusion;
- Rainbow.
As diferentes paletas não alteram a temperatura real medida.
Elas alteram principalmente a maneira como as diferenças térmicas são representadas visualmente.
Dependendo da aplicação, uma determinada paleta pode facilitar muito a identificação de pequenas diferenças de temperatura.
E o multímetro?
Se a câmera térmica é a grande atração, o ZT-R02 também apresenta especificações interessantes como multímetro.
O aparelho possui 25.000 contagens, colocando-o acima dos multímetros básicos de 2.000, 4.000 ou 6.000 contagens encontrados frequentemente no mercado.
Entre suas funções estão tensão, corrente, resistência, capacitância, frequência, continuidade e teste de diodo.
Tensão DC
As escalas declaradas incluem:
- 2,5000 V;
- 25,000 V;
- 250,00 V;
- 1000,0 V.
Para essas faixas, a especificação indicada é:
±(0,05% + 3 dígitos).
Há ainda faixas em milivolts, conforme a documentação.
No papel, é uma especificação interessante para um instrumento cuja proposta principal não é ser apenas um multímetro convencional.
Tensão AC
Para tensão alternada, aparecem escalas chegando até:
750 V AC.
A especificação apresentada para parte das escalas é de:
±(0,5% + 3 dígitos).
Medição de corrente
O ZT-R02 possui entradas separadas para corrente.
No painel encontramos:
- entrada para até 10 A;
- entrada para até 250 mA;
- COM;
- entrada VΩHz.
Essa disposição é descrita no próprio manual.
O instrumento mede tanto corrente contínua quanto alternada.
Segundo a tabela apresentada:
DC
- até 10 A;
- precisão indicada de ±(0,5% + 3).
AC
- até 10 A;
- precisão indicada de ±(0,8% + 3).
Resistência de até 250 MΩ
Um número que chama atenção é a capacidade indicada para resistência.
As faixas chegam a:
250 MΩ.
Nas faixas intermediárias, a documentação apresenta especificações como ±(0,2% + 3), enquanto na faixa extrema de 250 MΩ a tolerância aumenta consideravelmente para ±(5% + 5).
Isso é esperado conceitualmente: medições de resistências extremamente elevadas são bem mais críticas e suscetíveis a interferências.
Capacímetro integrado
O ZT-R02 também mede capacitância.
As escalas informadas vão de aproximadamente:
9,999 nF até 99,99 mF.
Para eletrônica, isso aumenta bastante a versatilidade do instrumento.
É importante lembrar, entretanto, que um multímetro com função de capacitância não substitui necessariamente um LCR Meter quando é necessário analisar parâmetros mais específicos de capacitores, indutores e outros componentes.
Frequencímetro
Também existe medição de frequência, com escalas indicadas desde aproximadamente 9,999 Hz até centenas de quilohertz.
Além disso, estão disponíveis:
- teste de continuidade;
- teste de diodos.
Portanto, o ZT-R02 cobre praticamente todas as medições encontradas em um multímetro digital moderno destinado à eletrônica e manutenção geral.

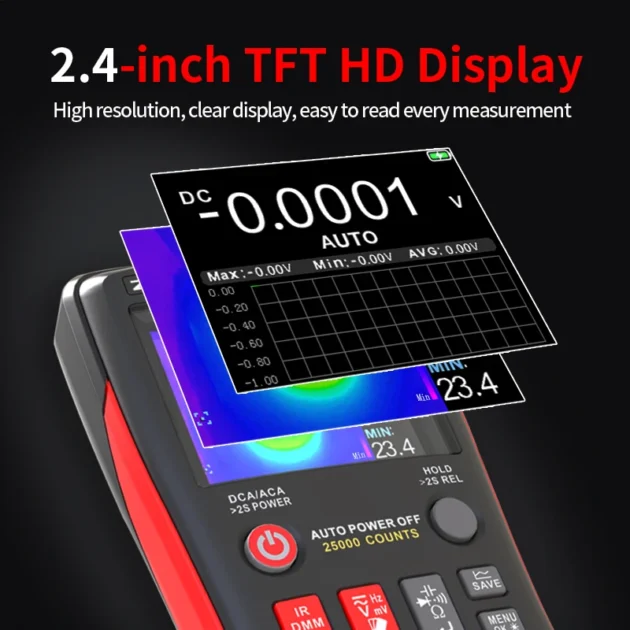

Display colorido
O instrumento utiliza display TFT colorido de 2,4 polegadas.
Aqui, entretanto, encontramos uma pequena inconsistência na documentação fornecida.
Na descrição do painel aparece uma resolução de 240 × 240 pixels, enquanto na tabela de especificações gerais aparece 320 × 240 pixels.
Por isso, essa é uma característica que merece ser confirmada diretamente no equipamento ou em documentação oficial revisada antes de tratarmos uma das duas resoluções como definitiva.
É um bom exemplo de por que uma análise técnica não deve simplesmente repetir uma ficha de especificações.
É possível salvar imagens térmicas
Um recurso interessante para manutenção é a possibilidade de salvar capturas da tela.
Segundo a documentação, ao pressionar o botão SAVE, o equipamento registra a tela atual.
Os dados armazenados podem posteriormente ser acessados através da conexão USB-C com um computador.
A ficha técnica indica ainda o formato:
BMP.
Isso pode ser útil para documentação técnica.
Por exemplo, o profissional pode registrar:
antes do reparo
e depois:
depois do reparo.
Também pode guardar a imagem de um componente que apresentou temperatura anormal para posteriormente incluí-la em um relatório de manutenção.
Bateria interna de 2.000 mAh
O ZOYI ZT-R02 utiliza uma bateria interna de lítio de:
2.000 mAh.
O carregamento acontece através da porta USB-C utilizando alimentação de 5 V.
A documentação também confirma bateria entre 3,6 e 4,2 V e carregamento USB de 5 V.
A bateria interna faz sentido principalmente por causa da câmera termográfica e do display TFT colorido, que possuem consumo energético superior ao de um multímetro LCD convencional.
Onde a câmera térmica pode fazer diferença?
É justamente aqui que o conceito do ZT-R02 começa a ficar interessante.
Manutenção eletrônica
Imagine uma fonte chaveada que apresenta falha depois de alguns minutos funcionando.
Com o multímetro é possível medir:
- tensão;
- corrente;
- componentes;
- continuidade.
Mas com a câmera térmica também podemos procurar:
- MOSFET superaquecendo;
- regulador trabalhando muito quente;
- resistor com dissipação excessiva;
- capacitor aquecendo anormalmente;
- circuito integrado apresentando temperatura diferente dos demais.
Isso não substitui o diagnóstico eletrônico.
Mas pode diminuir consideravelmente a área que precisa ser investigada.
Curto em placas eletrônicas
Outra aplicação bastante interessante é procurar componentes aquecendo devido a um curto ou consumo excessivo.
Depois de alimentar o circuito de maneira controlada, o técnico pode acompanhar termicamente qual região começa a aumentar de temperatura.
Em alguns reparos, isso pode ser muito mais rápido do que testar dezenas de componentes individualmente.
Instalações elétricas
A termografia também pode auxiliar na identificação de problemas como:
- conexões aquecendo;
- terminais frouxos;
- contato com resistência excessiva;
- disjuntores aquecendo;
- cabos apresentando diferenças térmicas;
- componentes trabalhando acima da temperatura habitual.
Aqui, entretanto, é fundamental respeitar as normas de segurança aplicáveis ao trabalho em instalações energizadas.
O próprio manual alerta para os riscos de choque, incêndio e ferimentos durante utilização em circuitos elétricos vivos.
Aplicação automotiva
A própria ZOYI menciona manutenção automotiva entre os cenários de utilização da câmera térmica.
Dependendo da situação, uma câmera térmica pode ajudar a observar diferenças de temperatura em:
- componentes elétricos;
- conectores;
- chicotes;
- módulos;
- fusíveis;
- relés;
- sistemas de aquecimento;
- componentes mecânicos.
Novamente, a termografia funciona como uma ferramenta complementar de diagnóstico, não como uma resposta automática sobre a causa do defeito.
Pontos positivos do ZOYI ZT-R02
Analisando exclusivamente as características apresentadas, alguns pontos são particularmente interessantes:
Multímetro e câmera térmica no mesmo equipamento
É claramente o maior diferencial.
Reduz a quantidade de instrumentos necessários durante um diagnóstico preliminar.
25.000 contagens
É uma resolução de leitura interessante para um equipamento híbrido.
Sensor térmico de 96 × 96
Embora não seja uma câmera termográfica de alta resolução, oferece uma matriz térmica real que pode ser bastante útil para localização de anomalias.
25 fps
Boa característica para movimentação e inspeção em tempo real.
Emissividade ajustável
Recurso importante quando se deseja melhorar a confiabilidade das medições térmicas.
Rastreamento de temperatura
Mostrar automaticamente os pontos de maior e menor temperatura agiliza bastante a inspeção.
Armazenamento de imagens
Interessante tanto para manutenção quanto para documentação de serviços.
USB-C
Facilita carregamento e transferência das informações armazenadas.
Pontos de atenção
Também existem características que precisam ser consideradas antes da compra.
Resolução térmica
Os 96 × 96 pixels devem ser analisados considerando a proposta do instrumento.
É uma ferramenta voltada principalmente à identificação de diferenças térmicas, não deve ser confundida automaticamente com uma câmera termográfica profissional de resolução muito superior.
Bateria interna
A bateria recarregável torna o equipamento conveniente, mas também cria dependência da carga.
Um multímetro tradicional utilizando pilhas pode permanecer meses disponível na bancada com consumo extremamente baixo.
Uma tela TFT e uma câmera térmica mudam completamente esse cenário.
Documentação apresenta inconsistências
Como mencionado anteriormente, existem diferenças nas informações de resolução do display dentro do próprio material fornecido.
Isso reforça a necessidade de validar determinadas especificações durante um teste físico.
Segurança elétrica
Um ponto importante: no conteúdo fornecido para esta análise não encontramos informações suficientes para confirmar de maneira independente aspectos como categoria CAT, certificações e construção interna das proteções de entrada.
Para utilização profissional em instalações de alta energia, esses dados são extremamente importantes e devem ser verificados na documentação oficial específica do produto antes da utilização.
O ZOYI ZT-R02 substitui uma câmera térmica profissional?
Não necessariamente.
E provavelmente essa nem é a melhor maneira de enxergar o produto.
O principal valor do ZT-R02 parece estar em oferecer uma ferramenta térmica integrada a um multímetro relativamente completo.
Para inspeções termográficas profissionais, elaboração de laudos ou aplicações onde é necessária grande definição espacial, uma câmera dedicada pode continuar sendo a ferramenta adequada.
Para bancada eletrônica e diagnóstico rápido, entretanto, o conceito é muito interessante.
O ZOYI ZT-R02 substitui um multímetro profissional?
Também depende da aplicação.
Sua especificação apresenta recursos interessantes e resolução de 25.000 contagens.
Porém, qualidade de um multímetro não deve ser avaliada apenas pelo número de dígitos ou funções disponíveis.
Em uma avaliação completa também seria necessário testar, entre outros aspectos:
- velocidade do autorange;
- resposta do teste de continuidade;
- estabilidade das leituras;
- precisão real;
- qualidade das pontas de prova;
- proteção das entradas;
- fusíveis internos;
- comportamento em frequência;
- consumo da bateria;
- autonomia;
- qualidade de construção;
- desempenho térmico real;
- precisão da câmera em diferentes emissividades.
Esses pontos exigem teste físico de bancada e não podem ser determinados apenas através do manual.
Para quem o ZOYI ZT-R02 pode ser interessante?
Pelas características apresentadas, o equipamento pode chamar especialmente a atenção de:
- técnicos em eletrônica;
- profissionais de manutenção;
- eletricistas;
- reparadores automotivos;
- laboratórios;
- makers;
- radioamadores;
- profissionais de assistência técnica;
- estudantes de eletrônica.
Para quem trabalha frequentemente procurando falhas em equipamentos eletrônicos, o conceito de medir eletricamente e imediatamente visualizar termicamente o circuito pode ser bastante útil.
ZOYI ZT-R02 vale a pena?
O ZOYI ZT-R02 apresenta uma proposta muito interessante: juntar duas ferramentas de diagnóstico que se complementam dentro do mesmo instrumento.
Como multímetro, oferece 25.000 contagens e uma gama bastante completa de medições.
Como câmera térmica, traz sensor de 96 × 96, atualização de 25 fps, emissividade ajustável, identificação automática de temperaturas máxima e mínima e faixa declarada chegando a 550 °C.
Seu maior diferencial, portanto, não parece estar simplesmente em ter mais uma função.
Está na possibilidade de utilizar dois métodos de diagnóstico de maneira complementar:
medição elétrica + análise térmica.
Em uma bancada de eletrônica isso pode significar encontrar um problema muito mais rapidamente.
Mas existe uma distinção importante.
Ficha técnica não substitui teste de bancada.
Para determinar se o ZOYI ZT-R02 realmente entrega a precisão declarada, se sua câmera térmica apresenta boa sensibilidade, como funciona o teste de continuidade, qual é a velocidade do autorange e principalmente como são construídas suas proteções internas, será necessário colocar o instrumento à prova.
E é justamente aí que começa a parte mais interessante de uma análise completa.
Ficha técnica resumida do ZOYI ZT-R02
| Característica | Especificação declarada |
| Tipo | Multímetro + câmera térmica |
| Contagens | 25.000 |
| Sensor térmico | VOx |
| Resolução infravermelha | 96 × 96 |
| Frame rate | 25 fps |
| Faixa térmica | -20 °C a +550 °C |
| Precisão térmica | ±2 °C ou ±2% |
| Emissividade | 0,01 a 1,00 |
| Tensão DC | Até 1000 V |
| Tensão AC | Até 750 V |
| Corrente | Até 10 A |
| Resistência | Até 250 MΩ |
| Capacitância | Até 99,99 mF |
| Frequência | Sim |
| Continuidade | Sim |
| Diodo | Sim |
| Display | TFT 2,4″ |
| Armazenamento de imagens | Sim |
| Formato de imagem | BMP |
| USB | USB-C |
| Bateria | Lítio 2.000 mAh |
| Firmware atualizável | Sim |
Conclusão
O ZOYI ZT-R02 não é apenas um multímetro com uma função adicional colocada no menu.
A câmera térmica muda a maneira como o instrumento pode ser utilizado para diagnóstico.
Enquanto o multímetro responde perguntas como:
“Qual é a tensão neste ponto?”
a termografia pode responder:
“Qual componente está aquecendo onde não deveria?”
Quando essas duas informações são utilizadas em conjunto, o técnico passa a ter uma visão muito mais completa do circuito.
Por isso, o ZOYI ZT-R02 é um equipamento que merece atenção principalmente entre usuários de eletrônica e manutenção.
Agora falta a etapa decisiva:
colocar o ZT-R02 na bancada, comparar suas medições com instrumentos de referência e descobrir se, na prática, ele consegue entregar aquilo que a ficha técnica promete.
