Entenda como a ionosfera, o Sol e a altura da antena decidem o alcance do seu sinal — e por que 100 W em 20 metros chegam mais longe que a mesma potência em 2 metros.

Por Carlos Rincon (PY2CER) — AntenaAtiva.com.br

Aperte o PTT com o mesmo rádio e a mesma antena em dois dias diferentes, e dois extremos podem acontecer: numa tarde o sinal mal vence o morro ao lado; na outra, ele atravessa o Atlântico e te coloca dentro de uma conversa na Europa. O que mudou não foi o equipamento — foi a propagação, o conjunto de fenômenos físicos que decide até onde uma onda de rádio viaja antes de se dissolver no ruído.

A resposta curta, para quem só quer o essencial, é esta: em HF (3 a 30 MHz), a ionosfera devolve o sinal para a Terra e abre contatos entre continentes; em VHF e UHF (acima de 30 MHz), a onda segue quase em linha reta e o alcance termina perto do horizonte. Saber essa diferença é o que separa quem opera no chute de quem escolhe a faixa certa para cada conversa — e isso pesa ainda mais quando a internet cai e o rádio é o único elo que sobra.

Opero da minha estação em São Paulo, com indicativo PY2CER, e a frase que mais repito a quem está chegando é simples: o céu faz parte do seu sistema irradiante, mesmo que você nunca o veja. Vou te mostrar como ele trabalha — e como lê-lo a seu favor.

O que é propagação, sem mistério

Propagação é o trajeto da onda entre o transmissor e o receptor. Parece óbvio, mas o detalhe que muda tudo é que esse trajeto não é fixo: ele depende da frequência que você usa e do estado da atmosfera naquele instante.

A onda que sai da antena obedece à física do meio que encontra pela frente. Em frequências baixas, o meio reage de um jeito; em frequências altas, de outro completamente diferente. Por isso a mesma palavra descreve comportamentos quase opostos quando você sobe de 14 MHz para 144 MHz.

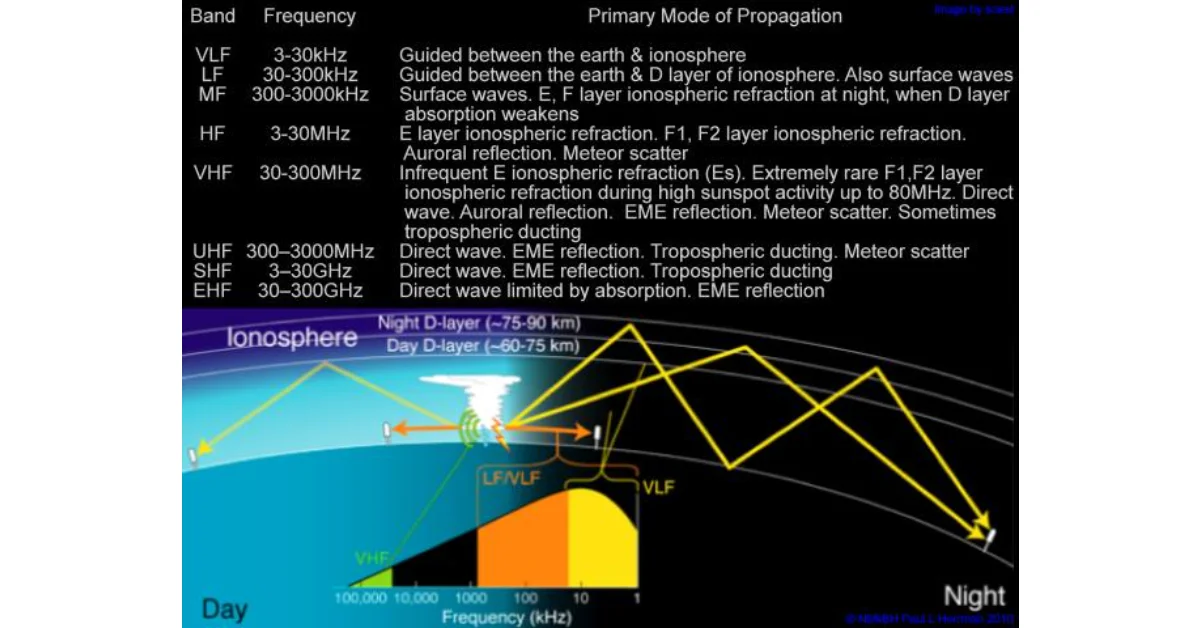

A divisão de largada vale guardar. Pelas definições de faixa adotadas internacionalmente, HF vai de 3 a 30 MHz, VHF de 30 a 300 MHz e UHF de 300 MHz a 3 GHz. No Brasil, conforme a alocação da ANATEL para o serviço de radioamador, é nesse intervalo que vivem as faixas mais usadas: 80, 40, 20, 15 e 10 metros em HF, além de 6 metros (50 MHz), 2 metros (144 a 148 MHz) e 70 centímetros (em torno de 430 a 440 MHz) na vizinhança de VHF e UHF.

Em HF, a ionosfera faz o serviço pesado

A dezenas de quilômetros acima da sua cabeça existe uma região onde a radiação do Sol arranca elétrons dos átomos do ar. Esse gás eletricamente carregado é a ionosfera — e é ela quem dobra a trajetória das ondas curtas de volta para o chão.

O mecanismo é mais elegante do que o senso comum imagina. Não é bem uma reflexão de espelho: é uma refração progressiva. A onda entra na camada ionizada, vai sendo curvada à medida que sobe e, se a densidade de elétrons for suficiente para aquela frequência, desce de novo a centenas de quilômetros do ponto de partida.

Quando a faixa está boa, o sinal ainda quica: toca o solo, sobe outra vez, volta a descer. Cada um desses ciclos é um salto, e é a soma deles que coloca uma estação modesta falando entre continentes. Já registrei no logbook contatos com a Europa, o Japão e a África num mesmo fim de tarde, em 20 metros, com 100 W — potência de algumas lâmpadas. Não é sorte de principiante: é a ionosfera trabalhando a favor.

As camadas que decidem o seu dia

A ionosfera não é um bloco único. Ela se organiza em camadas que mudam de altura e de comportamento conforme o Sol bate nelas, e três importam para o operador.

A camada D fica embaixo, entre cerca de 60 e 90 km, e só existe de dia. Em vez de devolver o sinal, ela o absorve — e castiga justamente as faixas baixas, como 80 e 40 metros. É por isso que o DX em 80 metros some sob o sol a pino e renasce quando a noite chega e essa camada se dissolve.

A camada E mora por volta de 100 a 120 km e tem papel mais discreto no dia a dia, embora reserve surpresas — guarde o nome, porque ela volta a aparecer mais adiante.

O trabalho nobre fica com a camada F, a mais alta e densa, que de dia chega a se dividir em F1 e F2 e pode passar dos 300 km de altitude. É ela a responsável pelos saltos longos. Quando alguém diz no ar que “a banda abriu”, quase sempre está celebrando a generosidade da camada F2 naquele momento.

O Sol comanda o jogo

Aqui está o ponto que separa o radioamador atento do que apenas gira o dial na esperança: em HF, quem manda na propagação é o Sol. E o Sol trabalha em ritmo cíclico.

O ciclo solar se repete a cada cerca de 11 anos, oscilando de um mínimo de calmaria a um máximo de fervura de manchas solares. No auge desse ciclo, as faixas altas — 10, 12 e 15 metros — abrem com frequência e permitem contatos enormes com pouquíssima potência. No fundo do ciclo, essas mesmas faixas passam dias quietas, e o operador migra para 40 e 80 metros.

Some a isso o horário, a estação do ano e as tempestades geomagnéticas, capazes de derrubar uma faixa em minutos, e você tem o quadro completo. Esses parâmetros não são adivinhação: o Space Weather Prediction Center, da agência norte-americana NOAA, publica continuamente os índices que medem o humor do Sol.

Dois números resumem boa parte da história. O fluxo solar, conhecido como SFI, é medido no comprimento de onda de 10,7 cm (frequência de 2.800 MHz) e funciona como termômetro de quanta energia o Sol está injetando na ionosfera — quanto mais alto, melhor para as faixas altas. Já o K-index mede a agitação do campo magnético da Terra; quando ele sobe, prepare-se para sinais embolados e aberturas que fecham sem aviso.

Os três sabores da propagação em HF

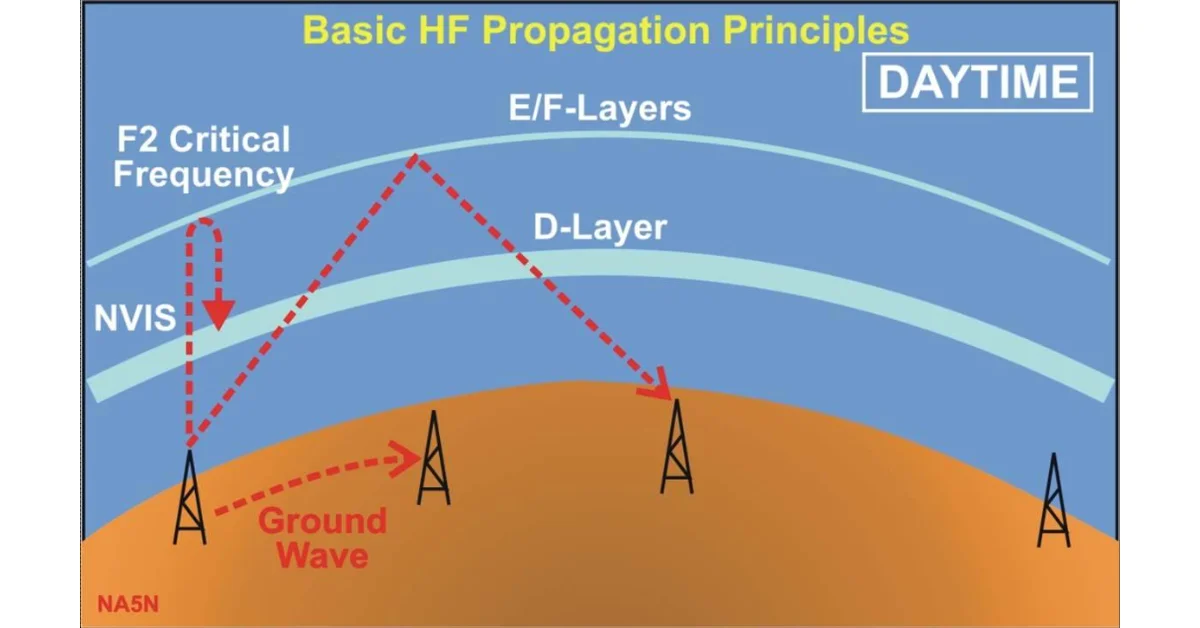

Na prática, o sinal de HF chega de três maneiras. A primeira é a onda terrestre, que acompanha a superfície do terreno e resolve bem as distâncias curtas, sem depender do céu. A segunda é a onda celeste, a tal refração ionosférica, que é o motor de praticamente todo o DX.

A terceira é a minha preferida e a mais subestimada: a linha cinzenta. É a faixa móvel de penumbra que separa o dia da noite e corre o planeta inteiro a cada amanhecer e anoitecer. Nesse breve intervalo, com a camada D recém-adormecida e a F ainda forte, certas rotas ficam abertas como em nenhum outro horário. Vale a pena trocar algumas horas de sono para flagrar isso ao menos uma vez na vida.

Subindo de frequência: o reino da linha de visada

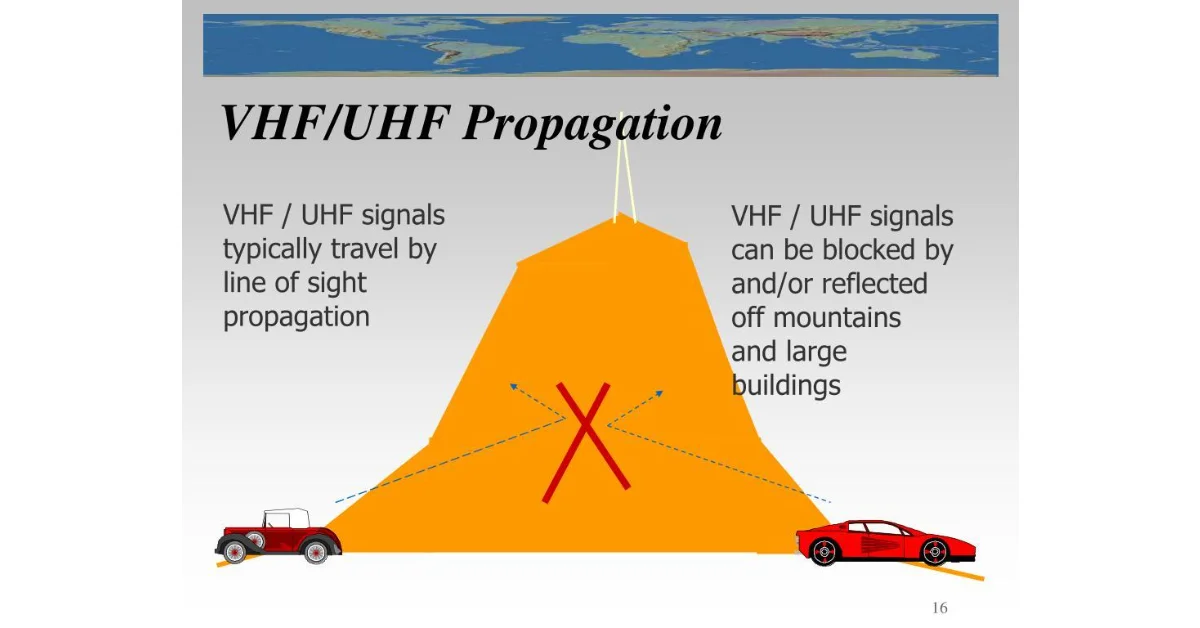

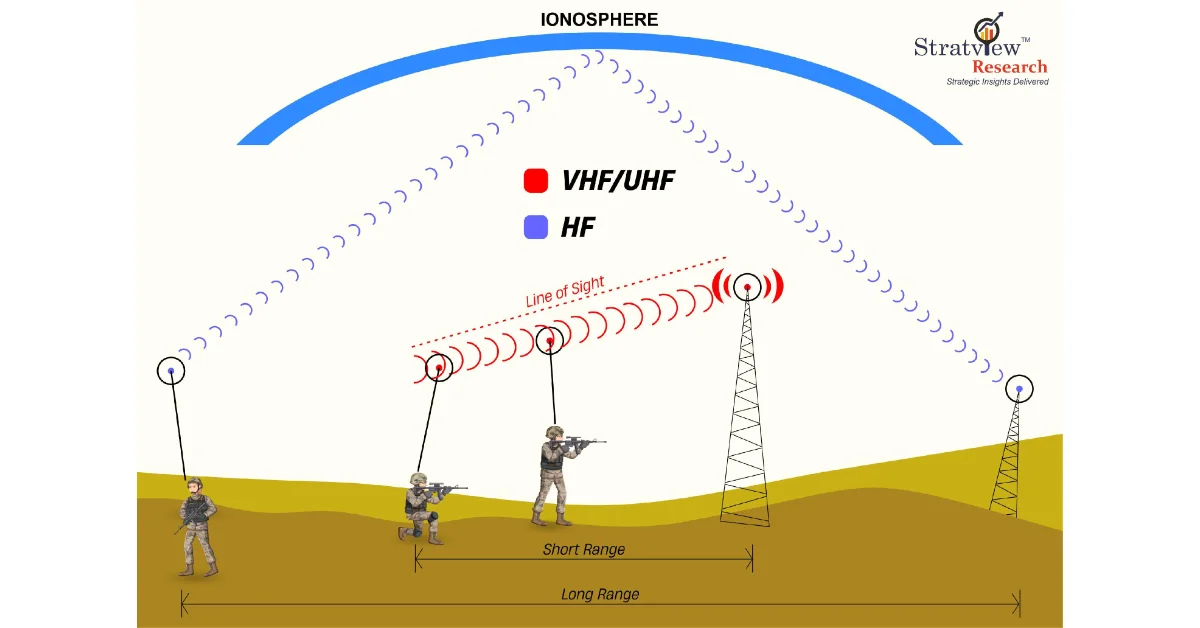

Quando você passa para VHF e UHF, a ionosfera deixa de ser parceira no expediente normal. Nessas frequências, a onda atravessa a região ionizada sem ser devolvida e segue, na maior parte do tempo, em linha de visada — praticamente reta.

A consequência é direta e às vezes frustrante. Montanhas, prédios e a própria curvatura da Terra viram paredes. O que está atrás do horizonte, em regra, não te escuta. Daí o conselho que todo operador de 2 metros aprende cedo: altura de antena vale mais que watts. Cada metro extra empurra o horizonte de rádio um pouco mais para longe, e é por isso que as boas estações de VHF moram nos telhados, não no quintal.

Repetidoras: o atalho que cobre uma região

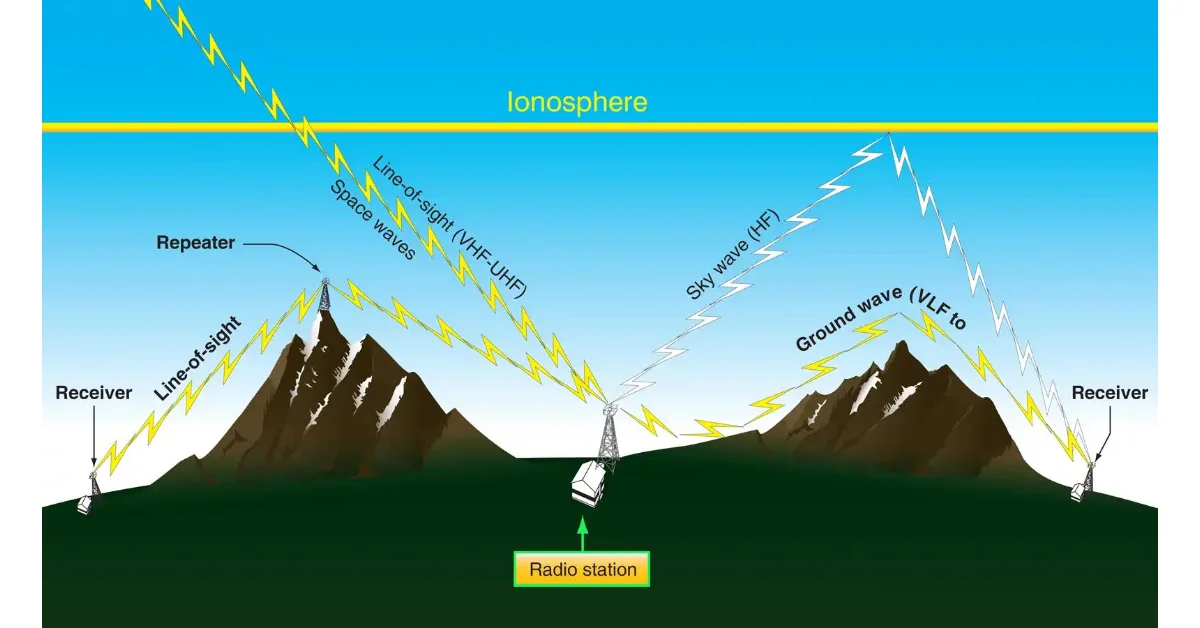

Para vencer essa limitação, os radioamadores criaram uma solução engenhosa — a repetidora. Ela escuta numa frequência, retransmite no mesmo instante em outra e, instalada num ponto alto como um morro ou uma torre, enxerga uma área imensa.

O efeito é multiplicador. Você, com um rádio de punho de 5 W dentro do carro, alcança a repetidora; ela, lá do alto, alcança a cidade toda. É essa arquitetura que sustenta a comunicação regional em VHF e UHF, muito usada por equipes de eventos, comboios off-road, fazendas e grupos de emergência — gente que precisa falar sem depender de operadora nem de sinal de celular.

Quando a regra se quebra: as exceções espetaculares

“Linha de visada” é a regra, e toda regra de propagação tem exceções que enchem o logbook de surpresa. A primeira atende por Esporádica-E, a velha conhecida camada E em estado de exceção.

De tempos em tempos, manchas intensamente ionizadas se formam nessa camada e passam a refletir o que não deveriam: sinais de VHF. Em 50 MHz — a faixa de 6 metros — isso rende contatos de 1.000 a 2.500 km que surgem do nada e somem do mesmo jeito. Em aberturas raras, o fenômeno chega a alcançar 144 MHz. Quem opera 6 metros vive de olho nessas janelas.

Há também a propagação troposférica, a “tropo”. Quando a baixa atmosfera forma camadas de ar com densidades diferentes — típico de inversão térmica, tempo estável e, sobretudo, sobre o mar — surgem dutos que aprisionam o sinal e o guiam por centenas de quilômetros. É VHF e UHF viajando muito além do esperado sem pedir licença à ionosfera.

Faltam dois fenômenos curiosos. No espalhamento por meteoros, as trilhas ionizadas que um meteoro deixa ao queimar duram frações de segundo, mas bastam para ricochetear um sinal de VHF — e os operadores aproveitam esses relâmpagos para contatos curtíssimos e cronometrados. Na propagação por aurora, tempestades solares agitam as regiões polares e espalham o sinal de forma turbulenta, deixando o áudio com um timbre rasgado, áspero, inconfundível.

HF e VHF/UHF lado a lado

Para fixar o contraste antes de seguir, vale o quadro:

A antena entra na conversa

Nada disso opera no vácuo: a antena tem voz ativa no resultado. Ela define o ângulo de radiação, a polarização, o ganho e a eficiência, e cada um desses fatores conversa diretamente com o tipo de propagação que você quer explorar.

A regra de bolso é instrutiva. Para DX em HF, você busca um ângulo de radiação baixo, rasante ao horizonte — quanto mais raso o disparo, mais longe cai o primeiro salto. Em VHF e UHF, o jogo inverte: antenas verticais dominam a operação móvel e por repetidora, enquanto as direcionais do tipo Yagi concentram a energia num feixe para arrancar aquele contato de tropo ou de Esporádica-E. A melhor antena não é a mais cara — é a que conversa com o fenômeno que você pretende usar.

Como ler a propagação na prática

Você não precisa adivinhar o estado do céu. Antes de uma operação séria, eu checo três coisas, e recomendo o mesmo a quem está começando:

• SFI acima de 100 SFU sinaliza ionosfera “alimentada” e boa chance nas faixas altas.
• K-index baixo (0 a 2) indica campo magnético calmo, sem tempestade estragando a recepção.
• MUF (frequência máxima utilizável) acima da faixa que você pretende usar, ou seja, o teto até onde a ionosfera ainda devolve o sinal naquela rota.

Esses dados estão em sites consagrados pela turma: o DXMaps e o VOACAP Online para previsão de propagação, o painel do Space Weather Prediction Center da NOAA para os índices solares e o PSKReporter para ver, em tempo quase real, onde o seu sinal digital está sendo escutado neste instante.

Perguntas frequentes

Qual a melhor faixa para falar longe com pouca potência? HF, sem dúvida — sobretudo 20 metros durante o dia e 40 metros à noite. Com a ionosfera aberta, 100 W bastam para contatos intercontinentais.

Por que à noite o 40 metros melhora e o 10 metros piora? Porque a camada D, que absorve as faixas baixas, some à noite e libera 40 e 80 metros. Já as faixas altas, como 10 metros, dependem do Sol iluminando a camada F — e sem Sol elas tendem a fechar.

VHF alcança quantos quilômetros? Em linha de visada direta, costuma ficar na casa das dezenas de quilômetros, dependendo da altura das antenas. Por repetidora bem posicionada, cobre uma região inteira. Em tropo ou Esporádica-E, pode passar de 1.000 km.

Preciso de internet para qualquer coisa disso? Não. A propagação é puramente física. Internet só ajuda a consultar índices e mapas; o contato em si acontece pelo ar, o que torna o rádio insubstituível em emergências e em áreas sem cobertura.

O que é DX? É a gíria do meio para contato de longa distância — em geral entre países ou continentes. Caçar DX é um dos maiores prazeres de quem opera HF.

Antes de virar a chave

A próxima janela de propagação que vai te surpreender já está marcada no calendário do Sol — você só ainda não sabe a data. O caminho para não perdê-la é treinar o hábito de olhar os índices antes de chamar e de cruzar essa leitura com o que ouve no receptor. Comece anotando, a cada operação, o SFI e o K-index do dia ao lado dos contatos que conseguiu: em poucas semanas, você terá um caderninho que prevê a banda melhor que qualquer aplicativo.

E quando a internet falhar e o celular virar enfeite, vai ser bom saber que, lá em cima, a ionosfera continua de plantão. Um forte 73!

Fontes

• NOAA Space Weather Prediction Center — índices solares e geomagnéticos (SFI, K-index). https://www.swpc.noaa.gov
• ANATEL — Regulamento do Serviço de Radioamador e plano de atribuição de faixas no Brasil. https://www.gov.br/anatel
• DXMaps — mapas de propagação em tempo real. https://www.dxmaps.com
• VOACAP Online — previsão de propagação em HF. https://www.voacap.com
• PSKReporter — relatórios de recepção em modos digitais. https://pskreporter.info
