Plataforma baseada no AMD Zynq UltraScale+ RFSoC combina 8 RX, 8 TX, amostragem direta e sincronismo coerente para aplicações avançadas em RF
O PZSDR entra na categoria de SDRs de alto desempenho que unem conversão direta, FPGA robusto e múltiplos canais coerentes na mesma plataforma. Para quem acompanha a evolução do rádio definido por software, ele representa um tipo de equipamento antes restrito a laboratórios, defesa e projetos com orçamento muito mais alto.
No universo do radioamadorismo, isso importa menos como produto de consumo e mais como referência técnica. Uma plataforma com 8 canais de recepção, 8 de transmissão, cobertura contínua de 1 MHz a 6 GHz e sincronismo entre placas ajuda a entender para onde caminham áreas como radar experimental, arranjos de antenas, direction finding e prototipagem de sistemas MIMO.
Segundo a página oficial da campanha no Crowd Supply e o material técnico divulgado pela Puzhi Electronic, a família PZSDR P047 e P047Pro é baseada no AMD Xilinx Zynq UltraScale+ RFSoC XCZU47DR. A seguir, vale entender o que essas especificações significam na prática, onde esse tipo de SDR se encaixa e quais pontos a fonte original não detalha.
O que diferencia o PZSDR de um SDR convencional
O primeiro ponto é a arquitetura de amostragem direta. Em vez de depender de um sintonizador frontal tradicional para converter a faixa desejada, a proposta é digitalizar e gerar sinais de RF de forma mais direta, cobrindo de 1 MHz a 6 GHz, conforme a fabricante.
Na prática, isso reduz etapas analógicas e abre espaço para cadeias de processamento mais flexíveis dentro do FPGA. Para o leitor intermediário ou avançado, isso significa mais liberdade para implementar canalização, DDC/DUC, filtragem e sincronismo em hardware reconfigurável.
Outro diferencial é a contagem de canais. O PZSDR oferece 8 RX e 8 TX coerentes, todos com conversores de 14 bits. Segundo a descrição da plataforma, os ADCs operam em até 5 GSPS e os DACs em até 9,85 GSPS, números que colocam o equipamento em uma faixa muito acima dos SDRs mais comuns no hobby.

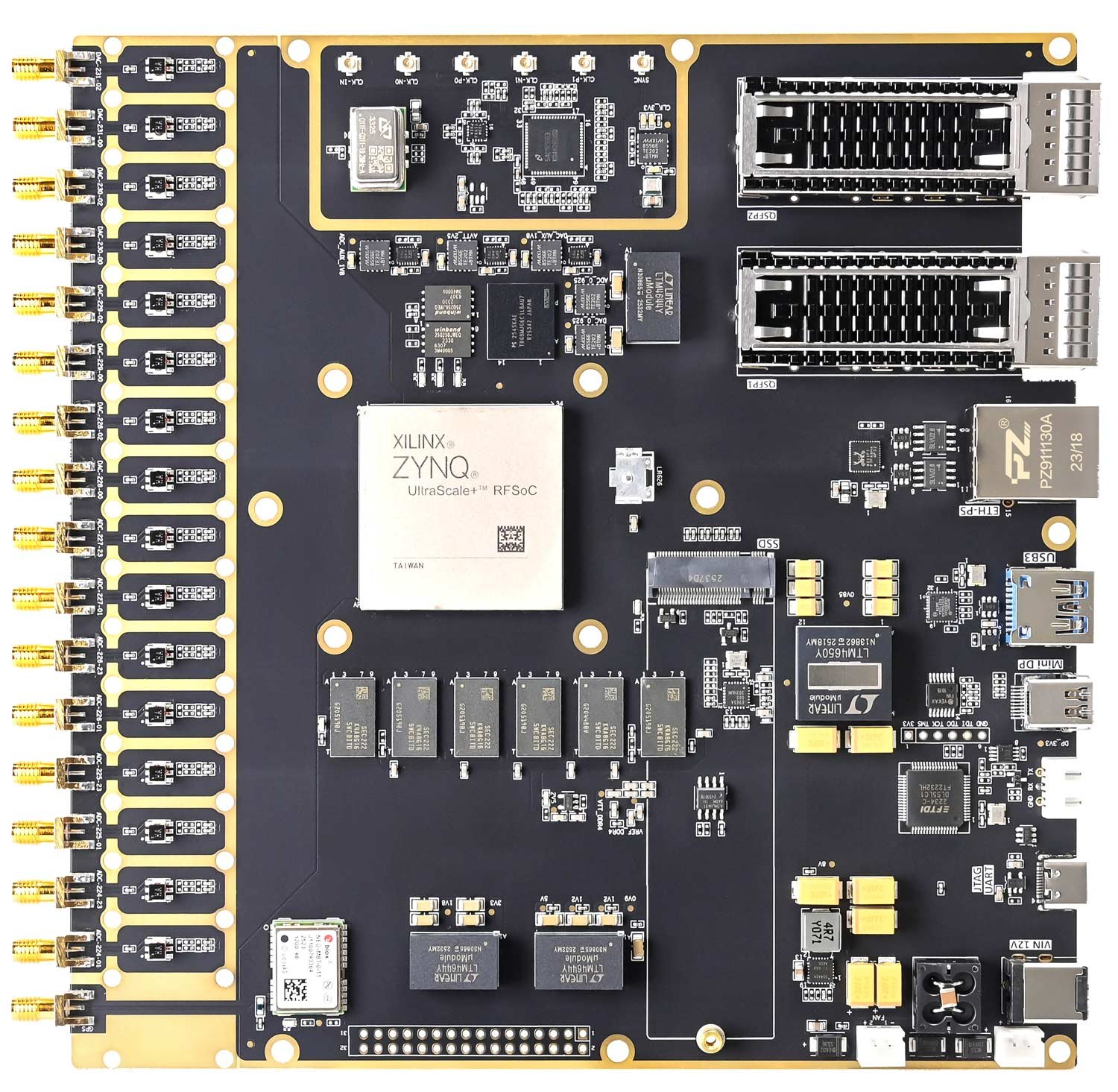

Esse conjunto é apoiado pelo RFSoC XCZU47DR, que integra conversores de RF, FPGA e processadores Arm no mesmo encapsulamento. A fonte cita 930 mil células lógicas, 4.272 slices DSP, quatro núcleos Cortex-A53 a 1,333 GHz e dois Cortex-R5 a 533 MHz.
Para quem já trabalhou com placas Zynq, isso sugere uma divisão clara de tarefas. O processamento determinístico e de baixa latência pode ficar no FPGA, enquanto controle, interface e automação podem rodar no sistema embarcado com PetaLinux, Vitis ou PYNQ.
Onde um SDR assim faz sentido em radiofrequência
A própria Puzhi posiciona a plataforma para aplicações como phased array, radar, prototipagem de massive MIMO e direction finding de alta precisão. Esse enquadramento faz sentido porque a coerência de fase entre canais é um requisito central quando se quer estimar direção, formar feixes ou comparar sinais entre múltiplas antenas.
No contexto do radioamadorismo, poucos operadores precisariam de um equipamento assim para uso cotidiano em HF, VHF ou UHF. Ainda assim, ele é relevante para grupos de pesquisa, universidades, radioamadores com foco em experimentação avançada e projetos educacionais ligados a sensoriamento, satélites e processamento digital de sinais.
Um aspecto particularmente importante é a capacidade de sincronismo entre múltiplas placas. Segundo a fabricante, já houve validação em arranjos com 2 e 7 placas operando de forma sincronizada. Isso amplia bastante o potencial para sistemas de múltiplos elementos.
Também chama atenção a presença de duas portas ópticas 100G QSFP28 por placa. Em sistemas com muitos canais e altas taxas de amostragem, o gargalo rapidamente deixa de ser a conversão e passa a ser o transporte de dados. Essas interfaces indicam foco em streaming pesado e interconexão de alto throughput.
Para quem pensa em uso de campo, a fabricante informa faixa industrial de temperatura, de -40°C a +85°C, além de GPS embarcado, USB 3.0, Ethernet gigabit e Mini DP. É um pacote que sugere aplicação em bancada e também em cenários embarcados ou externos.
Como interpretar preço, concorrência e limitações
O preço citado para o modelo P047 na campanha é de US$ 8.749, com gabinete metálico, fonte, antena GPS, cabos RF, USB e Ethernet. Dentro do mercado de SDRs premium, a proposta é de custo competitivo, especialmente quando comparada a plataformas que frequentemente ultrapassam US$ 30 mil.
A fonte principal também compara o PZSDR ao AntSDR T510, outra plataforma baseada no mesmo RFSoC XCZU47DR. A diferença destacada é que o modelo da AntSDR deve incluir um NVIDIA Jetson integrado para computação de borda e tarefas com IA ou GPU.
Isso ajuda a posicionar o PZSDR. Ele parece priorizar a base de RF, FPGA e sincronismo multicanal, enquanto outras soluções podem buscar integração maior com processamento acelerado externo. Dependendo da aplicação, uma ou outra abordagem pode ser mais adequada.
Há, porém, limitações importantes de transparência técnica. A fonte original não detalha, por exemplo, parâmetros como faixa dinâmica efetiva em campo, desempenho de ruído de fase do clock, SFDR real em diferentes frequências, linearidade com sinais complexos, isolamento entre canais e comportamento térmico sob carga contínua.
Esses dados são decisivos para avaliar um SDR de alto nível além da ficha técnica. Em equipamentos para direction finding, radar passivo, EME experimental ou enlaces sofisticados, números de laboratório e medições independentes pesam tanto quanto a lista de recursos.
Outro ponto que merece cautela é a cobertura de 1 MHz a 6 GHz. Embora a fabricante apresente essa faixa como contínua, o desempenho prático pode variar bastante ao longo do espectro, dependendo de front-end externo, filtragem, clocking, ganho e ambiente eletromagnético.
O que observar antes de levar esse tipo de plataforma a sério
Para o leitor avançado, a pergunta central não é apenas se o PZSDR tem especificações impressionantes, mas se ele oferece ecossistema utilizável. Nesse ponto, a Puzhi afirma fornecer suporte ao framework PYNQ, demos prontos, manuais, esquemáticos, arquivos mecânicos DXF e firmware sob licença permissiva.
Esse detalhe é relevante porque muitos SDRs poderosos esbarram em documentação fraca ou fluxo de desenvolvimento pouco amigável. Quando há exemplos de FPGA, ARM, PetaLinux e notebooks PYNQ, a curva de entrada tende a ficar menos íngreme para laboratórios e equipes pequenas.
Também vale observar as diferenças entre P047 e P047Pro. O modelo Pro amplia memória PS DDR4, PL DDR4, QSPI Flash e eMMC, o que pode fazer diferença em pipelines mais pesados, buffers maiores, aplicações embarcadas complexas e processamento local com várias tarefas simultâneas.
Para radioamadores e pesquisadores, a lição mais durável talvez seja esta: plataformas RFSoC multicanal estão reduzindo a barreira de entrada para experimentos antes muito caros. Isso não transforma um SDR desse porte em equipamento comum de estação, mas amplia o horizonte para projetos sérios de sensoriamento, arranjos de antenas e DSP em RF.
Em síntese, o PZSDR é menos uma curiosidade de crowdfunding e mais um sinal de maturidade do mercado de SDRs de alto desempenho. Se a documentação, o suporte e as medições independentes confirmarem a proposta, ele pode se tornar uma referência útil para quem acompanha a convergência entre radiofrequência, FPGA e experimentação avançada.
Fonte original: rtl-sdr.com
