Antena ZS6BKW: O Guia Completo da Melhor Antena Multibanda para HF
A Antena ZS6BKW é uma das soluções mais inteligentes e acessíveis para quem quer operar em HF (High Frequency) com eficiência, sem precisar de grandes torres, sintonizadores complexos ou investimentos altos. Criada como uma evolução direta da clássica G5RV, essa antena combina praticidade de instalação com excelente desempenho em várias faixas de radioamador.
Neste guia completo, você vai entender a história, o funcionamento, as dimensões, o processo de montagem e as melhores práticas para extrair o máximo da sua Antena ZS6BKW. Mesmo quem está começando no mundo do rádio pode montar essa antena com facilidade, e os operadores mais experientes vão se surpreender com o rendimento e a estabilidade que ela oferece.
Origem e História da Antena ZS6BKW
A Antena ZS6BKW foi desenvolvida pelo radioamador sul-africano Brian Austin (indicativo ZS6BKW). Ele percebeu que a tradicional G5RV, embora popular, apresentava limitações: só ressoava adequadamente em duas bandas (14 e 24 MHz), exigindo um sintonizador para as demais.
Usando ferramentas de cálculo e simulação (que na época eram uma novidade), Austin ajustou as dimensões e a impedância do alimentador da G5RV, resultando em uma antena capaz de ressonar naturalmente em cinco faixas – na prática, até seis – sem a necessidade de um ATU (acoplador de antena).
O projeto foi publicado na revista RadCom (TT) em janeiro e fevereiro de 1993 e, desde então, se tornou uma referência mundial. A antena também aparece em obras técnicas, como “Antenna Topics” de Pat Hawker, publicado pela RSGB (Radio Society of Great Britain) em 2002.
Princípios de Funcionamento
Assim como um dipolo clássico, a Antena ZS6BKW é uma antena alimentada no centro, composta por dois braços de fio condutor. A diferença está no alimentador balanceado, geralmente feito com fita de 450 ohms (linha aberta), que atua como um transformador de impedância natural, equilibrando a energia transferida para diferentes bandas.
Essa configuração resulta em uma antena com resposta multibanda, cobrindo com eficiência as faixas de 40, 20, 17, 12, 10 e até 6 metros, sem o uso de um sintonizador externo.
Para frequências mais baixas, como 80 e 160 metros, ainda é possível operar com a ajuda de um ATU, mas o desempenho principal da ZS6BKW está justamente nas bandas em que ela é ressonante.
Dimensões Ideais da Antena ZS6BKW

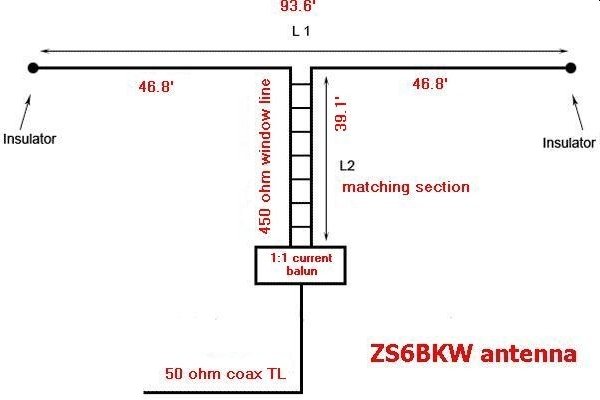

O projeto original especifica as seguintes medidas:
| Elemento | Comprimento | Material recomendado |
|---|---|---|
| Cada braço do dipolo | 13,75 m (total 27,5 m) | Fio de cobre 2 mm, isolado ou nu |
| Linha balanceada | 12,2 m (450 Ω) | Linha aberta de fita dupla |
| Balun de corrente | 1:1 | Na junção entre linha balanceada e cabo coaxial |
| Cabo coaxial até o rádio | Opcional | RG-58, RG-8 ou similar |
Essas dimensões foram calculadas para oferecer a menor relação de onda estacionária (SWR) possível em várias bandas, otimizando a transferência de potência e reduzindo perdas.
Se você não tiver acesso à linha de 450 ohms, é possível usar a de 300 ohms (tipo TV antiga), mas o desempenho pode ser ligeiramente inferior. Em ambientes úmidos, o modelo de 450 ohms é mais resistente e com menor perda dielétrica.
Montagem e Instalação Passo a Passo
Montar uma Antena ZS6BKW é surpreendentemente simples, mesmo para quem está começando no radioamadorismo. O formato mais usado é o V-invertido, pois requer apenas um ponto de sustentação central (um mastro, torre ou suporte de fibra).
Etapas de montagem:
- Monte o dipolo central:
Corte dois fios de 13,75 metros e prenda-os em um isolador central, onde será feita a conexão com a linha balanceada. - Fixe a linha de 450 ohms:
Solde ou conecte firmemente os dois condutores ao centro do dipolo. Essa linha deve ter 12,2 metros até o ponto onde encontrará o balun. - Adicione o balun de corrente (1:1):
Instale o balun entre a linha aberta e o coaxial. Isso ajuda a evitar correntes de modo comum e ruídos no sistema. - Conecte ao rádio:
Ligue o cabo coaxial ao rádio ou à estação base. Em algumas bandas, você pode conectar diretamente; em outras, utilize um ATU próximo ao ponto de transição para otimizar o acoplamento. - Ajuste o ângulo do V-invertido:
O ângulo entre os dois braços deve ser maior que 90°. Evite deixar as pontas muito baixas, pois o solo interfere na sintonia. Mantenha-as a pelo menos 1 metro do chão.
Modos de Instalação
A Antena ZS6BKW pode ser montada de duas formas principais:
1. Configuração horizontal
Ideal quando há duas torres ou suportes disponíveis. O campo de radiação é mais direcional e levemente elevado, ótimo para contatos DX (longa distância).
2. Configuração em V-invertido
Requer apenas um mastro central. É mais prática e versátil, sendo a preferida em operações portáteis ou residenciais. O padrão de irradiação é mais omnidirecional, ideal para contatos regionais.
Desempenho em Diferentes Bandas
A seguir estão os resultados típicos de medição (com analisador MFJ), mostrando o SWR e o comportamento da Antena ZS6BKW em cada faixa:
| Banda | Frequência central | SWR médio | Comentário |
|---|---|---|---|
| 80 m | 3,38 MHz | 7:1 | Usa ATU facilmente |
| 40 m | 7,00 MHz | 1:1 | Excelente desempenho |
| 30 m | 10,1 MHz | Alto | Precisa de ATU |
| 20 m | 14,06 MHz | 1:1 | Ressonância perfeita |
| 17 m | 17,85 MHz | 1:1–1,3:1 | Muito eficiente |
| 15 m | 21,00 MHz | Alto | Necessita ATU |
| 12 m | 24,69 MHz | 2:1 | Operável sem ATU |
| 10 m | 28,62 MHz | 1,3:1 | Ótimo desempenho |
| 6 m | 50,27 MHz | 1,3:1 | Boa surpresa multibanda |
Esses números mostram por que a Antena ZS6BKW é tão valorizada: ela oferece operação direta em seis bandas, sem ajustes complicados.
Dicas de Uso e Manutenção
- Altura ideal: mantenha o centro da antena o mais alto possível (8 a 12 metros é excelente).
- Isolamento das pontas: use isoladores de cerâmica ou plástico para evitar interferência do solo.
- Verifique conexões periodicamente: soldas, conectores e isoladores devem estar limpos e firmes.
- Proteja o balun: envolva-o com fita autovulcanizante para evitar infiltração de água.
- Evite proximidade com metal: muros, telhados metálicos e calhas podem desajustar a sintonia.
⚡ Comparativo: Antena ZS6BKW vs G5RV
| Característica | G5RV | ZS6BKW |
|---|---|---|
| Bandas ressonantes sem ATU | 14 e 24 MHz | 40, 20, 17, 12, 10 e 6 MHz |
| Necessidade de ATU | Alta | Baixa |
| Comprimento total | 31 m | 27,5 m |
| Eficiência em tempo úmido | Moderada | Alta |
| Facilidade de montagem | Média | Alta |
| Desempenho geral | Bom | Excelente |
O aprimoramento de impedância e comprimento faz da Antena ZS6BKW uma evolução direta e significativa da G5RV. É mais curta, mais estável e cobre mais faixas com menor perda.
Vantagens da Antena ZS6BKW
- Multibanda real: até 6 bandas sem sintonizador.
- Baixo custo: materiais simples e fáceis de encontrar.
- Desempenho elevado: boa eficiência e ganho modesto, ideal para HF.
- Montagem simples: um único mastro é suficiente.
- Manutenção mínima: durável, mesmo em ambientes externos.
- Compatibilidade: funciona bem com transceptores modernos e potências de até 100 W.
Entendendo a Física por Trás da ZS6BKW
A Antena ZS6BKW é, essencialmente, uma linha de transmissão parcialmente ressonante acoplada a um dipolo. A linha balanceada de 450 ohms atua como um transformador de quarto de onda, convertendo as impedâncias resultantes das diversas frequências em valores próximos a 50 ohms.
Essa “mágica” elétrica permite que o transmissor entregue potência máxima em várias bandas, sem reflexões significativas. O segredo do sucesso da antena está na combinação precisa entre o comprimento físico e o comprimento elétrico dos elementos e da linha.
Operação Avançada e Ajustes Finais
Para operadores mais experientes, há várias formas de ajustar e personalizar a Antena ZS6BKW:
- Alimentação balanceada direta: ligue a linha de 450 ohms diretamente à saída balanceada do acoplador (sem coaxial).
- Uso portátil: utilize fios flexíveis e isoladores leves para operações em campo.
- Ajuste fino: pequenas variações de até 20 cm na linha balanceada podem melhorar o SWR em bandas específicas.
- Versão encurtada: se o espaço for limitado, é possível adicionar bobinas de carga nas extremidades, com pequena perda de eficiência.
Conclusão
A Antena ZS6BKW é uma das melhores opções para quem busca uma antena multibanda eficiente, simples e econômica. Seja para quem está começando no radioamadorismo ou para quem deseja otimizar uma estação HF, ela oferece resultados excepcionais, cobrindo seis bandas com excelente rendimento.
Seu projeto bem calculado, sua fácil instalação e sua versatilidade fazem dela uma antena moderna, prática e acessível. Com a Antena ZS6BKW, você poderá explorar o espectro de HF com qualidade, eficiência e estabilidade — e ainda com a satisfação de ter montado um equipamento de alto desempenho com as próprias mãos.
