Balun de choque para bandas de HF e MF superior. (1,5 MHz – 30 MHz).
Necessário um balun de choque para isolar o potencial RF de modo comum da linha de alimentação no cabo coaxial para as bandas de HF/MF de 1,5 MHz – 30 MHz. Foi escolhido um simples cabo coaxial enrolado em um núcleo toroidal de ferrite.
- Previne RFI indesejada eliminando correntes de modo comum e radiação na linha de alimentação
- Toda a potência vai para a antena, melhorando a eficiência
- Reduz ruído ou EMI captados pela malha do seu coaxial
- A potência é balanceada entre os elementos ativos da antena

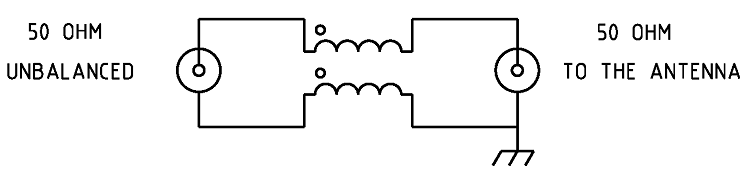

Figura 1 — Esquema do balun de choque 1:1
| Especificação | Valor |
|---|---|
| Tipo | Balun de choque |
| Relação | 1:1 |
| Faixa de frequência | 1,0 ~ 30 MHz |
| Impedância de choque | 1k Ohms (-21 dB) mínimo. Ref: Figura 3 |
| Núcleo utilizado | Núcleo toroidal de ferrite FT240-43 |
| Número de espiras | 14 (7 + 7). Ref: Figura 2 |
| ROE (SWR) | 1:1 Ref: Figura 5 |

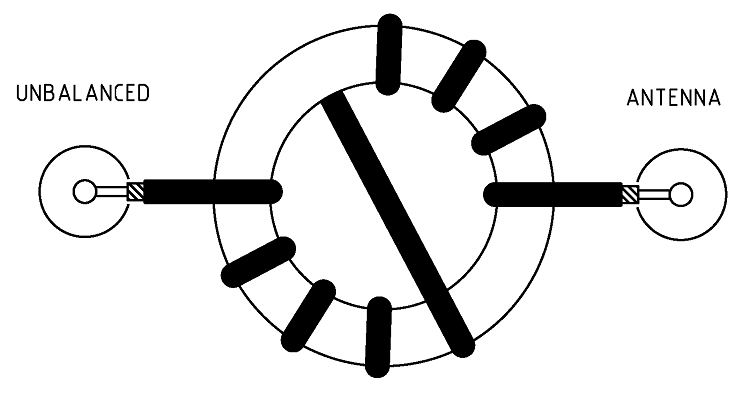

Figura 2 — Detalhes do enrolamento do balun de choque 1:1
Construção
A construção consistiu simplesmente em enrolar 14 espiras de cabo coaxial RG58 em um núcleo toroidal de ferrite FT240-43. O resultado das 14 espiras alcançou uma reatância indutiva de valor concentrado em média de 40 uH para as correntes de RF de modo comum, aproximadamente de 1,0 MHz a 30 MHz.
Lista de peças:
- Núcleo toroidal de ferrite FT240-43
- Aproximadamente 1,0 metro de cabo coaxial RG58

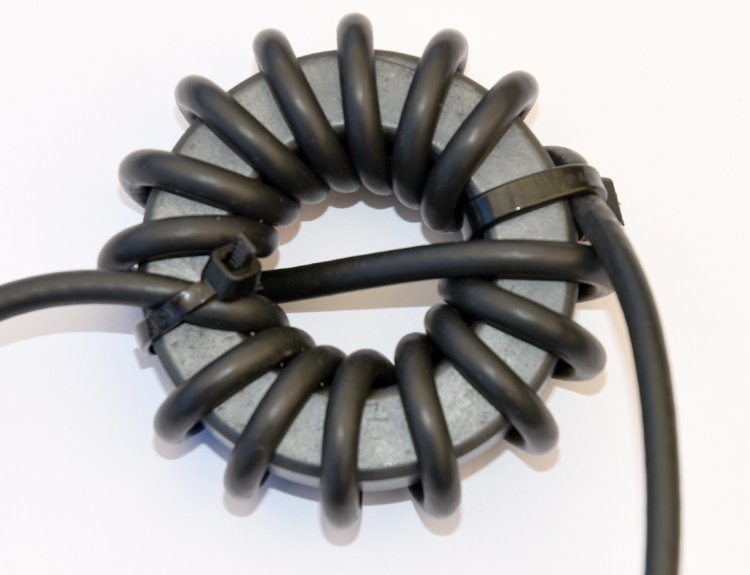

Foto 1 — Balun de choque montado.
Testes
O analisador de antena AIM 4170C, registrado na Figura 3, mostra que a impedância medida na malha do coaxial apresenta um mínimo de 1000 Ohms de 1,0 MHz a cerca de 30 MHz, e muito maior nas bandas de radioamador de 1,8 MHz a 14 MHz.

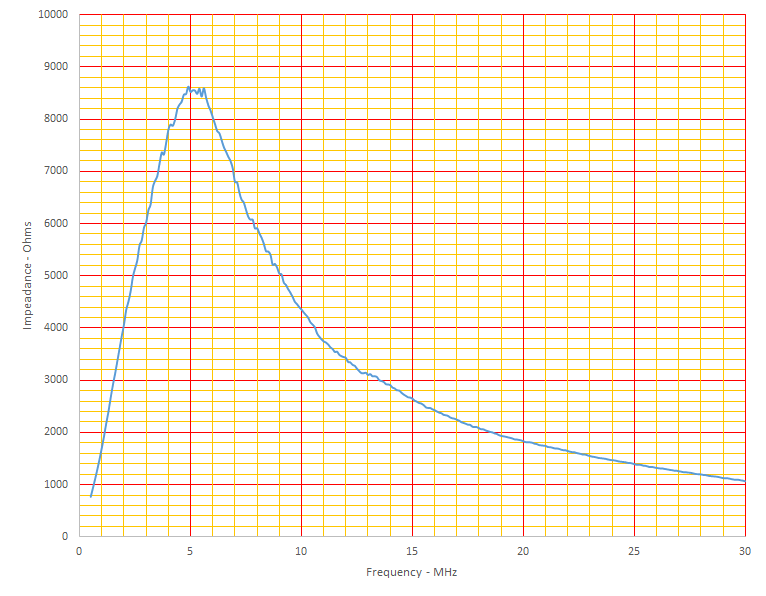

Figura 3 — Avaliação da impedância de choque do balun ao longo da faixa de 1,0 MHz – 30 MHz.

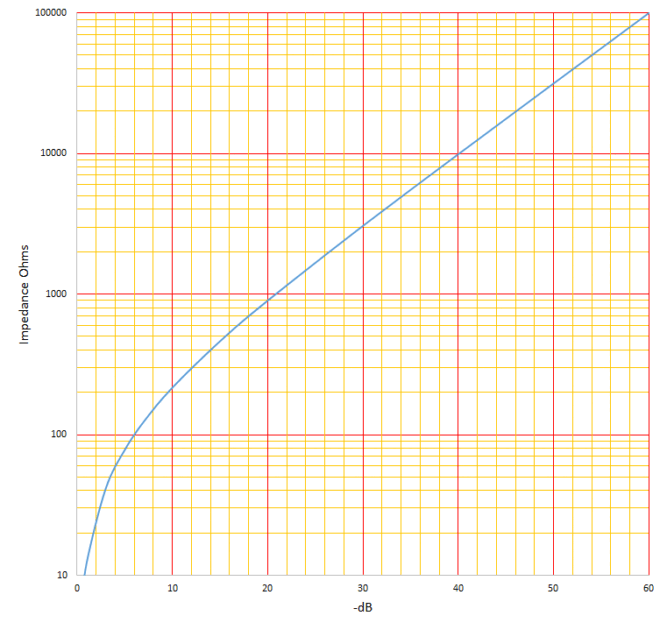

Figura 4 — Impedância de choque convertida em dB de choque. 20 dB de atenuação devem ser considerados o mínimo.

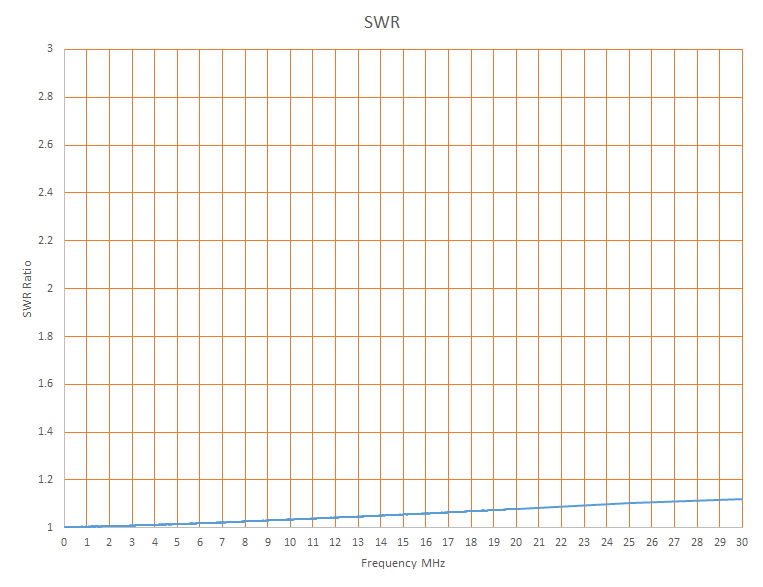

Figura 5 — ROE (SWR) de 0,1 MHz a 30 MHz.
Texto original https://vk6ysf.com/
Tradução para o portugues- br – PY2CER – Carlos Rincon
