Segunda geração do transceptor HF mais popular do mercado traz conectividade de rede, tela IPS, decodificador CW nativo e melhorias mensuráveis no receptor – e a bancada mostrou o que muda de verdade na prática

Por Carlos Rincon PY2CER | AntenaAtiva.com.br

Para quem quiser comprar o equipamento Rádio no Brasil Novo procura o Jerferson PU2PYC – 11 99812-6982 ou Isaias – 11 96041-8322

Tem um momento, quando você abre a caixa de um rádio novo, em que a expectativa e o ceticismo disputam espaço. Já passei por isso muitas vezes. Com o Icom IC-7300MK2, o ceticismo entrou em campo com força afinal, o modelo original é tão bem estabelecido no mercado que qualquer revisão menor pareceria cosmética demais para justificar atenção. Passou uma semana do equipamento na bancada e o ceticismo foi se acalmando, não porque o rádio seja perfeito, mas porque as mudanças estão nos lugares certos.

Neste artigo você vai ver o que mudou de fato entre as duas gerações, o que as medições revelam e o que a Icom tocou que realmente impacta o dia a dia de quem opera HF com seriedade.

O que seu olho nota primeiro e o que ele não nota

Colocar os dois aparelhos lado a lado é quase um teste de visão. As frentes são praticamente idênticas, e quem não está procurando vai demorar para perceber a diferença mais óbvia: o botão de energia do MK2 tem um tom azul onde o original era verde. Detalhe pequeno, mas suficiente para não confundir os dois numa estação com equipamentos empilhados.

A tela conta uma história diferente. O MK1 usava um painel TFT tecnologia competente, mas com ângulos de visão limitados e contraste que se degradava quando você se inclinava para o lado. O MK2 chegou com IPS, e a diferença é perceptível na primeira vez que você move a cabeça. O ângulo de visão praticamente dobrou na prática, as cores ficam consistentes de qualquer posição e o brilho subjetivo é visivelmente maior. Não é um salto dramático como trocar um monitor VGA por um 4K, mas é o tipo de melhoria que você sente toda vez que usa o rádio, especialmente em operação noturna com a shack escura.

Agora vire o aparelho. A traseira é onde a Icom colocou a maioria das fichas desta revisão e ali a distância entre os dois modelos se abre de vez.

A traseira que não mente

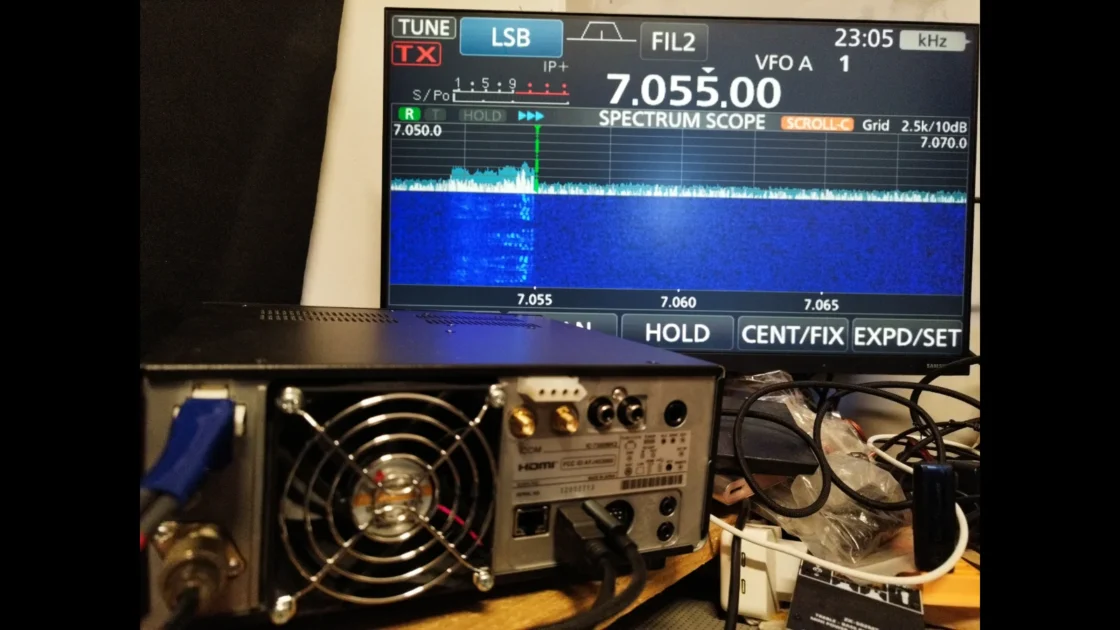

O painel traseiro do IC-7300MK2 é, essencialmente, uma declaração de intenção. Enquanto o modelo original tinha uma configuração enxuta e bem conhecida, o MK2 chegou com quatro adições que merecem ser tratadas individualmente.

Porta Ethernet. Essa é a mudança que mais vai alterar o fluxo de trabalho de quem opera remotamente. No modelo original, operação remota exigia um computador dedicado ligado ao rádio o tempo todo ele atuava como servidor intermediário. O MK2 incorporou o servidor de controle diretamente no firmware do equipamento. Você conecta um cabo de rede ao roteador, acessa as configurações de rede do rádio para localizar o endereço IP (atribuído automaticamente pelo roteador), define um nome de servidor e uma senha, e o sistema está operacional. Nas medições que fiz na bancada, a conexão funcionou de primeira, com o áudio chegando estável e o escopo de espectro sendo renderizado em tempo real no computador remoto via software Icom Remote Utility.

Para acesso fora da rede local, o processo exige que você saiba o endereço IP externo da sua conexão e configure o roteador para redirecionar as portas 5001, 5002 e 5003 ao rádio. Essa parte não é diferente do que qualquer câmera IP ou servidor doméstico exige a complexidade está na rede, não no rádio.

A sincronização automática de data e hora via NTP é um bônus silencioso: o rádio consulta a internet e mantém o relógio preciso sem intervenção. Para quem opera modos digitais como FT8, onde a sincronia de tempo é crítica, isso elimina uma fonte comum de erro.

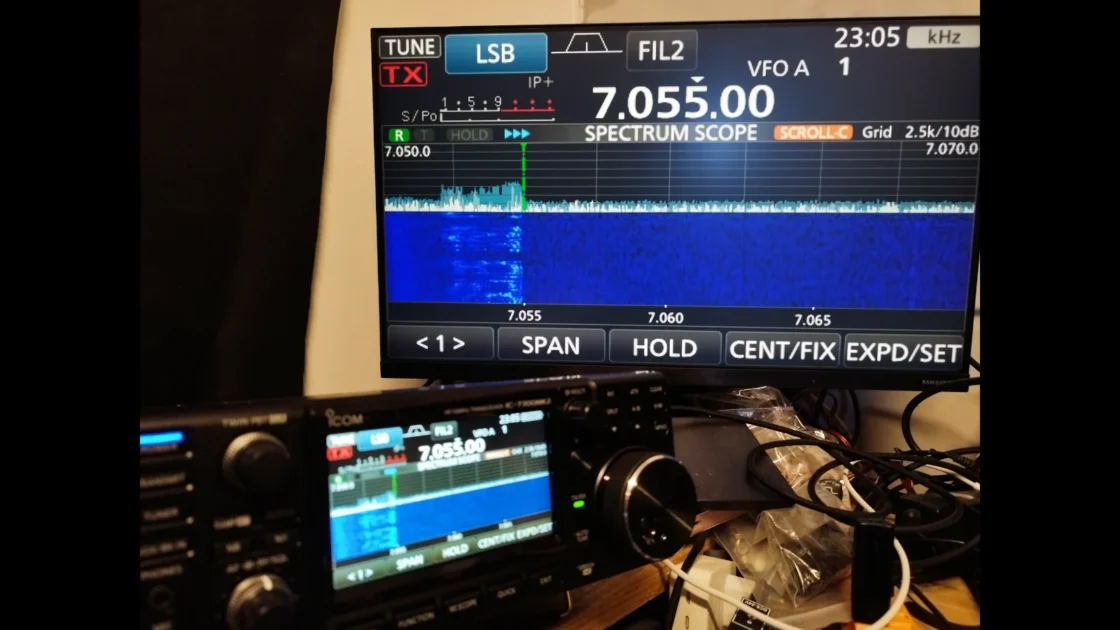

Conector HDMI. A função é direta: espelha a tela do rádio em qualquer monitor com entrada HDMI. O uso óbvio é conforto visual quem passa horas na frente do equipamento vai apreciar ver o escopo de espectro numa tela maior. Mas a aplicação mais interessante é coletiva: em estações de clube, eventos especiais ou demonstrações públicas, você projeta a interface do rádio numa TV de 50 polegadas e qualquer visitante acompanha a operação de onde estiver na sala. É o tipo de recurso que parece supérfluo até o dia em que você precisa dele.

Porta USB-C. A mudança aqui não é só no conector é na arquitetura. O MK2 gera duas portas COM virtuais quando conectado ao computador, contra uma única no modelo original. A segunda porta permite que softwares externos façam manipulação direta de CW, RTTY e FSK, separando o canal de controle do canal de keying.

Atenção para um detalhe que vai te poupar uma tarde de frustração: o driver USB do MK2 é completamente diferente do MK1. Instalar o driver antigo não funciona. Além disso, o endereço CI-V padrão mudou de 94H para B6H, então softwares configurados para o modelo original incluindo OmniRig e programas de FT8 precisam ter o endereço ajustado manualmente no menu do rádio para que a comunicação funcione. Não é um processo complicado, mas é um passo que precisa estar no roteiro de quem faz a migração.

Conectores SMA (RX IN e RX OUT). Esse par de portas no painel traseiro abre possibilidades que o modelo original simplesmente não tinha. O uso mais direto é conectar uma antena de recepção dedicada ao RX IN e ativá-la pelo menu Function útil quando você quer uma antena pequena e silenciosa para escuta sem abrir mão da antena principal para transmissão.

O uso mais interessante, e que me tomou algum tempo de experimentação, é compartilhar a antena com um receptor SDR externo. A configuração recomendada usa um splitter de três vias interligando as portas RX IN e RX OUT entre si, com a terceira saída indo para o SDR. Depois de ligar o “RX ant” no menu, os dois receptores passam a escutar simultaneamente pela mesma antena. O ganho prático é real: você mantém o IC-7300 no modo normal de operação enquanto o SDR varre o espectro ao lado, e clicar num sinal na tela do SDR (via SDR Console integrado ao OmniRig) sintoniza o rádio automaticamente. É a operação “click and pounce” que os operadores de DX conhecem bem, mas agora disponível sem hardware adicional de chaveamento.

Essas portas também permitem inserir filtros passa-banda externos entre RX IN e RX OUT recurso especialmente valorizado em estações de competição, onde sinais de alta potência de estações vizinhas criam interferência que a eletrônica interna do rádio, sozinha, não consegue rejeitar completamente.

O que as medições dizem

Diferenças visuais e de conectividade são fáceis de perceber. As melhorias nos parâmetros de RF são mais discretas, mas é onde a engenharia aparece de verdade.

O RMDR (Reciprocal Mixing Dynamic Range) do receptor subiu de 97 dB para 105 dB em relação ao modelo anterior um ganho de 8 dB que, nas medições que realizei na bancada, se traduz em capacidade melhorada de ignorar o ruído de fase gerado por sinais fortes adjacentes ao canal de interesse. Na prática: você está escutando uma estação fraca e uma estação poderosa aparece 10 kHz ao lado. No MK1, o nível de ruído de fundo subia, enterrando o sinal que você tentava copiar. No MK2, a elevação é menor e mais controlada. Não é magia é dinâmica de receptor.

O transmissor também foi tocado. O ruído de fase de transmissão melhorou 12 dB, atingindo –139 dBc/Hz (dado conforme informações técnicas da Icom). Para traduzir: a energia do seu sinal se concentra mais na frequência nominal e vaza menos para os canais adjacentes. Em bandas lotadas, especialmente durante um pile-up de DX, isso significa interferir menos com quem está perto de você no espectro uma cortesia técnica que todo operador deveria apreciar.

Decodificador CW: nativo, prático, sem computador

O modelo original já tinha suporte a RTTY via decodificador integrado, mas para CW o operador precisava de software externo. O MK2 resolve isso de dentro para fora: ao selecionar o modo CW e entrar no menu, aparecem as opções de keying e a opção CW DECODE. Ativada, ela abre uma caixa de texto diretamente na tela do rádio onde o código Morse recebido é transcrito em tempo real.

O sistema inclui um guia de sintonia visual que ajuda a ajustar o sinal recebido para a melhor leitura possível. Testei com sinais de beacons conhecidos e a decodificação funcionou bem em condições de propagação estável. Com sinais fracos ou com QSB intenso, a qualidade cai como qualquer decodificador de CW, o humano treinado ainda ganha na adversidade. Mas para monitorar o tráfego de uma banda ou identificar um beacon sem abrir software no computador, o recurso é genuinamente útil.

O que não mudou e bem

É importante registrar o que a Icom não mexeu, porque às vezes a melhor engenharia é a que resiste à tentação de alterar o que funciona.

A filosofia de interface do IC-7300 permanece a mesma: tela touchscreen como elemento central, controles físicos bem distribuídos, escopo de espectro integrado que continua sendo um dos mais práticos da categoria. A sensação de operar o rádio é familiar para quem já conhecia o MK1 não há curva de aprendizado nova, apenas recursos adicionais para descobrir quando você quer.

O endereço CI-V simplificado (três velocidades fixas e automático, sem a antiga opção “unlink to remote”) é uma mudança de menu que a maioria dos operadores vai notar, se notar, apenas ao configurar pela primeira vez.

Veredito

O IC-7300MK2 não é uma revolução e provavelmente não precisava ser. É uma revisão cuidadosa, feita por quem ouviu os pedidos de quem usa o equipamento no dia a dia.

A porta Ethernet muda concretamente a experiência de quem opera remotamente, eliminando a dependência de um computador dedicado ligado na estação. A tela IPS é o tipo de melhoria que você percebe a cada hora de operação. As melhorias de RMDR e ruído de fase de transmissão são avanços mensuráveis que importam mais do que parecem no papel, especialmente em operações DX e competição. Os conectores SMA abrem uma flexibilidade de configuração que o modelo original simplesmente não permitia.

Para quem está começando em HF e quer um transceptor que vai crescer junto com o hobby: o MK2 entrega mais pontos de entrada para modos digitais, SDR e operação remota do que qualquer versão anterior. Para o operador experiente migrando do MK1: o driver novo, o endereço CI-V e o HDMI são os três itens para checar na lista de configuração inicial o resto vai ser natural.

Quem comprou o modelo original e ficou satisfeito não tem motivo de substituição urgente. Quem está escolhendo agora, o MK2 é o ponto de partida correto.

FAQ – Dúvidas frequentes sobre o IC-7300MK2

O IC-7300MK2 é compatível com softwares que funcionavam no MK1? Sim, mas com dois ajustes obrigatórios: instalar o novo driver USB (diferente do MK1) e alterar o endereço CI-V no menu do rádio de B6H para 94H, que é o endereço esperado pelos softwares mais antigos.

Preciso de computador para operar o rádio remotamente? Não. O servidor de controle remoto funciona dentro do próprio rádio via porta Ethernet. Um computador é necessário apenas para rodar o software cliente (Icom Remote Utility) – não precisa ficar ligado na mesma rede que o rádio.

O decodificador CW nativo substitui softwares como o CW Skimmer? Para uso casual e monitoramento pontual, sim. Para uso competitivo ou decodificação simultânea de múltiplos sinais, os softwares dedicados ainda têm vantagem. O recurso nativo elimina a necessidade de computador para a tarefa mais simples.

Posso usar SDR e IC-7300MK2 na mesma antena ao mesmo tempo? Sim, com a configuração de splitter nas portas SMA RX IN e RX OUT descrita acima. A configuração é segura para o equipamento externo porque o SDR fica no circuito de recepção, isolado do caminho de transmissão.

O HDMI funciona como monitor estendido ou só espelha a tela? Apenas espelhamento— o conteúdo exibido é exatamente o que aparece na tela do rádio, em tamanho maior. Não é possível usar o monitor externo como interface independente.

Qual a diferença prática dos 8 dB de melhoria no RMDR? Em operação normal com bandas moderadamente ocupadas, a diferença é pequena. Em condições de contestação ou DX com pile-up, onde há múltiplos sinais fortes próximos ao seu canal de escuta, a melhoria na capacidade de isolar sinais fracos é perceptível.

Última atualização: verificar data de publicação na plataforma

Carlos Rincon – PY2CER é radioamador e colaborador da AntenaAtiva.com.br. Os testes descritos foram realizados na bancada com o equipamento recebido para avaliação.
