Entenda como a placa radial organiza o sistema de terra, facilita manutenção e pode melhorar a robustez mecânica da instalação

Em antenas verticais para HF, o conjunto de radiais costuma influenciar tanto a eficiência elétrica quanto a praticidade da instalação. Em muitos casos, a antena funciona bem com os radiais presos em um único ponto, mas isso não significa que seja a solução mais organizada ou mais fácil de manter.

Para o radioamador que opera com verticais multibanda, como modelos de 10 a 40 metros, a forma de conexão dos radiais faz diferença no dia a dia. Ela afeta inspeção visual, reaperto, proteção contra corrosão e até a expansão futura do sistema de terra.

Como ponto de partida, um relato publicado por Mike Weir, VE9KK, no AmateurRadio.com, descreve a substituição do ponto original de fixação dos radiais de uma Hustler 4BTV por uma placa radial da DX Engineering. A partir desse caso, vale entender quando esse acessório faz sentido, o que ele resolve e quais cuidados continuam indispensáveis.

O que a placa radial muda na prática

Na configuração citada por VE9KK, os radiais da Hustler 4BTV eram reunidos e presos em um dos parafusos da base. Segundo o autor, a antena já funcionava dessa forma, mas ele buscava uma solução melhor do ponto de vista mecânico e organizacional.

A principal vantagem de uma placa radial é distribuir as conexões em vários pontos independentes. Isso reduz o amontoado de fios em um único parafuso e facilita identificar, remover, substituir ou acrescentar radiais sem desmontar todo o conjunto.

Em instalações externas, esse detalhe conta muito. Com o tempo, vibração, umidade, oxidação superficial e reapertos mal feitos podem comprometer o contato elétrico. Uma placa em aço inox, com parafusos, arruelas e travas dedicadas, tende a oferecer uma montagem mais previsível.

Para o operador iniciante ou intermediário, vale destacar um ponto importante: a placa radial não é uma garantia automática de melhor ROE. No caso relatado, a medição de SWR permaneceu igual após a troca. Isso é coerente, porque o ganho principal pode estar na confiabilidade da conexão, não necessariamente na sintonia.

Instalação, continuidade elétrica e corrosão

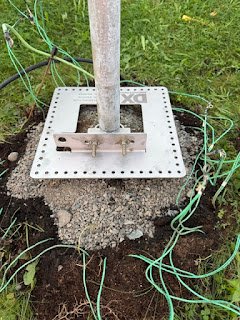

No exemplo publicado, foi preciso baixar a antena, remover o suporte de fixação, encaixar a placa radial no poste metálico e reinstalar o suporte. Depois, o autor conectou a placa ao sistema de aterramento e prendeu novamente os radiais.

Um detalhe técnico relevante foi o uso de jumpers entre o suporte da antena e a nova placa. Segundo VE9KK, o poste usado era um mourão metálico de cerca, sujeito à corrosão por exposição ao tempo. Os jumpers foram instalados para garantir continuidade elétrica confiável entre as partes.

Esse cuidado merece atenção no Brasil, especialmente em áreas litorâneas ou de alta umidade. Mesmo quando a estrutura metálica parece sólida, não é prudente assumir que o contato elétrico entre suporte, poste e placa continuará ideal por anos sem inspeção.

Na prática, faz sentido verificar periodicamente aperto mecânico, sinais de ferrugem, escurecimento de terminais e infiltração. Pasta antioxidante, arruelas de pressão e conexões bem prensadas ajudam, mas não substituem manutenção preventiva.

A fonte original não detalha a bitola dos radiais, o número total instalado, nem o comprimento de cada fio. Esses dados seriam úteis para avaliar o sistema com mais profundidade, porque o desempenho de uma vertical depende bastante da malha radial e do ambiente ao redor.

Quando o investimento compensa em uma vertical HF

Uma placa radial costuma valer mais a pena em três cenários. O primeiro é quando a antena já tem muitos radiais e o ponto original de conexão ficou congestionado. O segundo é quando o operador pretende expandir a instalação aos poucos. O terceiro é quando a manutenção frequente faz parte da rotina da estação.

Em verticais como a Hustler 4BTV, bastante conhecida no radioamadorismo por sua cobertura multibanda e instalação relativamente compacta, melhorias mecânicas na base podem tornar o conjunto mais amigável para ajustes futuros, mesmo sem alterar a resposta imediata de ROE.

Também há um ganho de organização. Em vez de vários fios comprimidos sob uma única porca, cada radial ou grupo de radiais pode ficar melhor distribuído. Isso simplifica diagnóstico quando surge mau contato, ruído intermitente ou suspeita de rompimento em algum trecho enterrado ou coberto por brita.

Por outro lado, nem toda estação precisa desse acessório. Se a base original está firme, sem aquecimento, sem oxidação relevante e com poucos radiais, talvez o benefício seja mais de conveniência do que de desempenho. Nesses casos, a decisão depende do perfil do operador e do plano de crescimento da estação.

Boas práticas para quem pretende fazer a adaptação

Antes de modificar a base da antena, o ideal é registrar a condição atual da estação. Anote ROE por banda, faça fotos das conexões e observe como os radiais estão distribuídos no terreno. Isso ajuda a comparar o antes e depois sem depender apenas de impressão subjetiva.

Se houver poste metálico, confirme a continuidade elétrica com instrumento apropriado e não apenas por contato visual. Emendas improvisadas, tinta, ferrugem e aperto desigual podem introduzir resistência onde o operador menos espera.

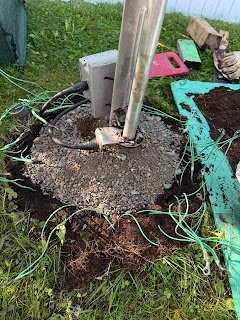

Outro ponto é o acabamento da área. No caso relatado, o autor cobriu a base com pedra e cascalho para proteger e organizar a instalação. Isso pode ajudar na estética e na proteção mecânica, mas convém manter acesso razoável para futuras inspeções.

Por fim, lembre que a base da vertical é uma região crítica do sistema. Uma instalação limpa, bem apertada e resistente ao tempo costuma trazer mais tranquilidade operacional, especialmente para quem participa de DX, rodadas ou concursos e não quer perder desempenho por falha simples de contato.

Em resumo, a placa radial é menos uma peça “milagrosa” e mais um componente de boa engenharia de estação. Quando aplicada no contexto certo, ela melhora organização, manutenção e robustez elétrica, fatores que, no radioamadorismo, costumam pesar tanto quanto a própria antena.
